マグネット ワイヤ ソリューション
自動 IDC マグネット ワイヤ結線

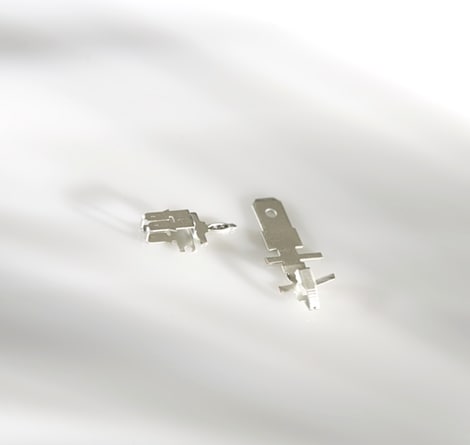

MAG-MATE端子は、圧接 (IDC) 技術を使用して、被覆除去・はんだ付け、・溶接なしで銅またはアルミニウム マグネット ワイヤの高速な結線を実現します。結線システムには、IDC 端子と、コイル ボディに組み込まれているか別のハウジングの一部である互換プラスチック キャビティが含まれます。MAG-MATE 端子は、少ない適用コストで均一な気密接続を提供する全自動または半自動アセンブリを実現するように設計されています。製品ラインには、圧着、Poke-In、クイック コネクト タブ、はんだポスト、リセプタクルなど、各種のリード ワイヤ取り付けオプションがあります。IDC スロットは、接合用に最大 2 つのマグネット ワイヤをサポートします。用途には、モータ巻線、コイル接続、電源装置などがあります。
製品特徴
| IDC Zone (Box Height, in.) | .187, .200, .300, .500 | Input / Output Types | Poke-in, FASTON Tab, Twisted Tab, F-Crimp, Solder Post, Multi-Spring, Eye of Needle, Leaf Spring, Round Pin, Tab Receptacle, Edge Leaf |
| Wire Size (mm / AWG) | Cu: 0.16-2.05 / 34-12 Al: 0.18-2.30 / 33-11 |
Materials / Plating | Base: Brass, CuNiSi, Phos. Bronze Plating: Tin |
| Max Number of Wires | 2 per slot | Single Cavity Dimensions (in.) |
187 Box: .235H x .175W x .150T |
| Max Wire Diameter Ratio | 1:1 | Max Operating Temp. (°C) | 150 |
| Type of Wire | Magnet Wire (Cu / Al) | Agency Approval(s) | UL |
注目の製品
These terminals help electric motor manufacturers design more compact motor systems. They feature insulation displacement contact (IDC) technology to create a reliable, gas-tight contact that can be assembled efficiently and cost-effectively using automated tooling.
Compact IDC terminals accommodate single or double wire termination for 40-30AWG (0.08-0.25mm) magnet wire.
MAG-MATE Terminals with Multispring Pin
Combination of two key technologies to eliminate the need to solder in a motor connection. This product allows solderless magnet wire termination in the MAG-MATE IDC terminal and solderless PCB termination with the press-fit Multispring pin.
Aluminum Magnet Wire MAG-MATE Terminals With FASTON Tab Interface
MAG-MATE terminals for aluminum magnet wire were developed to support the growing adoption of aluminum as a light-weight and low-cost alternative to copper magnet wire. They feature a double insulation displacement contact (IDC) slot that supports high throughput termination of aluminum or copper magnet wire without wire preparation, welding, or soldering.
Nano MAG-MATE 端子
