過酷な環境における未使用キャビティ向け AMPSEAL 16 コネクタ シーリング プラグ
- AMP
- AMPSEAL 16
- 画像ギャラリー |
製品の特長
-
コネクタのシールおよびプラグのタイプ : シーリング プラグ
-
使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]
-
一次製品色 : 自然色 | 黄
-
一次製品の材料 : PBT GF15
-
使用温度 (最大) : 125 °C [ 257 °F ]
主な利点
AMPSEAL 16 シーリング プラグ
回路変更時でもシール性能維持を支援
シーリング プラグは、一部のハーネス バリエーションで特定のコネクタ極が未使用となるプラットフォーム設計を支援します。
リア キャビティ領域における異物侵入経路を低減
TE は、開口キャビティにより異物がコネクタ内部へ侵入する可能性があるとしています。シーリング プラグは、この問題への対策を提供します。
迅速な保守およびリワークを支援
回路を取り外してキャビティが開口状態になった場合でも、シーリング プラグを追加することでコネクタのシール状態を維持し、継続使用を可能にします。
エンジニア向けの簡易適合確認
製品一覧および製品ページでは、パッケージ確認を支援する図面および 3D ファイルを提供しています。
3 ステップでシーリング プラグを選択
AMPSEAL 16 シーリング プラグ
- キャビティ サイズを確認：サイズ 16 キャビティまたはサイズ 20 キャビティ用シーリング プラグを選択してください。
- キャビティ タイプを選択：コネクタ構成に応じて、標準キャビティまたは小径キャビティ対応シーリング プラグを選択してください。
- 未使用キャビティはすべて塞ぐ：開口キャビティは異物侵入の原因となる可能性があります。未使用キャビティを塞ぐことで、シール完全性の維持を支援します。

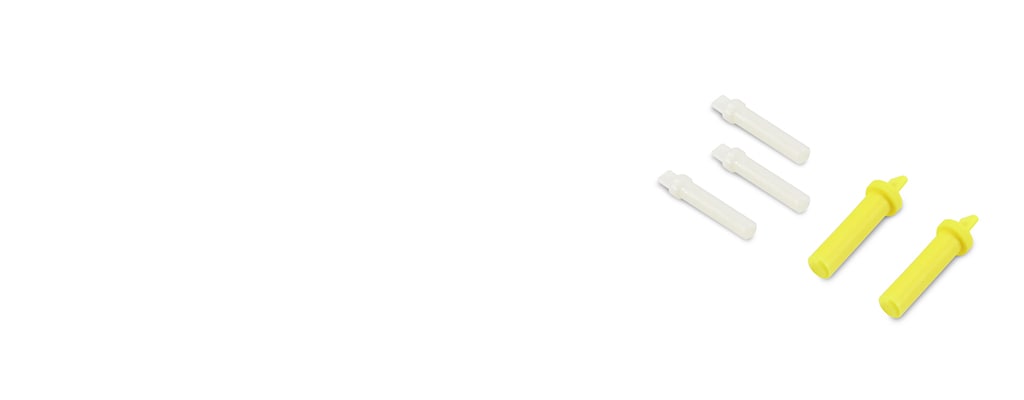

AMPSEAL 16 シーリング プラグは、標準キャビティ タイプと小径キャビティ タイプをご用意しています。
サンプル請求
AMPSEAL 16 シーリング プラグ
サンプル請求：
ハーネス バリエーションを検証する際、サンプルはキャビティ適合性、面一装着状態、および量産前の組立フロー確認に役立ちます。製品一覧からシーリング プラグ品番を選択し、利用可能な場合は製品ページからサンプルをご請求ください。
主な特長
AMPSEAL 16 シーリング プラグ
| 特性 | 仕様 |
|---|---|
| 製品 | AMPSEAL 16 コネクタ シーリング プラグ |
| 機能 | 開口キャビティを塞ぐための非導電性ダミー プラグ |
| このページのキャビティ サイズ オプション | サイズ 16 キャビティおよびサイズ 20 キャビティ |
| 標準キャビティまたは小径キャビティ | AMPSEAL 16 シーリング プラグは、標準キャビティおよび小径キャビティ向けをご用意しています。 |
| 材料 | PBT GF15 |
| UL 難燃性グレード | UL 94HB |
| 色 | 黄色およびナチュラル |
主な用途
AMPSEAL 16 シーリング プラグ
シャーシ ハーネス接合部
マルチ極コネクタを標準インタフェースとして使用しているものの、すべての回路が実装されていない場合にシーリング プラグを使用します。
エンジン ベイ オプションおよびセンサ バリエーション
シーリング プラグは、車両グレード、市場、またはパワートレイン バリエーションによってセンサ構成が変化する場合に役立ちます。
ブレーキ、照明、および補助モジュール
1 つのコネクタ設置面積で同一プラットフォーム上の複数機能セットをサポートする場合に有効です。
保守および改修作業
回路取り外し後、シーリング プラグによりキャビティを塞ぐことで、コネクタが環境へ開放された状態になることを防ぎます。
e
e
e
e
e
e
e
よくある質問（FAQ）
AMPSEAL 16 シーリング プラグ
Q：AMPSEAL 16 コネクタ シーリング プラグとは何ですか。
A：開口コネクタ キャビティを塞ぐために使用される非導電性プラグです。キャビティにコンタクトが実装されていない場合でも、環境シール性能を支援します。
Q：過酷な環境で未使用キャビティが問題となる理由は何ですか。
A：TE は、開口キャビティが異物侵入経路となる可能性があるとしています。未使用キャビティを塞ぐことで、シール完全性の維持を支援します。
Q：サイズ 16 キャビティとサイズ 20 キャビティはどのように選択しますか。
A：シーリング プラグは、使用するコネクタ構成のキャビティ サイズに合わせて選択してください。このページには、サイズ 16 キャビティおよびサイズ 20 キャビティの両方のオプションが掲載されています。
Q：ここでいう「標準キャビティまたは小径キャビティ」とは何ですか。
A：このページの AMPSEAL 16 コネクタ シーリング プラグは、標準キャビティまたは小径キャビティに対応しています。ご使用のコネクタのキャビティおよびシール設計に合わせて選択してください。
Q：組立時にシーリング プラグはどのように取り付けますか。
A：TE の組立ガイダンスでは、シーリング プラグを背面から空キャビティへ挿入し、面一になるまで押し込む方法を説明しています。その後、端子位置保証（TPA）が最終組立時にシーリング プラグを所定位置へ保持します。
Q：図面および 3D ファイルはどこで入手できますか。
A：シーリング プラグの品番ページを開いてください。製品ページでは、製品図面および 3D ファイルを提供しています。
Q：サンプルを請求できますか。
A：多くのシーリング プラグ製品ページでは、在庫状況およびログイン状態に応じて、「サンプル請求」または同様の機能を利用できます。一覧から品番を選択し、そのオプションが表示されている場合は製品ページからサンプルをご請求ください。
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
コネクタのシールおよびプラグのタイプ シーリング プラグ
ボディの特徴
-
一次製品色 自然色 | 黄
-
一次製品の材料 PBT GF15
使用条件
-
使用温度範囲 -40 – 125 °C [ -40 – 257 °F ]
-
使用温度 (最大) 125 °C [ 257 °F ]
業界スタンダード
-
UL 難燃性グレード UL 94HB
実装の特徴
-
実装方法 Bag | パッケージ
-
パッケージ数量 2000 | 2500
AMPSEAL 16、TE Connectivity、および TE Connectivity（ロゴ）は商標です。
