AMPSEAL 16 コネクタ コンタクト
- AMP
- AMPSEAL 16
- 画像ギャラリー |
製品の特長
-
端子のタイプ : ソケット | ピン
-
ワイヤ サイズ (AWG): 14 – 16 | 15 – 13 | 18 – 14 | 18 – 15 | 20 – 18
-
ワイヤ サイズ (mm²): .52 – .823 | .52 – .82 | .8 – 2 | .82 – 1.5 | .823 – 2.08 | 1.5 – 2 | 1.5 – 2.5
-
界面メッキ : スズ (Sn) | ニッケル (Ni) | 金 (Au)
-
一次ロックの特徴 : クリーン ボディ | ハウジング内に統合
スペック スナップショット
AMPSEAL 16 コネクタ コンタクト
- コンタクト システム：HDSF サイズ 16 プレス成形コンタクト
- コンタクト タイプ：ピンおよびソケット
- ワイヤ レンジAWG 14 ～ 20（2.50 ～ 0.50 mm²）
- 絶縁外径範囲：1.27 ～ 3.94 mm（品番による）
- 定格電流：最大 13 A（ワイヤ ゲージによる）
- コンタクト保持：111 N 軸方向荷重試験
- 圧着引張強度目標：ワイヤ ゲージ別に規定
- パッケージ オプション：ストリップ フォームおよびルーズ ピース
主な利点
AMPSEAL 16 コネクタ コンタクト
振動環境下での安定した電気性能
デュアル ビーム ソケット形状により、エンジン コンパートメントおよびシャーシ ハーネス領域などの高振動環境で安定したコンタクト接続を支援します。
明確なワイヤ対コンタクト適合
公開されているワイヤ ゲージおよび絶縁外径範囲により、ハーネス設計および保守時の選定ミス低減を支援します。
公開済み保持性能および引張性能
コンタクト保持力および圧着引張強度目標が規定されており、検証および仕様文書化を支援します。
手動および自動圧着への対応
工具オプションには、手動工具および自動アプリケータが含まれており、試作および大量ハーネス生産を支援します。
防水型コネクタ システム完全性を支援
環境シール性能維持のため、未使用キャビティは適切なシーリング プラグで塞ぐ必要があります。
4 ステップでコネクタ コンタクトを選択
AMPSEAL 16 コネクタ コンタクト
- ピンまたはソケットを選択
ハーネス設計におけるコネクタ半体および嵌合構成に基づき、コンタクト タイプを選択してください。 - ワイヤ ゲージを適合
各コンタクト品番には、対応ワイヤ サイズ範囲が規定されています。導体サイズがその範囲内であることを確認してください。 - 絶縁外径範囲を適合
絶縁外径仕様により、絶縁サポート バレルがワイヤ被覆を適切に保持できることを保証します。これにより、圧着部近傍での導体疲労低減を支援します。 - 仕上げおよびパッケージを選択
環境条件および生産方式に応じて、コンタクト仕上げおよびパッケージ形態（ストリップまたはルーズ ピース）を選択してください。

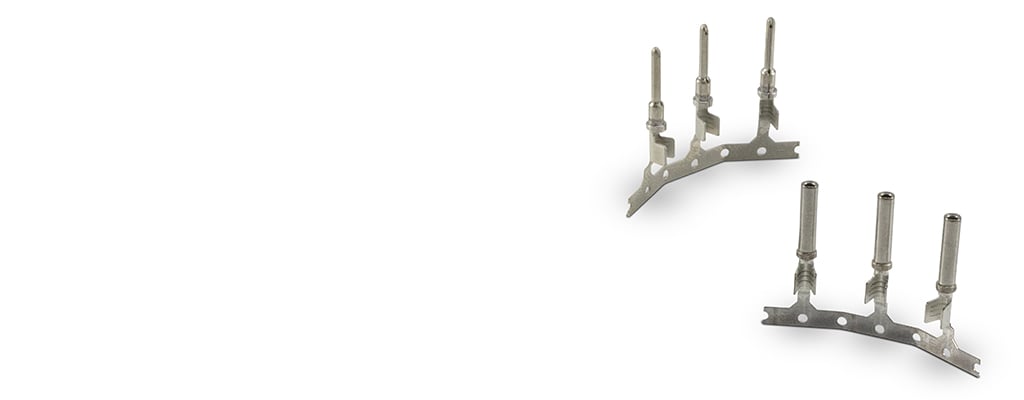

AMPSEAL 16 コンタクトは、デュアル ビーム ソケットを備えた丸型プレス成形コンタクトです。
サンプル請求
AMPSEAL 16 コネクタ コンタクト
サンプル請求：
- 必要な AMPSEAL 16 プラグまたはキャップ ハウジングを製品一覧から選択してください。
- 各製品詳細ページを開いてください。
- 無料サンプル請求を選択し、リクエスト手続きを開始してください。
実際のハーネス レイアウトでハウジングを評価することで、後工程での設計変更低減に役立ちます。

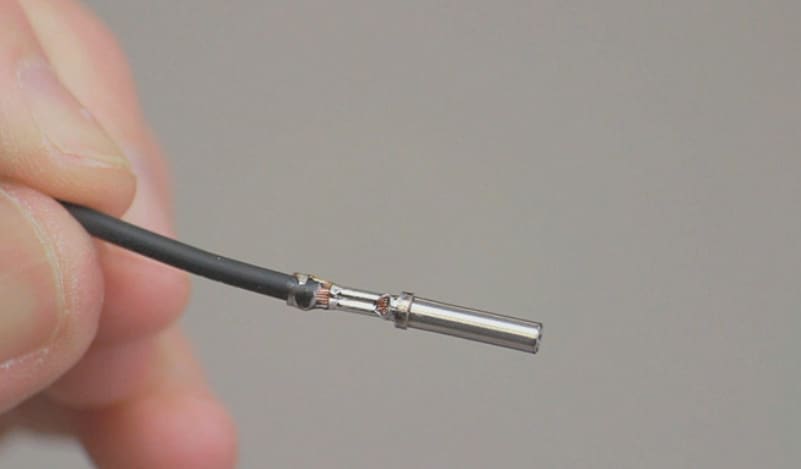

当社の AMPSEAL 16 (ヘビー デューティー スタンプ & フォームド サイズ 16) 端子の圧着方法をご覧ください。ハンドツールを使用する端子の圧着方法の手順をこのビデオでご確認ください。
主な特長
AMPSEAL 16 コネクタ コンタクト
| 特性 | 仕様 |
|---|---|
| 製品タイプ | AMPSEAL 16 コネクタ コンタクト |
| コンタクトシステム | ヘビー デューティー プレス成形（HDSF）、サイズ 16 |
| コンタクト オプション | ピンおよびソケット コンタクト |
| ワイヤ レンジ | AWG 14 ～ 20（2.50 ～ 0.50 mm²） |
| 被覆外径の許容範囲 | 1.27 ～ 3.94 mm（品番による） |
| 定格電流 | 最大 13 A（用途条件による） |
| 耐久性 | 50 回嵌合サイクル（公開仕様による） |
| 端子保持 | 111 N 軸方向荷重試験 |
| 圧着引張強度目標 | 90 N（AWG 18）、120 N（AWG 16）、180 N（AWG 14） |
| 電圧降下目標 | 規定試験電流において最大 100 mV |
| パッケージ | ストリップ フォームまたはルーズ ピース |
性能仕様
耐久性：SAE J2030 6.11.50 サイクルです。注をご覧ください。
メモ: 目視要件を満たし、物理的損傷がなく、TE 製品仕様書 108-2184 の図 3「製品適格性確認および再適格性確認試験手順」に規定される追加試験要件を満たす必要があります。
定格電流：最大 13 A。詳細は TE 製品仕様書 108-2184 を参照してください。
コンタクト保持：IEC 512-8、試験 51a。111 N の軸方向荷重を、最大 10 N/秒（または 50 mm/分）の速度でコンタクトへ加え、10 秒間保持します。コンタクトが脱落しないこと。
圧着引張強度
| 端子サイズ | 引張強度 |
|---|---|
| サイズ 20 | 80 lbs |
| サイズ 18 | 90 lbs |
| サイズ 16 | 150 lbs |
電圧降下
| 端子サイズ | 試験電流（A） | 電圧降下（最大 mV） |
|---|---|---|
| 18 | 8 | 100 |
| 16 | 10 | 100 |
| 14 | 13 | 100 |
| サイズ | 型番 | ワイヤ サイズ（AWG/mm²） | 絶縁外径（mm） | ワイヤ絶縁サポート | 材料および仕上げ | |||
|---|---|---|---|---|---|---|---|---|
| ストリップ フォーム | パッケージ数量 | バラ端子 | パッケージ | |||||
| HDSF 16 1.58 mm | 1924463-1 1924463-3 | 4000 4000 |
1924579-1 1924579-2 |
1000 1000 | 18 ～ 20 （0.8 ～ 0.5） |
0.107 ～ 0.05（2.72 ～ 1.27） | あり | 銅合金、金めっき 銅合金、ニッケル |
638078-1 638078-3 |
4000 4000 |
776300-1 776300-2 |
1000 1000 |
14 ～ 18（2.0 ～ 0.8） | 0.131 ～ 0.089（3.33 ～ 2.26） | あり | 銅合金、金めっき 銅合金、ニッケル |
|
638112-1 638112-3 |
4000 4000 |
776298 ～ 1 776298 ～ 2 |
1000 1000 |
14 ～ 18（2.0 ～ 0.8） | 0.155 ～ 0.77（3.94 ～ 1.96） |
あり | 銅合金、金めっき 銅合金、ニッケル |
|
776349-1
|
4000 4000 |
- | - | 18 ～ 20（0.8 ～ 0.5） | 0.131 ～ 0.089（3.33 ～ 2.26） | あり | 銅合金、金めっき 銅合金、ニッケル |
|
2098250-1 2098250-3 |
4000 4000 |
- | - | AWG 18 ～ 1.5 mm²（0.8 ～ 1.5） | 0.118 ～ 0.065（3.00 ～ 1.65） | あり | 銅合金、金めっき 銅合金、ニッケル |
|
2098252-1 2098252-3 |
4000 4000 |
- | - | AWG 14 ～ 1.5 mm²（1.5 ～ 2.0） | 0.128 ～ 0.083（3.25 ～ 2.10） | あり | 銅合金、金めっき 銅合金、ニッケル |
|
| サイズ | 型番 | ワイヤ サイズ（AWG/mm²） | 絶縁外径（mm） | ワイヤ絶縁サポート | 材料および仕上げ | |||
|---|---|---|---|---|---|---|---|---|
| ストリップ フォーム | パッケージ数量 | バラ端子 | パッケージ | |||||
| HDSF 16 1.58 mm | 1924463-1 | 4000 | 1924579 ～ 1 | 1000 | 18 ～ 20（0.8 ～ 0.5） | 0.107 ～ 0.05（2.72 ～ 1.27） | あり | 銅合金、金めっき |
| 1924463-3 | 4000 | 1924579 ～ 3 | 1000 | 銅合金、ニッケル | ||||
| 638078-1 | 4000 | 776300 ～ 1 | 1000 | 14 ～ 18（2.0 ～ 0.8） | 0.131 ～ 0.089（3.33 ～ 2.26） | あり | 銅合金、金めっき | |
| 638078-3 | 4000 | 776300 ～ 2 | 1000 | 銅合金、ニッケル | ||||
| 638112-1 | 4000 | 776298 ～ 1 | 1000 | 14 ～ 18（2.0 ～ 0.8） | 0.155 ～ 0.77（3.94 ～ 1.96） |
あり | 銅合金、金めっき | |
| 638112-3 | 4000 | 776298 ～ 2 | 1000 | 銅合金、ニッケル | ||||
| 776349-1 |
4000 | - | - | 18 ～ 20（0.8 ～ 0.5） | 0.131 ～ 0.089（3.33 ～ 2.26） | あり | 銅合金、金めっき | |
| 776349-3 | 4000 | - | - | 銅合金、ニッケル | ||||
| 2098250-1 | 4000 | - | - | AWG 18 ～ 1.5 mm²（0.8 ～ 1.5） | 0.118 ～ 0.065（3.00 ～ 1.65） | あり | 銅合金、金めっき | |
| 2098250-3 | 4000 | - | - | 銅合金、ニッケル | ||||
| 2098252-1 | 4000 | - | - | AWG 14 ～ 1.5 mm²（1.5 ～ 2.0） | 0.128 ～ 0.083（3.25 ～ 2.10） | あり | 銅合金、金めっき | |
| 2098252-3 | 4000 | - | - | 銅合金、ニッケル | ||||
主な用途
AMPSEAL 16 コネクタ コンタクト
エンジン コンパートメント配線
振動および高温環境へさらされるセンサおよびアクチュエータをサポートする防水型コネクタ システムで使用されます。
シャーシ ハーネス インタフェース
水しぶき、異物、および継続的な振動により安定したコンタクト保持が要求されるアンダーボディ配線領域で使用されます。
ブレーキおよび車両安定制御システム
断続的なコンタクト性能が診断の複雑化につながる可能性がある多極防水型コネクタで使用されます。
農業機械および建設機械
粉じん、泥、および洗浄環境へさらされる重機用ハーネスへ組み込まれます。
大量ハーネス製造
ストリップ フォーム コンタクトは、一貫した生産品質を支援する自動圧着工程に対応します。
e
e
e
e
e
e
e
よくある質問（FAQ）
AMPSEAL 16 コネクタ コンタクト
Q：AMPSEAL 16 コネクタ コンタクトは何に使用されますか。
A：AMPSEAL 16 コネクタ システム内で使用されるサイズ 16 圧着コンタクトであり、過酷な輸送環境における防水型電線対電線接続および電線対デバイス接続に使用されます。
Q：どのワイヤ サイズに対応していますか。
A：どのワイヤ サイズに対応していますか。各品番では、その範囲内のより詳細な適用範囲を規定しています。
Q：なぜ絶縁外径が重要なのですか。
A：絶縁サポート バレルは、ワイヤ被覆を適切に保持する必要があります。適切な絶縁外径範囲のコンタクトを選択することで、圧着部近傍での導体屈曲低減を支援します。
Q：HDSF とは何ですか。
A：HDSF は、ヘビー デューティー プレス成形（Heavy Duty Stamped and Formed）の略です。このコネクタシリーズのサイズ16コンタクトシステムに使用されている構造方法について説明します。
Q：どのような保持性能が規定されていますか。
A：公開仕様には、111 N 軸方向荷重によるコンタクト保持試験が含まれています。
Q：圧着引張強度目標は何ですか。
A：このページでは、最小引張強度目標として、AWG 18 は 90 N、AWG 16 は 120 N、AWG 14 は 180 N を規定しています。
Q：未使用キャビティにはシーリング プラグが必要ですか。
A：はい。開口キャビティは、異物がコネクタ システム内部へ侵入する原因となる可能性があります。環境シール性能維持のため、未使用極にはシーリング プラグを使用してください。
Q：サンプルを請求できますか。
A：はい。必要な AMPSEAL 16 コネクタ コンタクト品番を選択し、利用可能な場合は製品詳細ページのサンプル請求オプションをご利用ください。
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
リセプタクルのスタイル 180°
-
一次ロックの特徴 クリーン ボディ | ハウジング内に統合
-
防水性 いいえ
端子の特徴
-
コンタクト製造 スタンプ & フォームド
-
端子サイズ サイズ 16
-
通常の定格電流 (A) 13
-
圧着タイプ F クリンプ
-
電線と端子の結線部のめっき材料 ニッケル | 金 | 錫
-
端子のタイプ ソケット | ピン
-
界面メッキ スズ (Sn) | ニッケル (Ni) | 金 (Au)
-
嵌合ピンの直径 (mm) 1.59
-
嵌合ピンの直径 (in) .06 | .062
結線の特徴
-
ワイヤ & ケーブルへの結線方法 圧縮
-
製品の結線先 ワイヤ
寸法
-
適合する絶縁直径範囲 (mm) 1.27 – 2.72 | 1.27 – 2.71 | 1.65 – 3 | 1.95 – 3.94 | 2.12 – 3.25 | 2.26 – 3.33
-
適合する絶縁直径範囲 (in) .05 – .107 | .065 – .118 | .077 – .155 | .083 – .128 | .089 – .131
-
ワイヤ サイズ (AWG) 14 – 16 | 15 – 13 | 18 – 14 | 18 – 15 | 20 – 18
-
ワイヤ サイズ (mm²) .52 – .823 | .52 – .82 | .8 – 2 | .82 – 1.5 | .823 – 2.08 | 1.5 – 2 | 1.5 – 2.5
-
タブの長さ (mm) 18.23 | 19.91 | 21.6 | 23.21
-
タブの長さ (in) .718 | .784 | .85 | .914
使用条件
-
絶縁オプション 部分絶縁 | 非絶縁
-
使用温度 (最大) 125 °C [ 257 °F ]
-
使用温度範囲 -40 – 125 °C [ -40 – 257 °F ]
動作/用途
-
ワイヤのベース材料に適合 銅
実装の特徴
-
実装方法 Bag | Reel | パッケージ
-
パッケージ数量 1000 | 4000
その他
-
顧客の指定問い合わせ先 いいえ
-
端子伝導性 0 ～ 24 A (低出力)
