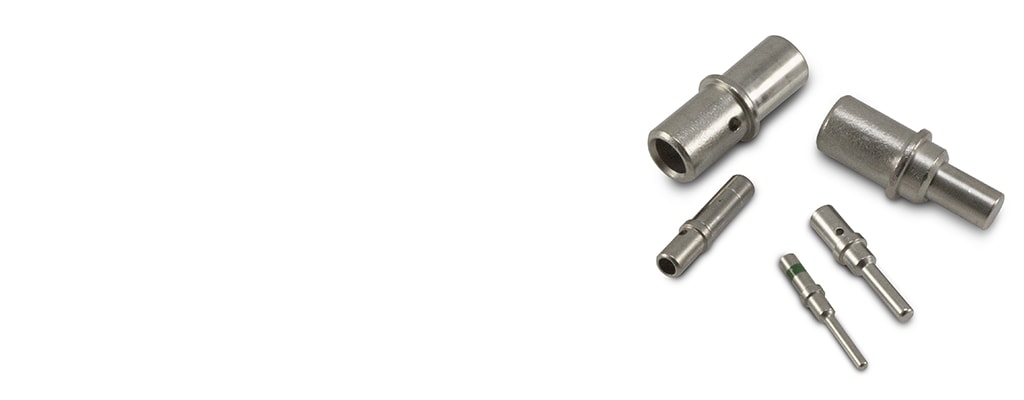

DEUTSCH Solid Contacts

DEUTSCH

DEUTSCH 共通端子

DEUTSCH 単線コンタクトは 4 AWG ～ 22 AWG (25 ～ 0.35 mm2) のワイヤを結線でき、ピンとソケットのそれぞれについて 5 つのサイズがあります。ニッケルまたは金めっき仕上げが用意されています。

詳細表示標準

TEとつながる

製品の特長

端子のタイプ : ソケット | ピン
ワイヤサイズ (AWG): 4 | 6 | 8 – 10 | 12 – 14 | 14 – 12 | 14 | 16 – 18 | 16 – 20 | 20 | 24 – 20 | 24 – 22
ワイヤサイズ (mm²): .2 – .32 | .204 – .518 | .5 | .5 – 1.5 | .75 – 1.5 | 2 | 2.08 – 3.31 | 3 – 2 | 5 – 8 | 13 – 16 | 21 – 25
界面メッキ : スズ (Sn) | ニッケル (Ni) | パラジウムニッケル (PdNi) | 金 (Au)
一次ロックの特徴 : クリーンボディ | ハウジング内に統合 | 端子上

より入手可能

製品	TE製品番号:	文書	端子のタイプ	ワイヤサイズ	ワイヤサイズ	界面メッキ	一次ロックの特徴	嵌合ピンの直径	端子伝導性	ワイヤサイズ検索	ワイヤサイズ検索	製品の結線先	使用温度 (最大)	タブの長さ	使用温度範囲	EU RoHS 準拠	EU ELV 準拠
PIN, SOLID, SIZE 20, 20AWG, AU	0460-202-2031	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	金 (Au)	-	1 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, NI	0460-202-16141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 – 1.5 mm²	16 – 20 AWG	ニッケル (Ni)	-	1.59 mm	0 ～ 24 A (低出力)	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, AU	0460-208-1631	3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	金 (Au)	-	1.59 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	プリント基板	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 20, 16-18AWG, SN	0462-005-20309	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.75 – 1.5 mm²	16 – 18 AWG	スズ (Sn)	-	1 mm	0 ～ 24 A (低出力)	.75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, AU	0460-244-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	金 (Au)	クリーンボディ	1.5 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	150 °C	48.06 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, 14AWG, AU	0460-215-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	2 mm²	14 AWG	金 (Au)	クリーンボディ	1.5 mm	0 ～ 24 A (低出力)	2 mm²	14 AWG	ワイヤ	150 °C	20.85 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 20, 16-18AWG, NI	0460-010-20141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.75 – 1.5 mm²	16 – 18 AWG	ニッケル (Ni)	クリーンボディ	1 mm	0 ～ 24 A (低出力)	.75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG	ワイヤ	125 °C	18.06 mm	-55 – 125 °C	-	-
PIN, SOLID, SIZE 20, 16-18AWG, AU	0460-010-2031	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.75 – 1.5 mm²	16 – 18 AWG	金 (Au)	クリーンボディ	1 mm	0 ～ 24 A (低出力)	.75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG	ワイヤ	150 °C	18.29 mm	-55 – 150 °C	-	-
SOC, SOLID, SIZE 20, 20AWG, NI	0462-201-20141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.5 mm²	20 AWG	ニッケル (Ni)	-	1 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 20, 20AWG, NI	0460-202-20141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	ニッケル (Ni)	-	1 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 4, 6AWG, NI	0460-204-0490	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	13 – 16 mm²	6 AWG	ニッケル (Ni)	-	5.7 mm	41 ～ 100 A (高出力)	13 mm², 16 mm²	6 AWG	ワイヤ	125 °C	26.16 mm	-55 – 125 °C	-	-
PIN, SOLID, SIZE 8, 8-10AWG, NI	0460-204-08141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	5 – 8 mm²	8 – 10 AWG	ニッケル (Ni)	-	3.61 mm	41 ～ 100 A (高出力)	5 mm², 6 mm², 8 mm²	10 AWG, 8 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, NI	0460-208-16141	3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	ニッケル (Ni)	-	1.59 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	プリント基板	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 20, EXTENDED PCB, AU	0460-208-2031	3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	金 (Au)	-	1 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, NI	0460-264-16141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 – 1.5 mm²	16 – 20 AWG	ニッケル (Ni)	ハウジング内に統合	1.5 mm	0 ～ 24 A (低出力)	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 16,16-20AWG,PD/NI/AU	0462-004-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.5 – 1.5 mm²	16 – 20 AWG	パラジウムニッケル (PdNi)	ハウジング内に統合	1.5 mm	0 ～ 24 A (低出力)	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 12, 12-14AWG, NI	0462-203-12141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	3 – 2 mm²	12 – 14 AWG	ニッケル (Ni)	ハウジング内に統合	2.4 mm	25 ～ 40 A (出力)	2 mm², 2.5 mm², 3 mm²	12 AWG, 14 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, 16-18AWG, PD/NI/AU	0460-002-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.75 – 1.5 mm²	16 – 18 AWG	パラジウムニッケル (PdNi)	ハウジング内に統合	1.5 mm	0 ～ 24 A (低出力)	.75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, AU	0460-202-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 – 1.5 mm²	16 – 20 AWG	金 (Au)	-	1.59 mm	0 ～ 24 A (低出力)	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 12, EXTENDED PCB, NI	0460-208-12141	3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	ニッケル (Ni)	ハウジング内に統合	2.4 mm	25 ～ 40 A (出力)	.5 mm²	20 AWG	プリント基板	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 20, EXTENDED PCB, SN	0460-208-2090	3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	スズ (Sn)	-	1 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 12,12-14AWG, AU	0460-220-1231	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	3 – 2 mm²	12 – 14 AWG	パラジウムニッケル (PdNi)	ハウジング内に統合	2.4 mm	25 ～ 40 A (出力)	2 mm², 2.5 mm², 3 mm²	12 AWG, 14 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, NI	0460-241-16141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	ニッケル (Ni)	ハウジング内に統合	1.5 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	プリント基板	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, NI	0460-244-16141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	ニッケル (Ni)	クリーンボディ	1.5 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	125 °C	48.06 mm	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, EXT, NI	0460-247-16141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 – 1.5 mm²	16 – 20 AWG	ニッケル (Ni)	クリーンボディ	1.5 mm	0 ～ 24 A (低出力)	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG	ワイヤ	125 °C	47.88 mm	-55 – 125 °C	-	-
SOC, SOLID, SIZE 20, 16-18AWG, NI	0462-005-20141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.75 – 1.5 mm²	16 – 18 AWG	ニッケル (Ni)	-	1 mm	0 ～ 24 A (低出力)	.75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 20, 16-18AWG, AU	0462-005-2031	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.75 – 1.5 mm²	16 – 18 AWG	金 (Au)	-	1 mm	0 ～ 24 A (低出力)	.75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 16, 16-20AWG, NI	0462-201-16141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.5 – 1.5 mm²	16 – 20 AWG	ニッケル (Ni)	-	1.59 mm	0 ～ 24 A (低出力)	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 20, 20AWG, AU	0462-201-2031	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.5 mm²	20 AWG	金 (Au)	-	1 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 8, 8-10AWG, NI	0462-203-08141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	5 – 8 mm²	8 – 10 AWG	ニッケル (Ni)	ハウジング内に統合	3.61 mm	41 ～ 100 A (高出力)	5 mm², 6 mm², 8 mm²	10 AWG, 8 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 16, 14AWG, NI	0462-209-16141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	2 mm²	14 AWG	ニッケル (Ni)	クリーンボディ	1.5 mm	0 ～ 24 A (低出力)	2 mm²	14 AWG	ワイヤ	125 °C	19.28 mm	-55 – 125 °C	-	-
SOC, SOLID, SIZE 16, 14AWG, AU	0462-209-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	2 mm²	14 AWG	金 (Au)	クリーンボディ	1.5 mm	0 ～ 24 A (低出力)	2 mm²	14 AWG	ワイヤ	150 °C	19.28 mm	-55 – 150 °C	-	-
SOC, SOLID, SIZE 16, 16-20AWG, EXT, AU	0462-221-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.5 – 1.5 mm²	16 – 20 AWG	金 (Au)	ハウジング内に統合	1.5 mm	0 ～ 24 A (低出力)	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 4, 4AWG, NI	5960-203-04141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	21 – 25 mm²	4 AWG	ニッケル (Ni)	ハウジング内に統合	5.7 mm	41 ～ 100 A (高出力)	21 mm², 25 mm²	4 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 12, 12-14AWG, NI	0460-204-12141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	2.08 – 3.31 mm²	14 – 12 AWG	ニッケル (Ni)	-	2.4 mm	25 ～ 40 A (出力)	.5 mm²	20 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 12, EXTENDED PCB, SN	0460-245-1290	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 mm²	20 AWG	金 (Au)	ハウジング内に統合	2.4 mm	25 ～ 40 A (出力)	.5 mm²	20 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, EXT, AU	0460-247-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.5 – 1.5 mm²	16 – 20 AWG	金 (Au)	クリーンボディ	1.5 mm	0 ～ 24 A (低出力)	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG	ワイヤ	150 °C	47.88 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 12,16-18AWG,PD/NI/AU	0460-256-12233	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.75 – 1.5 mm²	16 – 18 AWG	パラジウムニッケル (PdNi)	ハウジング内に統合	2.4 mm	25 ～ 40 A (出力)	.75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 16, 20-24AWG, AU	0462-006-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.204 – .518 mm²	24 – 20 AWG	金 (Au)	ハウジング内に統合	1.5 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 4, 6AWG, NI	0462-203-04141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	13 – 16 mm²	6 AWG	ニッケル (Ni)	ハウジング内に統合	5.7 mm	41 ～ 100 A (高出力)	13 mm², 16 mm²	6 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 12, 12-14AWG, AU	0462-210-1231	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	3 – 2 mm²	12 – 14 AWG	パラジウムニッケル (PdNi)	ハウジング内に統合	2.4 mm	25 ～ 40 A (出力)	2 mm², 2.5 mm², 3 mm²	12 AWG, 14 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 16, 16-20AWG, AU	0462-201-1631	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	.5 – 1.5 mm²	16 – 20 AWG	金 (Au)	-	1.59 mm	0 ～ 24 A (低出力)	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, 14AWG, NI	0460-215-16141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	2 mm²	14 AWG	ニッケル (Ni)	クリーンボディ	1.5 mm	0 ～ 24 A (低出力)	2 mm²	14 AWG	ワイヤ	125 °C	20.57 mm	-55 – 125 °C	-	-
SOC, SOLID, SIZE 4, 4AWG, NI	5962-203-04141	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	21 – 25 mm²	4 AWG	ニッケル (Ni)	ハウジング内に統合	5.7 mm	41 ～ 100 A (高出力)	21 mm², 25 mm²	4 AWG	ワイヤ	125 °C	-	-55 – 125 °C	-	-
0460-003-16329, PIN, SOLID, 20-24AWG, AU	2300908-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	.2 – .32 mm²	24 – 22 AWG	金 (Au)	ハウジング内に統合	1.5 mm	0 ～ 24 A (低出力)	.5 mm²	20 AWG	ワイヤ	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 8, 8-10AWG, AU	2362987-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	5 – 8 mm²	8 – 10 AWG	金 (Au)	クリーンボディ	3.61 mm	41 ～ 100 A (高出力)	5 mm², 6 mm², 8 mm²	10 AWG, 8 AWG	ワイヤ	150 °C	24.84 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 8, 8-10AWG, AU	2362989-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	5 – 8 mm²	8 – 10 AWG	金 (Au)	クリーンボディ	3.61 mm	41 ～ 100 A (高出力)	5 mm², 6 mm², 8 mm²	10 AWG, 8 AWG	ワイヤ	150 °C	26.16 mm	-55 – 150 °C	-	-

概要

DEUTSCH 単線共通コンタクトは広範なワイヤゲージに対応します。

製品の概要を見る
TE が提供する 0.4 mm 基板対フレックスコネクタの概要をご紹介します。

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

リセプタクルのスタイル 180°
一次ロックの特徴 クリーンボディ | ハウジング内に統合 | 端子上
防水性 いいえ

端子の特徴

コンタクト製造単線
端子サイズ サイズ 12 | サイズ 16 | サイズ 20 | サイズ 4 | サイズ 8
通常の定格電流 (A) 7.5 | 13 | 25 | 60 | 100
圧着タイプ O クリンプ | インデント圧着
電線と端子の結線部のめっき材料 ニッケル | 金 | 錫
端子のタイプ ソケット | ピン
界面メッキ スズ (Sn) | ニッケル (Ni) | パラジウムニッケル (PdNi) | 金 (Au)
嵌合ピンの直径 (mm) 1 | 1.5 | 1.59 | 2.4 | 3.61 | 5.7
嵌合ピンの直径 (in) .04 | .06 | .062 | .063 | .094 | .142 | .225

結線の特徴

PCB に対する結線方法 スルーホール - はんだ付け
ワイヤ & ケーブルへの結線方法圧縮
製品の結線先 プリント基板 | ワイヤ

寸法

PCB 穴の直径 (mm) .89 – .99 | 1.3 – 1.4
PCB 穴の直径 (in) .035 – .039 | .051 – .055
ワイヤサイズ (AWG) 4 | 6 | 8 – 10 | 12 – 14 | 14 – 12 | 14 | 16 – 18 | 16 – 20 | 20 | 24 – 20 | 24 – 22
ワイヤサイズ (mm²) .2 – .32 | .204 – .518 | .5 | .5 – 1.5 | .75 – 1.5 | 2 | 2.08 – 3.31 | 3 – 2 | 5 – 8 | 13 – 16 | 21 – 25
ワイヤサイズ検索 (mm²) .5 | .75 | 1 | 1.5 | 2 | 2.5 | 3 | 5 | 6 | 8 | 13 | 16 | 21 | 25
ワイヤサイズ検索 (AWG) 10 | 12 | 14 | 16 | 18 | 20 | 4 | 6 | 8
タブの長さ (mm) 18.06 | 18.29 | 19.28 | 20.57 | 20.85 | 24.84 | 26.16 | 47.88 | 48.06
タブの長さ (in) .71 | .72 | .76 | .81 | .82 | .98 | 1.03 | 1.88 | 1.89

使用条件

絶縁オプション 部分絶縁 | 非絶縁
使用温度 (最大) (°C) 125 | 150
使用温度 (最大) (°F) 212 | 257 | 302
使用温度範囲 (°C) -55 – 150 | -55 – 125
使用温度範囲 (°F) -67 – 302 | -67 – 257

動作/用途

ワイヤのベース材料に適合銅

実装の特徴

実装方法 Bag | Box | Carton | キャリア | クレート | パッケージ
パッケージ数量 1 | 300 | 400 | 500 | 750 | 800 | 1200 | 1250 | 2500 | 5000

その他

顧客の指定問い合わせ先 いいえ | はい
端子伝導性 0 ～ 24 A (低出力) | 25 ～ 40 A (出力) | 41 ～ 100 A (高出力)

参照番号

TE用番号 CAT-D48-ST273

DEUTSCH Solid Contacts

製品の特長

端子のタイプ : ソケット | ピン

ワイヤ サイズ (AWG): 4 | 6 | 8 – 10 | 12 – 14 | 14 – 12 | 14 | 16 – 18 | 16 – 20 | 20 | 24 – 20 | 24 – 22

ワイヤ サイズ (mm²): .2 – .32 | .204 – .518 | .5 | .5 – 1.5 | .75 – 1.5 | 2 | 2.08 – 3.31 | 3 – 2 | 5 – 8 | 13 – 16 | 21 – 25

界面メッキ : スズ (Sn) | ニッケル (Ni) | パラジウム ニッケル (PdNi) | 金 (Au)

一次ロックの特徴 : クリーン ボディ | ハウジング内に統合 | 端子上

製品のタイプの特徴

リセプタクルのスタイル 180°

一次ロックの特徴 クリーン ボディ | ハウジング内に統合 | 端子上

防水性 いいえ

端子の特徴

コンタクト製造 単線

端子サイズ サイズ 12 | サイズ 16 | サイズ 20 | サイズ 4 | サイズ 8

通常の定格電流 (A) 7.5 | 13 | 25 | 60 | 100

圧着タイプ O クリンプ | インデント圧着

電線と端子の結線部のめっき材料 ニッケル | 金 | 錫

端子のタイプ ソケット | ピン

界面メッキ スズ (Sn) | ニッケル (Ni) | パラジウム ニッケル (PdNi) | 金 (Au)

嵌合ピンの直径 (mm) 1 | 1.5 | 1.59 | 2.4 | 3.61 | 5.7

嵌合ピンの直径 (in) .04 | .06 | .062 | .063 | .094 | .142 | .225

結線の特徴

PCB に対する結線方法 スルー ホール - はんだ付け

ワイヤ & ケーブルへの結線方法 圧縮

製品の結線先 プリント基板 | ワイヤ

寸法

PCB 穴の直径 (mm) .89 – .99 | 1.3 – 1.4

PCB 穴の直径 (in) .035 – .039 | .051 – .055

ワイヤ サイズ (AWG) 4 | 6 | 8 – 10 | 12 – 14 | 14 – 12 | 14 | 16 – 18 | 16 – 20 | 20 | 24 – 20 | 24 – 22

ワイヤ サイズ (mm²) .2 – .32 | .204 – .518 | .5 | .5 – 1.5 | .75 – 1.5 | 2 | 2.08 – 3.31 | 3 – 2 | 5 – 8 | 13 – 16 | 21 – 25

ワイヤ サイズ検索 (mm²) .5 | .75 | 1 | 1.5 | 2 | 2.5 | 3 | 5 | 6 | 8 | 13 | 16 | 21 | 25

ワイヤ サイズ検索 (AWG) 10 | 12 | 14 | 16 | 18 | 20 | 4 | 6 | 8

タブの長さ (mm) 18.06 | 18.29 | 19.28 | 20.57 | 20.85 | 24.84 | 26.16 | 47.88 | 48.06

タブの長さ (in) .71 | .72 | .76 | .81 | .82 | .98 | 1.03 | 1.88 | 1.89

使用条件

絶縁オプション 部分絶縁 | 非絶縁

使用温度 (最大) (°C) 125 | 150

使用温度 (最大) (°F) 212 | 257 | 302

使用温度範囲 (°C) -55 – 150 | -55 – 125

使用温度範囲 (°F) -67 – 302 | -67 – 257

動作/用途

ワイヤのベース材料に適合 銅

実装の特徴

実装方法 Bag | Box | Carton | キャリア | クレート | パッケージ

パッケージ数量 1 | 300 | 400 | 500 | 750 | 800 | 1200 | 1250 | 2500 | 5000

その他

顧客の指定問い合わせ先 いいえ | はい

端子伝導性 0 ～ 24 A (低出力) | 25 ～ 40 A (出力) | 41 ～ 100 A (高出力)

参照番号

TE用番号 CAT-D48-ST273
