標準エポキシ NTC サーミスター

MEAS

BETACURVE

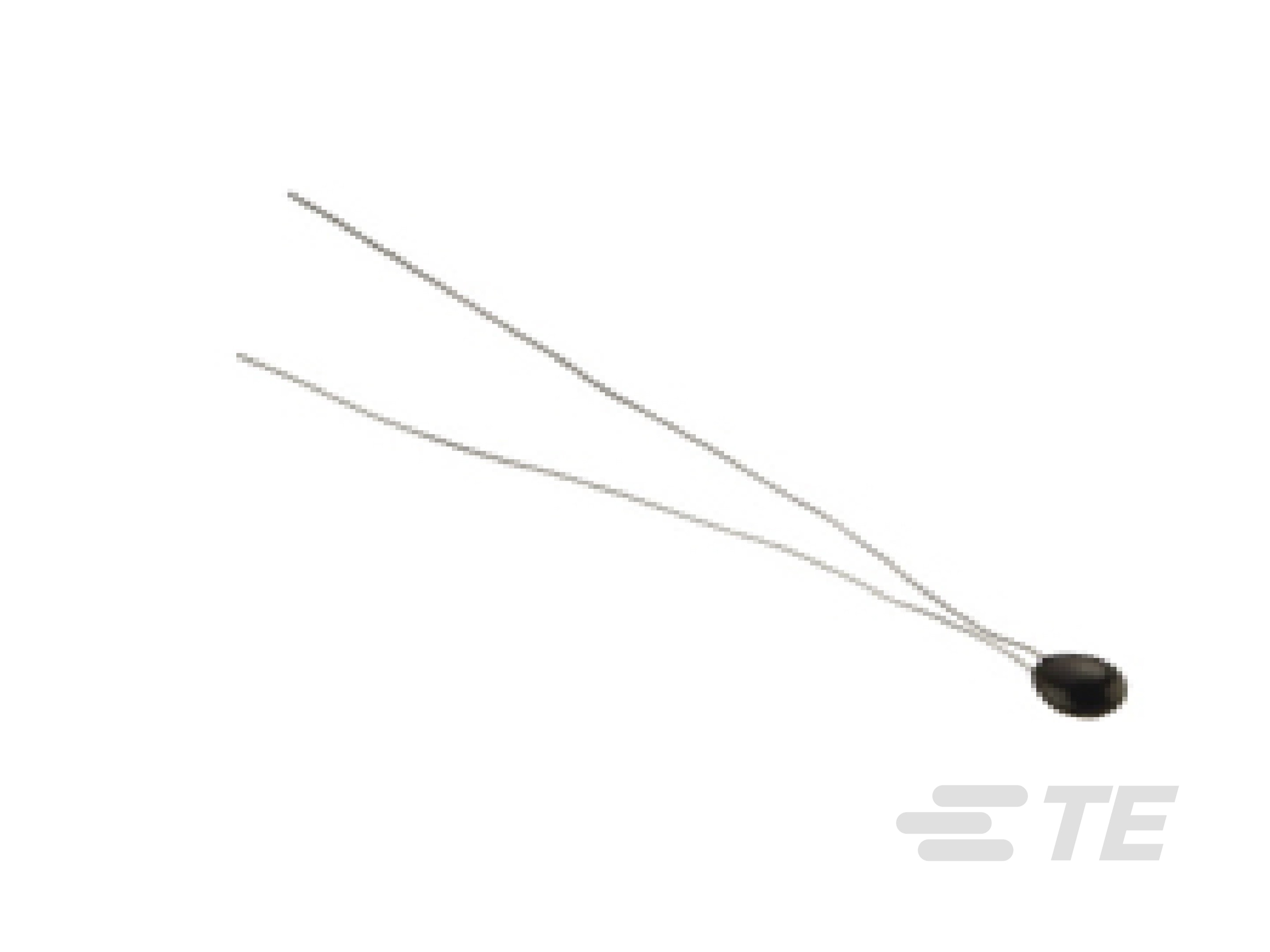

The BetaCURVE シリーズ I NTC サーミスタは、単線スズめっき処理済みリード線を備えたエポキシ被膜の小型デバイスです。

詳細表示標準

製品の特長

NTC センサのタイプ : エポキシ被膜 NTC サーミスター
リードワイヤの長さ (mm): 46, 76
リードワイヤの長さ (in): 1.811, 2.992
抵抗 (25°C 時) (kΩ): .1, 1, 2, 2.252, 3, 5, 10, 30, 50, 100
抵抗公差 (25°C 時) (%): ± .25, ± .5, ± 1, ± 2
ベータ値 (25/85) (K): 3187, 3348, 3499, 3694, 3942, 3976, 4261

より入手可能

製品	TE製品番号:	文書	リードワイヤの長さ	抵抗 (25°C 時)	抵抗公差 (25°C 時)	ベータ値 (25/85)	公差ベータ値	使用温度範囲	使用温度 (最大)	EU RoHS 準拠	EU ELV 準拠
DISCRETE 30K OHMS,+/-0.2C FROM 0C TO 70C	GA30K6A1IB	3D \u30E2\u30C7\u30EB	76 mm	30 kΩ	± .5 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 100K OHM,+/-0.5C FROM 0C TO 70C	GA100K6A1C	3D \u30E2\u30C7\u30EB	76 mm	100 kΩ	± 1 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 50K OHMS,+/-0.5C FROM 0C TO 70C	20033211-00		76 mm	50 kΩ	± 1 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 10K OHMS,+/-0.2C FROM 0C TO 70C	20033218-00		46 mm	10 kΩ	± .5 %	3694 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 50K OHMS,+/-0.2C FROM 0C TO 70C	20033227-00		46 mm	50 kΩ	± .5 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 100K OHM,+/-0.2C FROM 0C TO 70C	20033228-00		46 mm	100 kΩ	± .5 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 2.2K OHM,+/-1.0C FROM 0C TO 70C	20033196-00		76 mm	2.252 kΩ	± 2 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 5K OHMS,+/-1.0C FROM 0C TO 70C	20033203-00		76 mm	5 kΩ	± 2 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/-0.2C FROM 0C TO 70C	20033229-00		46 mm	30 kΩ	± .5 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 2K OHMS,+/- 1% @25C	20033256-00		76 mm	2 kΩ	± 1 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 50K OHMS,+/- 1% @ 25C	20033262-00		76 mm	50 kΩ	± 1 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 3K OHMS,+/-0.2C FROM 0C TO 70C	20033216-00		46 mm	3 kΩ	± .5 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 50K OHMS,+/-0.2C FROM 0C TO 70C	20033230-00		46 mm	50 kΩ	± .5 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 5K OHMS,+/-0.5C FROM 0C TO 70C	20033202-00		76 mm	5 kΩ	± 1 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 1K OHMS, +/- 1% @ 25C	20033253-00		76 mm	1 kΩ	± 1 %	3348 K	±.5 %	-40 – 100 °C	100 °C	-	-
DISCRETE 30K OHMS,+/-0.5C FROM 0C TO 70C	20033193-00		76 mm	30 kΩ	± 1 %	3942 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 2.2K OHM,+/-0.5C FROM 0C TO 70C	20033195-00		76 mm	2.252 kΩ	± 1 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/-0.5C FROM 0C TO 70C	20033206-00		76 mm	30 kΩ	± 1 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 2.2K OHM,+/-0.1C FROM 0C TO 70C	11028086-00	3D \u30E2\u30C7\u30EB	76 mm	2.252 kΩ	± .25 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 2.2K OHM,+/-0.2C FROM 0C TO 70C	11033130-00		76 mm	2.252 kΩ	± .5 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 2.2K OHM,+/-0.2C FROM 0C TO 70C	11025821-00	3D \u30E2\u30C7\u30EB	76 mm	2.252 kΩ	± .5 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 2.2KOHMS,+/-0.1C FROM 0C TO 70C	11033270-00	3D \u30E2\u30C7\u30EB	76 mm	2.252 kΩ	± .25 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 2.2K OHM,+/-0.5C FROM 0C TO 70C	11024456-00	3D \u30E2\u30C7\u30EB	76 mm	2.252 kΩ	± 1 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 2.2K, +/-0.05C FROM 32C to 44C	11026046-00	3D \u30E2\u30C7\u30EB	76 mm	2.252 kΩ	± .5 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 10K, +/-0.05C FROM 32C to 44C	GA10K3A1AM	3D \u30E2\u30C7\u30EB	76 mm	10 kΩ	± .5 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/-1.0C FROM 0C TO 70C	GA30K6A1D	3D \u30E2\u30C7\u30EB	76 mm	30 kΩ	± 2 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 10K OHMS,+/-0.5C FROM 0C TO 70C	GA10K4A1IC	3D \u30E2\u30C7\u30EB	76 mm	10 kΩ	± .5 %	3694 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/-0.5C FROM 0C TO 70C	GA30K6A1C	3D \u30E2\u30C7\u30EB	76 mm	30 kΩ	± 1 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 100K OHM,+/-1.0C FROM 0C TO 70C	GA100K6A1D	3D \u30E2\u30C7\u30EB	76 mm	100 kΩ	± 2 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/-1.0C FROM 0C TO 70C	20033208-00		76 mm	30 kΩ	± 2 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/- 1% @ 25C	20033260-00		76 mm	30 kΩ	± 1 %	3942 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 3K OHMS,+/-0.5C FROM 0C TO 70C	20033198-00		76 mm	3 kΩ	± 1 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 100K OHMS,+/-0.5C 0C TO 70C	20033212-00		76 mm	100 kΩ	± 1 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 0.1K OHMS, +/- 1% @ 25C	20033252-00		76 mm	.1 kΩ	± 1 %	3187 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 1.0K OHMS, +/- 1% @ 25C	20033254-00		76 mm	1 kΩ	± 1 %	3499 K	±.5 %	-40 – 100 °C	100 °C	-	-
DISCRETE 5K OHMS,+/-0.2C FROM 0C TO 70C	20033217-00		46 mm	5 kΩ	± .5 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/-0.2C FROM 0C TO 70C	20033220-00		46 mm	30 kΩ	± .5 %	3942 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/-1.0C FROM 0C TO 70C	20033205-00		76 mm	30 kΩ	± 2 %	3942 K	±0.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 3K OHMS,+/-1% @ 25C	20033257-00		76 mm	3 kΩ	± 1 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 5K OHMS,+/-1% @ 25C	20033258-00		76 mm	5 kΩ	± 1 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 10K OHMS,+/- 1% @ 25C	20033259-00		76 mm	10 kΩ	± 1 %	3694 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/- 1% @ 25C	20033261-00		76 mm	30 kΩ	± 1 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/-1.0C FROM 0C TO 70C	GA30K5A1D	3D \u30E2\u30C7\u30EB	76 mm	30 kΩ	± 2 %	3942 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 100K OHM,+/-0.1C FROM 0C TO 70C	GA100K6A1A	3D \u30E2\u30C7\u30EB	76 mm	100 kΩ	± .25 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 3K OHMS,+/-0.5C FROM 0C TO 70C	GA3K3A1C	3D \u30E2\u30C7\u30EB	76 mm	3 kΩ	± 1 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 3K OHMS,+/-0.2C FROM 0C TO 70C	GA3K3A1IB	3D \u30E2\u30C7\u30EB	76 mm	3 kΩ	± .5 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 50K OHMS,+/-0.1C FROM 0C TO 70C	GA50K6A1IA	3D \u30E2\u30C7\u30EB	76 mm	50 kΩ	± .25 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 30K OHMS,+/-0.2C FROM 0C TO 70C	GA30K6A1B	3D \u30E2\u30C7\u30EB	76 mm	30 kΩ	± .5 %	4261 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 10K OHMS,+/-1.0C FROM 0C TO 70C	GA10K3A1D	3D \u30E2\u30C7\u30EB	76 mm	10 kΩ	± 2 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-
DISCRETE 10K OHMS,+/-0.5C FROM 0C TO 70C	GA10K3A1IC	3D \u30E2\u30C7\u30EB	76 mm	10 kΩ	± 1 %	3976 K	±.5 %	-40 – 125 °C	125 °C	-	-

概要

The BetaCURVE シリーズ I サーミスタは、単線スズめっき処理済みリード線を備えたエポキシ被膜の小型デバイスです。

特長

互換性
高い安定性と信頼性
高速な応答時間
熱伝導率を低減する合金リード線 (ステム効果)
熱伝導性のあるエポキシコーティング
温度範囲 -40ºC ～ +125ºC
カスタムプローブアセンブリをご用意
熱伝導性のあるエポキシコーティング
Ø 2.4 mm の最大直径
32 AWG 合金 180 リード
4 通りの温度公差区分を利用可能
RoHS 準拠

適用事例

温度センシング、温度制御、温度補償

高精度計器

プローブ内に組み込むことにより、幅広い用途に対応

一般計器用途

FAQ

よくある質問

精度・互換性・ベータ公差・公差比較・安定性・ドリフト・湿気による故障などの NTC サーミスタの精度の詳細を知るにはどうすればよいですか?

特定の用途に最も適した温度プローブを設計する際は、重要なパラメータを巧みに調整しながら用途要件に対応させるという選択作業を続けることになります。最適な温度センサを選ぶことがこの作業の重要な要素です。詳細については、アプリケーションノートをダウンロードしてください。 NTC サーミスタセンサ性能

NTC サーミスタを設計する際に、試験に関する考慮事項は何がありますか?

サーミスタは熱に弱いデバイスで、あらゆる熱エネルギ源から影響を受けます。すなわち、気温・自己発熱・伝導された熱・熱放射・日射などの影響を受けます。試験を適切にセットアップするには、これらの影響を十分に制御して影響を定量化して最小限に抑えることが重要になります。詳細については、アプリケーションノートをダウンロードしてください。 NTC サーミスタ試験に関する考慮事項

温度センサはどのように流量測定用途で使用されていますか?

NTC サーミスタは、自己発熱による誤差防止のため、電力を最低限に抑えられる温度測定や温度制御の用途で最もよく使用されています。しかし、意図的に自己発熱させて気温よりも十分に高くしたサーミスタを流量検出器として使用することはできます。詳細については、次の資料をダウンロードしてください。空気流量測定用の NTC サーミスタ

センサが放射にさらされる用途では、どのような NTC サーミスタを指定すればよいでしょうか?

NTC サーミスタと放射に対する暴露に関連するよくある質問をご覧ください。

放射線暴露環境での NTC 性能 | FAQ

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

ベータ値 (0/50) (K) 3108, 3263, 3422, 3575, 3811, 3892, 4143
温度公差 (°C) ± 0.5 °C @ 25, 0°C ～ 25°C の温度範囲の許容差 ± .2°C, 0°C ～ 70°C の温度範囲の許容差 ± .1°C, 0°C ～ 70°C の温度範囲の許容差 ± .2°C, 0°C ～ 70°C の温度範囲の許容差 ± .5°C, 0°C ～ 70°C の温度範囲の許容差 ± 1°C, 32°C ～ 44°C の温度範囲の許容差 ± .05°C
NTC センサのタイプ エポキシ被膜 NTC サーミスター
抵抗公差 (25°C 時) (%) ± .25, ± .5, ± 1, ± 2
公差ベータ値 (%) ±.5, ±0.5

電気的特性

ベータ値 (25/85) (K) 3187, 3348, 3499, 3694, 3942, 3976, 4261

ボディの特徴

リードワイヤの導線タイプ 銀めっき銅単線, 錫めっき銅単線, 錫めっき銅合金単線
絶縁材 ポリテトラフルオロエチレン (PTFE)

寸法

製品直径 (in) .094, .11
はんだ線のサイズ (AWG) 28, 30, 32
製品直径 (mm) 2.4, 2.8
製品直径 (in) .094, .11
リードワイヤの長さ (mm) 46, 76
リードワイヤの長さ (in) 1.811, 2.992

使用条件

抵抗 (25°C 時) (kΩ) .1, 1, 2, 2.252, 3, 5, 10, 30, 50, 100
使用温度範囲 (°C) -40 – 125, -40 – 100
使用温度範囲 (°F) -40 – 212, -40 – 257
使用温度 (最大) (°C) 100, 125
使用温度 (最大) (°F) 212, 257

参照番号

TE用番号 CAT-NTC0001

データシート/カタログページ

CAT-NTC0001 Epoxy coated NTC Thermistors pdf 英語
