デジタル温度センサ

デジタル温度センサは、温度と対応する回路を通して温度物理量および湿度量をデジタル センサに変換できます。温度システム センサ (TSYS) は、特に狭いスペース用に特化された小型パッケージで、プロセス温度の変化に敏速に反応します。最適化された超小型回路設計により、迅速な変換時間と超低消費電力が実現します。

製品概要

デジタル温度センサのラインナップ

  • 0.1°C までの正確な読み取り値
  • 使用温度範囲 -40°C ~ +125°C
  • デジタル出力信号オプション: 構成可能 I²C/ SPI/ SDM
  • 迅速なステップ応答
  • バッテリー駆動時間を最大限に延ばす低電流消費オプションをご用意
  • 低熱質量のコンパクトな設計
  • QFN16・TDFN8・XDFN6 パッケージにより、シンプルな統合を実現
  • 出荷前キャリブレーション済み
  • バッテリー駆動の用途に最適
  • 幅広い電圧レンジ: 2.4V ~ 5.5V
  • 高い分解能: 16 ビット

用途

デジタル温度センサ

デジタル温度センサはさまざまな用途で広く使われています。

  • 電子デバイスのボード マウント センサ

生活家電

医療機器

◦ 民生機器

  • 特にスマート ホーム用途などのあらゆる IoT システムに不可欠です。
  • サーモスタット
  • デジタル温度センサの機能は、次のとおりです。

◦ 家庭向けヒーティング システムをトリガする

◦ 空調システムを起動する

  • IoT システムでのデジタル温度センサのメリット:

◦ 快適な室温の維持

◦ エネルギー消費量の最適化

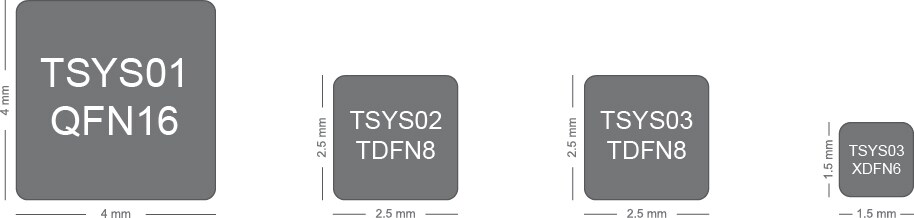

 TSYS 寸法

注目製品

TSYS03 デジタル温度センサ

TE Connectivity の TSYS03 デジタル温度センサ シリーズは、小型 (TDFN8) または超小型 (XDFN6) 表面実装パッケージで正確な温度を省電力で測定できるように設計されています。



  • 出荷前にキャリブレーションされており、I2C デジタル出力が可能で、-40°C ~ +125°C の広い温度範囲で動作します。
  • 対応している電圧範囲も幅広く、プログラム可能な I2C アドレスによって複数の TSYS03 センサを同じ I2C バス上で動作させることもできます。
  • 16 ビットの分解能と ±0.5°C の精度によって、さまざまな用途で理想的なセンサになっています。
  • TSYS03 は 2.5 x 2.5 × 0.75 mm の超小型 TDFN8 パッケージまたはさらに小型の 1.5 x 1.5 x 0.38 mm の XDFN6 パッケージに収容された完全デジタル温度センサです。





TSYS03 シリーズ センサを見る

アナログ トランスデューサとデジタル温度センサの違いは何ですか?

特長 アナログ デジタル
精度
システム全体の精度は、センサ素子と測定回路の合計になります。±0.2ºC センサ精度、通常、総エラー バジェットの ½ 程度 システム精度 ±0.1ºC
超低電力
絶えず電力を排出する常時接続分圧器 アクティブな検出サイクル間の超低出力スリープ モード
データ品質の信頼性
接触抵抗およびリード抵抗、ノイズ、A/D 変換、起こりうる読み取り値の誤差による低下 デジタル データは、有効値または Null 値
統合作業
外部回路、ルックアップテーブルの符号化、システム検証 直接的なデータ変換による単純な入出力呼び出し
コスト/精度比率
センサ、外部抵抗器、安定電圧供給、高品質 A/D の必要性
競争の激しい価格低下のトレンド
サイズ
1 mm 未満の 2 線式構成で用意 2.5×2.5×0.8 mm の小型パッケージ、ハイブリッド回路用途に対応するダイ
