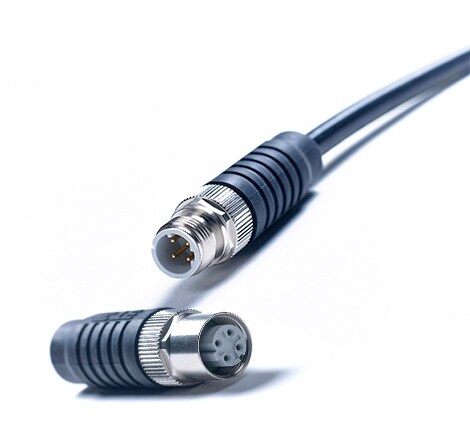

M12 鉄道用ケーブル コネクタ

ケーブル破損を削減

TE Connectivity の現場組み立て作業向け M12 鉄道用ケーブル コネクタは、鉄道産業 (鉄道産業規格 EN45545) およびオートメーション産業用途向けに設計されています。過酷な環境において、安全かつ確実な通信を確立するためのソリューションを提供します。これらの高品質製品は、きわめて過酷な産業環境においても、安全な信号伝送を実現します。信頼性の高い 360 度シールド ソリューション、圧着フランジ技術、コンパクトな外寸を特長とする M12 コネクタは、耐ねじり振動性のケーブル対張力を備えています。これにより、ケーブル破損を削減し、システムの改ざんを防止します。IP67 定格を備え、重要な鉄道規格 (鉄道産業規格 EN45545) に適合するこの鉄道専用製品は、工場でも現場でも短時間で組み立てることができます。コネクタとケーブル間に最適な接続を実現するため、コネクタとケーブルの各組み合わせは整合済みです。販売されている組み合わせについては、M12 のカタログを確認してください。

M12 鉄道用ケーブル コネクタの特長

  • 保護等級 IP67 の防水性能
  • 機械加工された圧着端子 (最大 500 回の嵌合回数)
  • 堅牢な機械加工された金属ハウジング (真ちゅう)
  • 耐ねじり性 の対張力
  • 直径 15.2 mm、長さ 48 mm のコンパクト サイズ (直角コネクタの高さは 42.5 mm)
  • 重量 24 g
  • A ~ D および X コード化コネクタをご用意
  • データ伝送速度最大 10 Gb/s
  • -40°C ~ +85°C の温度範囲
  • EN61373規格カテゴリ 1 クラス B に適合する耐振性
  • 鉄道車両用材料燃焼規格 EN45545-2 危険度分類 HL3 要求基準 R22/R23

用途

  • Ethernet ネットワーク
  • オーディオ/ビジュアル通信
  • 乗客情報システム
  • ビデオ監視
  • 乗客エンターテインメントおよび WiFi
  • 乗客情報ディスプレイ
  • 切符販売機
  • ドア制御
  • 暖房、換気および空調 (HVAC) システム
  • 照明

IP 67

水の侵入に対する保護等級

500

最大 500 回の嵌合回数

360°

EMI/RFI シールド

特長

  • 事前組み立てのコンポーネントとケーブル ジャケット圧着による簡単な取り付け、組み立て作業とコストを削減
  • ジャケット圧着によりケーブルの回転とシステムの改ざんを防止
  • コンパクト設計により省スペースを実現、M12 鉄道用直角コネクタの高さは 42.5 mm
  • 安全な 360° EMI/RFI シールドによる確かなデータ伝送とネットワーク障害の削減
  • シンプルな物流システム、1 つのパッケージにまとめられたコンポーネント
  • コネクタとケーブルの整合による安定した接続、サービス コストを削減
M12 シリーズ

材料と仕上げ

                                                                      材料
ハウジング 銅合金ニッケルめっき
絶縁体、端子ホルダ 熱可塑性樹脂
端子の材料 銅合金
端子のめっき
シーリング エラストマ
  1. M12 電線コネクタ組立ビデオ (ビデオ)

M12 電線コネクタの現場作業での組み立て方法です。
