グローワイヤ試験済みコネクタ

電気用途向けグローワイヤ試験済みコネクタで安全性を強化

安全規格への適合を確保するため、さまざまな形状のコネクタハウジングやヘッダをグローワイヤ対応材料でご用意しています。パネル取り付け型およびフリーハンギング型の電線対電線ソリューションに加え、さまざまな中心間ピッチや定格電流に対応する垂直型または水平型の電線対基板コネクタも含まれます。丸形、フランジ付き、防水型、カラーハウジングなどの追加設計オプションにより、電動モータや信頼性の高い加熱・冷却部品を含む家電製品向けに、多様なソリューションを提供します。2001 年から IEC/EN 60335-1 第 5 版で義務付けられているグローワイヤ試験は、欧州で販売される家電製品の重要な安全要件です。

製品の特長

775 ℃ 以上のグローワイヤ着火試験（GWIT）に対応
IEC 60335-1 第 5 版に準拠するためには、3 種類の材質のプレート上で試験を実施することが求められる
グローワイヤ燃焼性指数（GWFI）850 ℃ 以上、GWT NF 試験済み
最終製品での成形部品の試験にともなう時間およびコストを削減
V2 や V0 のグローワイヤ材質に対応した製品をご用意
幅広い用途に使用可能な、適応性および汎用性に優れた製品ラインアップ

高性能パワーコネクタ

インフォグラフィックをダウンロード

GTW 認証付き難燃コネクタ

当社のグローワイヤ製品は、産業界の要件に準拠しています。厳しい試験によって製品性能の評価を実施することを通じて、材質の燃焼性と耐火性に関する IEC グローワイヤ試験の仕様に適合しています。この試験は、最終製品、原材料試験板、人が使用する製品、あるいは単独で機能する製品で実施できます。

カタログをダウンロード

注目の製品	詳細

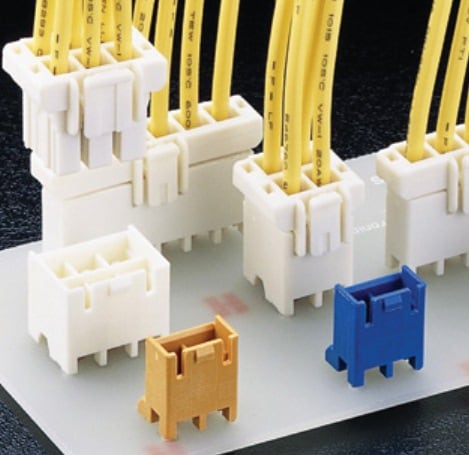

5mm Power Key コネクタ	ワイヤ用のプラグハウジングと PCB ヘッダ組み立て製品で構成され、嵌合高さ 20.7 mm のコンパクトな設計で、端子位置アシスト機能を備えた、備電線対基板コネクタを提供します。5mm Power Key コネクタは、家電製品の電源回路を最適化します。

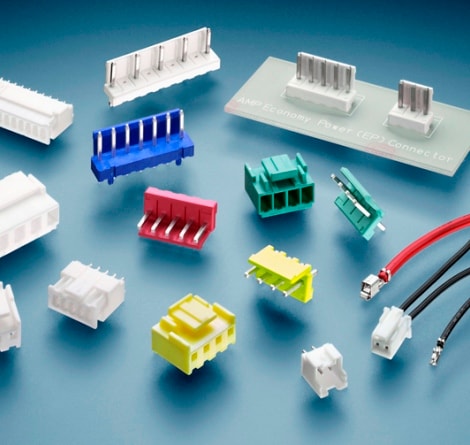

Economy Power コネクタ	プラグハウジング、端子、ヘッダで構成される 2.5 mm（0.098 インチ）ピッチの単列圧着コネクタシステムで、非常にコンパクトなソリューションを実現します。Economy Power コネクタは、スペースが限られている場合の基板への電源供給に適しています。
GRACE INERTIA 2.5 コネクタ	TE の GRACE INERTIA コネクタは、高機能設計コンセプトにより高い安定性・信頼性・耐久性を備えた接続を可能とする、2.5 mm ピッチの次世代型コネクタです。
POWER TRIPLE LOCK コネクタ	定格電圧 AC/DC 600 V、最大定格電流 20 A の電力および信号用途向けに設計されており、端子位置保証（TPA）デバイスやコネクタ位置保証（CPA）などの追加機能も備えています。POWER TRIPLE LOCK コネクタは、3 重ロック機構を備え、さまざまな色、材料、キーイングオプションを取り揃えており、最大定格電流は 20 A です。
Power Double Lock コネクタ	Power Double Lock コネクタは、ワイヤ結線用のプラグおよびキャップハウジング、オプションの Double Lock プレート、圧着端子、プリント基板ピンヘッダで構成されています。電線対電線、フリーハンギング、パネル取り付け、電線対基板の各構成をご用意しています。
Signal Double Lock コネクタ	Signal Double Lock コネクタは、ハウジング内に端子を確実に装填し、端子の不完全な嵌合を防止します。コンパクトな単列コネクタで、電線対電線構成と電線対基板構成からお選びいただけます。
Universal MATE-N-LOK コネクタ	プラグおよびキャップハウジングで、ピンとソケットの組み合わせを使用して最大限の電気性能を実現する、堅牢で信頼性の高いコネクタです。Universal MATE-N-LOK コネクタには、丸形、フランジ付き、バルクヘッド取り付け型、防水型、カラーハウジングをご用意しています。
VAL-U-LOK コネクタ	端子の中心間ピッチが 0.165 インチ（4.20 mm）で、1 極あたりの最大定格電流が 9 A、最大定格電圧が AC 600 V の電線対電線および電線対基板接続に対応しています。VAL-U-LOK コネクタには、電線対電線・電線対パネル・電線対基板の各構成が揃っています。
