自動 PCB 設計向けコンパクト SMT ソリューション

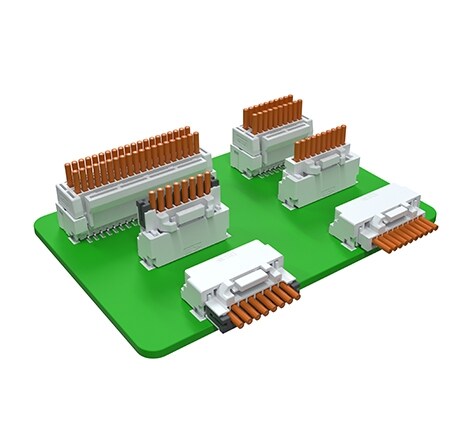

1.25mm および 1.50mm シグナル GRACE INERTIA コネクタは、小型化された PCB 設計を最適化するように設計されており、小さなフットプリントと堅牢な性能を兼ね備えています。1.25 mm または 1.50 mm ピッチと低背型の 5 mm 直角ヘッダを特長とし、標準の慣性ロック機構と強化された保持のためのはんだペグによって信頼性を維持しながら、PCB スペースを最大化します。これらの表面実装技術（SMT）コネクタは、ピックアンドプレース互換性により自動組立を合理化し、キーイングとカラー コーディングを含むポカヨケ設計によりエラーを低減します。垂直および直角ヘッダ、1 列および 2 列構成、オプションの端子位置保証（TPA）など柔軟性を備え、多様な設計ニーズに対応します。これらのコネクタは、コンパクトで効率的なパッケージで精度と信頼性を実現します。
シグナル GRACE INERTIA 1.25 コネクタ
シグナル GRACE INERTIA 1.25 コネクタ
シグナル GRACE INERTIA 1.25mm コネクタ システムは、表面実装技術（SMT）ヘッダ アセンブリによる電線対基板構成と、電線対電線構成で利用可能な非常にコンパクトなコネクタ システムです。小さなフットプリントと堅牢な性能を見事に兼ね備えています。単列バージョンはグロー ワイヤ試験実施済みです。
製品の特長
| 極数 | 単列 2 ～ 18 極および複列 20/22/30/40 極 | 動作温度範囲（°C） | -40 ˚C ～ +105 ˚C |
| 定格電流 | 最大 2.2 A | 中心線 | 1.25 mm |
| 電線サイズ | AWG 26 ～ 30 | 定格電圧 | 50 VAC/VDC |
| 規格 | グロー ワイヤ試験実施済み | 構成 | 電線対電線および電線対基板 |
シグナル GRACE INERTIA 1.5 コネクタ
シグナル GRACE INERTIA 1.5 コネクタ
シグナル GRACE INERTIA 1.5mm コネクタ システムは、表面実装技術（SMT）ヘッダ アセンブリによる電線対基板構成を特長としています。コンパクトなフットプリントと堅牢な性能を大幅に兼ね備えています。
製品の特長
| 極数 | 1 列に 2 ～ 12 極 2 列に 4 ～ 18 極 |
動作温度（˚C） | -40 ˚C ～ +105 ˚C |
| 定格電流 | 最大 2.8 A | 中心線 | 1.50 mm |
| 電線サイズ | AWG 24 ～ 28 | 定格電圧 | 100 VAC/VDC |
| 規格 | グロー ワイヤ試験実施済み | 構成 | 電線対基板 |
この小型 SMT コネクタは、慣性ロック機構、薄型設計、および誤挿入防止構造を兼ね備えています。完全自動生産に対応し、柔軟な構成オプションを提供し、幅広い用途に適しています。
（英語動画）
