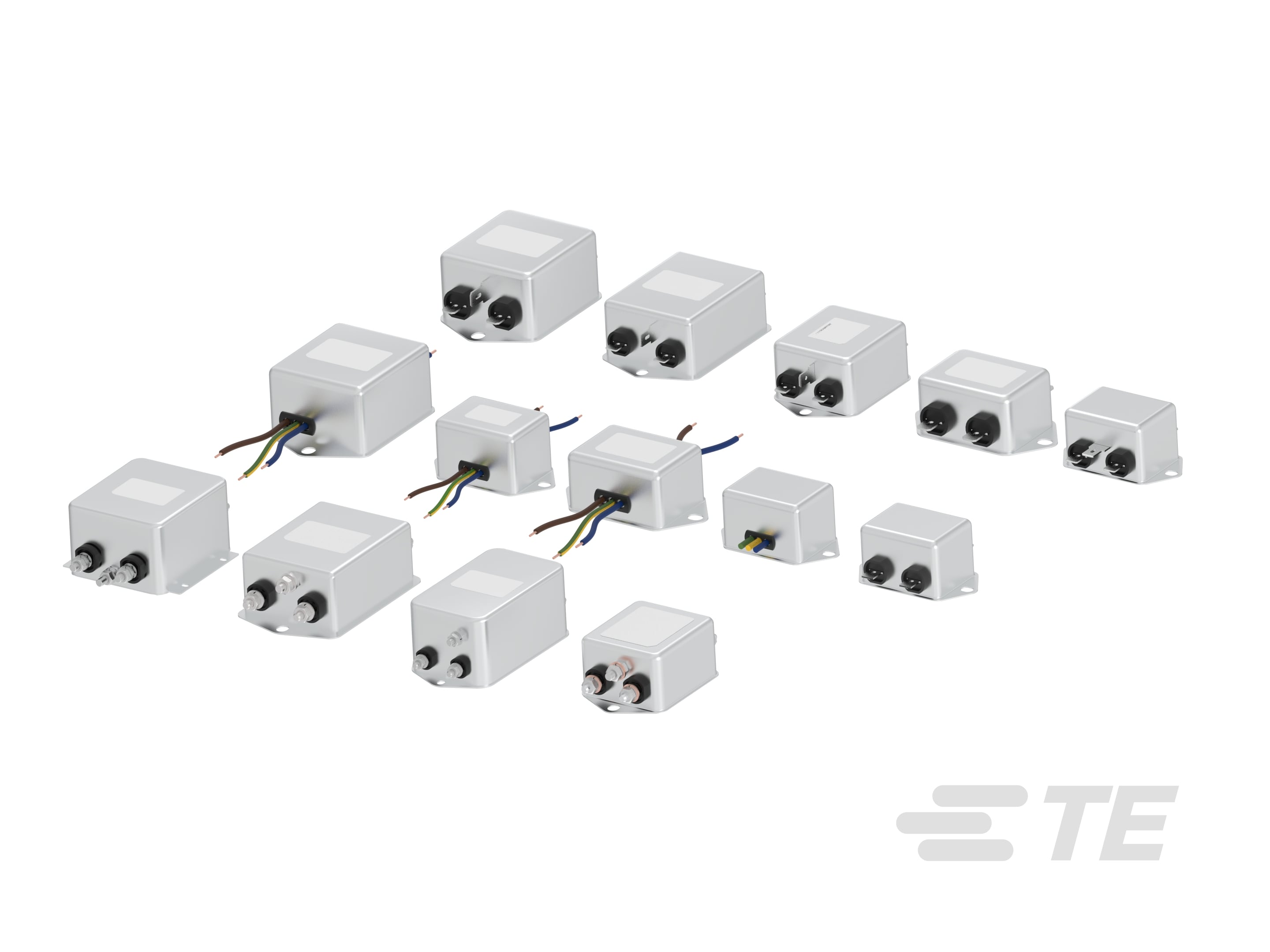

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • フィルタリング要件  フィルタなし

  • 入力結線のタイプ  ねじ式スタッド | ファストン | リッツ線

  • 出力結線のタイプ  ねじ式スタッド | ファストン | リッツ線

電気的特性

  • インダクタンス L1 (µH) .6 | .7 | .8 | 1 | 2.5 | 12

  • 過電圧カテゴリ  II

  • キャパシタンス Cx1  .1 | .47 | 1.5

  • キャパシタンス Cy1  .47 | 4.7 | 10 | 47 | 68 | 100

  • 定格電流 (A) 1 | 3 | 6 | 10 | 12 | 16 | 20 | 30 | 60

  • 漏れ電流 (最大) (AC120V、60Hz) (mA) 0 | .04 | .38 | .46 | 2.13 | 3.08 | 4.52

  • 漏れ電流 (最大) (AC250V、50Hz) (mA) 0 | .07 | .66 | .79 | 3.69 | 4.91 | 5.34 | 7.23

  • 動作電圧 (VAC) 250

ボディの特徴

  • 製品重量 (g) 53 | 56 | 60 | 65 | 67 | 70 | 80 | 85 | 90 | 100 | 105 | 121 | 133 | 140 | 170 | 210 | 220 | 230 | 240 | 350 | 400 | 470 | 1100 | 1120

  • 製品重量 (oz) 1.86 | 1.97 | 2.11 | 2.29 | 2.36 | 2.46 | 2.82 | 2.99 | 3.17 | 3.52 | 3.7 | 4.26 | 4.69 | 4.93 | 5.99 | 7.4 | 7.76 | 8.11 | 8.46 | 12.34 | 14.1 | 16.57 | 38.8 | 39.5

機械的アタッチメント

  • 製品のマウントのタイプ  シャーシ マウント

寸法

  • 製品幅 (mm) 32.5 | 44.5 | 46.6 | 49.8 | 56 | 84.5

  • 製品幅 (in) 1.27 | 1.75 | 1.83 | 1.96 | 2.2 | 3.32

  • 製品長さ (mm) 43.5 | 50.5 | 64.8 | 71 | 94 | 99.5

  • 製品長さ (in) 1.71 | 1.98 | 2.55 | 2.79 | 3.7 | 3.91

  • 製品高さ (mm) 24.3 | 29.3 | 30.3 | 45 | 45.4 | 45.5 | 57.6

  • 製品高さ (in) .95 | 1.15 | 1.19 | 1.77 | 1.78 | 1.79 | 2.26

使用条件

  • 使用温度範囲  -25 – 100 °C [ -13 – 212 °F ]

動作/用途

  • 冷却方法  自然対流

  • 動作高度 (最大) (m) 2000

業界スタンダード

  • UL 難燃性グレード  UL 94V-0

  • 汚染度  PD2

  • 取得済み認定  CSA 22.2 No. 8 1986 | IEC/EN 60939 | UL 1283

  • IP 定格  IP00

参照番号

  • TE用番号 CAT-P97-F2010
