製品の特長
-
障害検知 : アース短絡 | パルス位置特定による地絡 | 指向性スタティック アース | 指向性短絡 | 指向性過渡アース
-
障害リセット オプション : リモート (Modbus) | 手動 | 自動
-
測定パラメータ : 電圧 | 電流
-
制御のタイプ : 押しボタン
-
ステップ電圧監視 : はい
最大 52 kV の単相導体の故障や地絡を監視することで、電力網の信頼性を向上させ、停電時間を最小限に抑えます。

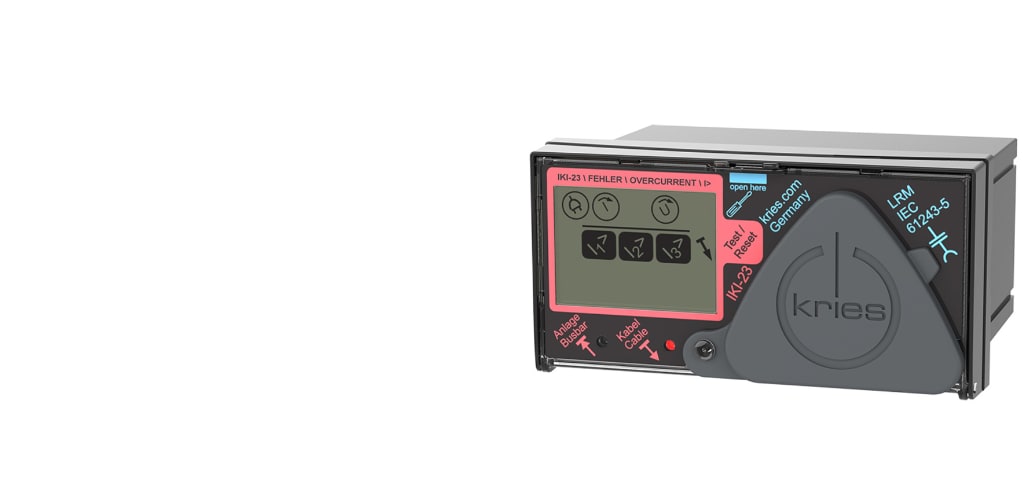

TE Connectivity（TE）Kries IKI-23 方向性故障電流表示器は、3 ～ 52 kV の開閉器および地中送配電線用に設計されています。 効率的な故障検出と迅速な対応は、電力網の信頼性を維持するために不可欠です。当社の Kries IKI-23 故障表示器は、単相または三相地中配電網の短絡、一時的な電力途絶、地絡などの故障状態を監視するように設計されており、予期しない停電の後に電力を迅速に復旧できるよう支援します。
当社のCAPDIS電圧検知システムと組み合わせることで、IKI-23 は正確な故障位置の特定が可能です。この高度な機能により、作業員は故障箇所の方向を迅速かつ正確に特定することができ、故障箇所の特定と隔離にかかる時間を大幅に短縮できます。
IKI-23 は耐久性を重視しながら IEC および IEEE 規格に準拠して設計されており、-25°C 〜 +55°C（-13°F 〜 +131°F）の過酷な条件で一貫した性能を保証します。そのため、電力網の信頼性が向上し、コストの削減につながります。
シームレスな統合を念頭に置いて設計された当社の IKI-23 は既存のシステムに簡単に適合し、中断を最小限に抑えます。施工方法は簡単でセットアップと構成が短時間で済むため、電力網の信頼性向上と停電時間短縮のメリットをすぐに享受できます。
主な特長
CAPDIS による方向性および無方向性の故障検知
- 診断機能を内蔵
- イベント メモリ
- ステップ電圧警告
Q：方向性故障表示器とは何ですか。
A：方向性故障表示器は、配電網で故障の方向を検出して示すために使用されるデバイスです。これにより、オペレータは故障を素早く特定して切り離すことができ、停止時間を最小限に抑えて、送電網の信頼性を向上させることができます。
Q：TE Kries IKI-23はどのように機能するのでしょうか。
A： このデバイスでは、センサを使用して異常な電流レベルを検出し、故障が検出されると信号を発出します。そのため、故障の発生場所を素早く特定するのに役立ちます。
Q：IKI-23 を使用するメリットは何ですか。
A：迅速な故障特定により、故障の方向を素早く特定できるため、問題の特定と修復に必要な時間が短縮され、次のようなメリットが得られます。
- 信頼性の向上：停止時間を最小限に抑え、長時間の停電を防ぐことで、電力網の信頼性を向上。
- コスト削減：長期にわたる故障検出ミッションと修理に関連する運用コストを削減。
- 安全性強化：正確な故障情報を提供し、より安全で効率的な故障管理を実現。
Q：標準的な故障表示器と IKI-23 などの方向性故障表示器の違いは何ですか。
A：標準的な故障表示器は故障の存在を検知しますが、故障の方向は示されません。方向性故障表示器では、故障を検知するだけでなく、発生した方向も示して、トラブルシューティングに必要な高精度の情報を提供します。
Q： TE Kries IKI-23 にはどのようなメンテナンスが必要ですか。
A：IKI-23は、メンテナンスの手間を最小限に抑えるように設計されています。最適なパフォーマンスを確保するために、定期的な検査とバッテリー確認を推奨していますが、デバイス自体は耐久性と長期的な信頼性を考慮して構築されています。
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
モニタリング オプション PD トレンド監視
-
制御のタイプ 押しボタン
構成の特徴
-
構成方法 フロント パネル背面の DIP スイッチ
-
リレー出力構成 Configurable
-
デジタル入力の数 1
-
フィーダの数 1
-
電圧入力の数 1
-
リレー出力の数 4
電気的特性
-
短期電流測定範囲 (A) 5 – 2000
-
公称電圧レンジ (kV) 1 – 52
-
電源タイプ コンデンサ | センサ
-
連続電流測定 (最大) (A) 800
-
ステップ電圧監視 はい
寸法
-
ケースの幅 98 mm [ 3.86 in ]
-
ケースの奥行き 97 mm [ 3.82 in ]
-
ケースの高さ 50 mm [ 1.97 in ]
使用条件
-
使用温度範囲 -25 – 55 °C [ -13 – 131 °F ]
-
保管温度範囲 -25 – 70 °C [ -22 – 158 °F ]
動作/用途
-
ネットワーク用途のタイプ 地下
-
通信インタフェース Mini-USB | Modbus RTU (スレーブ)
-
測定パラメータ 電圧 | 電流
業界スタンダード
-
IP 定格 IP54
その他
-
バッテリーのタイプ リチウム
-
障害記録タイプ イベントの記録
-
ネットワーク ニュートラル アース 低抵抗結線処理済みニュートラル | 短期低抵抗結線処理済みニュートラル | 絶縁ニュートラル | 誘導結線処理済みニュートラル
-
障害検知 アース短絡 | パルス位置特定による地絡 | 指向性スタティック アース | 指向性短絡 | 指向性過渡アース
-
障害リセット オプション リモート (Modbus) | 手動 | 自動
