電力線用鳥害防止カバー

電力線用鳥害防止カバー-CAT-BCIC-RAPC
  • RAYCHEM
当社の Raychem BCIC-RAPC 電力線用鳥類ガードは、鳥類や猛禽類を感電から保護するために設計されています。架空送配電線へ取り付けることで、鳥類の翼が電線や接地部品へ接触するのを防ぎます。また、標準の Raychem 材料よりも優れた難燃性能を備えた Rychem V0+ 材料仕様もご用意しております。
詳細表示 標準
TEとつながる

製品の特長

  • 電圧クラス (kV): ≤ 36 | ≤ 35

  • Compatible Insulator Type : Disc Insulator | Post Insulator

  • 取り付けのタイプ : Snap-On

  • 設置条件 : De-Energized Required | Live-Line Approved

  • Cover Design : Hinged Inspection | Solid

概要
当社の Raychem 鳥類ガードは、鳥類が中電圧配電線に及ぼす有害な影響を防ぎます。

当社の Raychem 電力線用鳥類ガードは、ホットスティックによる取り付けが可能で、鳥類が中電圧配電線に接触することで発生する停電を防止するために設計されています。 二材料設計が採用されており、ピン、水平、デッドエンド タイプの碍子にホットスティックで取り付けることができます。メイン カバーには丈夫な固定クリップが付いており、安定した状態で確実に固定できます。#6 から 795 kcmil までのサイズの導線を最大 10 フィートの長さまで覆います。エクステンション アームは、振動ダンパに干渉することなくその上に隙間なく重なり、鳥類カバーと結合するように設計されています。このようなモジュール設計により、一体化されたロック システムを使用して複数のアームを連結し、より広い範囲をカバーできます。

Raychem 鳥類ガードのメイン カバーは磁器製およびポリマー製のさまざまな碍子に適合し、碍子の BIL レベルを損なうことはありません。中央のカバーには柔軟性があるので、どの軸からでも最大 30° の角度で電線を碍子から出すことができます。カバーのトリミングは一切不要です。

Raychem デッドエンド カバーは、上部と下部にケーブル出口が可能な適応範囲の広い設計も対応しています。



主な特長

  • 信頼性に優れた停電保護
  • 汎用性が高く素早い取り付けが可能
  • 高性能材料
  • 頑丈でノントラッキング性の耐紫外線性ポリマー
  • 過酷な条件下で性能を長期的に保持

電力線用鳥類ガード

小動物が引き起こす停電を未然に防止

  1. ラプター カバー システム (英語)

TE Connectivity の野生動物および設備保護製品である鳥類カバー システムは、中電圧配電線を鳥類から守ります。このビデオでは、BCIC ラプターカバーと BCAC アーム エクステンションの簡単な取り付け方法を説明しています。

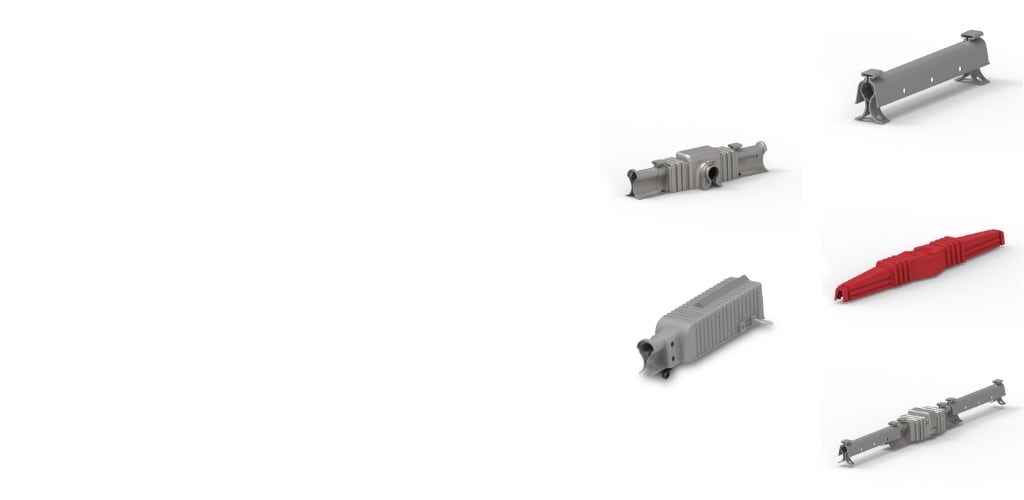

ラプター カバー

TE の Raychem 絶縁および保護ソリューション

ウェビナー

当社のウェビナー シリーズでは、技術専門家がお客様の電力網に関する課題の解決に役立つソリューションを解説します。ぜひご参加ください。
野生動物および資産保護

用途

野生動物および資産保護ソリューション

停電の 25％ 以上は、野生動物や植生が電気設備に干渉することによって発生しています。TE の絶縁ソリューションを導入することで、野生動物や植生に起因する停電の多くを防止できます。
山火事の画像

用途

山火事軽減

山林火災を未然に防止する方法をご覧ください。

エナジー事業部代理店

当社のエナジー事業部の認定代理店を国別にアクセスできます。
FAQ

よくある質問（FAQ）

Q：Raychem BCIC-RAPC 電力線用鳥類ガードは TE の施工トレーニング プログラムに含まれていますか。

A：はい。当社の電力線用鳥類ガードは、野生動物および設備保護ソリューションのトレーニング スケジュールに含まれています。詳しくは、TE.com/trainingcenter をご覧ください。



Q：この電力線用鳥類ガードの素材は何ですか。

A：この電力線用鳥類ガードは、耐トラッキング性のあるRaychem の柔軟な絶縁材と硬質な絶縁材を組み合わせて設計されています。この組み合わせにより、さまざまな状況で確実に電線を覆うことができ、長期の耐用年数を実現します。



Q：この電力線用鳥類ガードの主な利点は何ですか。

A：当社の電力線用鳥類ガードは、中電圧の架空配電線において頻繁に発生する、猛禽類や鳥類による停電を防止するために設計されています。その柔軟な設計により、一体化されたロック システムを使用して複数のアームを連結し、より広い範囲をカバーできます。

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

電気的特性

  • 電圧クラス (kV) ≤ 36 | ≤ 35

ボディの特徴

  • 一次製品色  グレー | 赤

  • Compatible Insulator Type  Disc Insulator | Post Insulator

機械的アタッチメント

  • 取り付けのタイプ  Snap-On

ハウジングの特徴

  • Cover Design  Hinged Inspection | Solid

寸法

  • 対応している導線の許容範囲 (AWG/kcmil) 6 – 556 | 6 – 795

  • 対応している導線径レンジ  4 – 22 mm [ .16 – .89 in ]

  • 絶縁体スカート外径の許容範囲 (mm) 91.44 – 190.5 | 129

  • 絶縁体スカート外径の許容範囲 (in) 3.6 – 7.5 | 5.1

使用条件

  • 設置条件  De-Energized Required | Live-Line Approved

動作/用途

  • 対応機器  変圧器 | 絶縁体/ブッシング

業界スタンダード

  • UL 難燃性グレード  UL 94V-0

関連資料

データ シート/カタログ ページ
