enetSEAL+ イーサネット コネクタ ハウジング
enetSEAL+ イーサネット コネクタ ハウジングは、産業車両および商用車向けに設計された防水型の高性能イーサネット接続ソリューションを提供します。耐久性、耐振動性、環境保護性を備えており、ネットワーク バックボーン、カメラ システム、ディスプレイ、センサ、制御ユニットに適しています。この IPX9K 定格の完全防水型ハウジングは、プラグ、キャップ、リセプタクルの構成が用意されており、ケーブル対ケーブル、電線対電線、電線対基板のイーサネット接続に使用できます。PBT GF20 ハウジング材料で作られているため強度と熱安定性が高く、過酷な環境下でも長期にわたって信頼性を維持します。
- 画像ギャラリー |
製品の特長
-
公称電圧アーキテクチャ (V): 12 | 24
-
コネクタおよびハウジングのタイプ : オス端子用ハウジング | キャップ | プラグ | リセプタクル
-
極数 : 2
-
防水性 : はい
-
使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]
概要
主な利点
enetSEAL+ イーサネット コネクタ ハウジング
高性能シーリングおよび環境保護
- IPX9K 定格の密閉性により、高圧噴水流、ほこり、汚染物質の侵入を防ぎます。
- 極端な温度 (-40°C 〜 +125°C/-40°F 〜 +257°F) で機能するため、商用車、農業機械、建設機械に適しています。
- PBT GF20 ハウジング材料は、高い熱安定性、耐紫外線性、長期的な耐久性を備えています。
確実かつ信頼性の高いコネクティビティ
- 一体化された一次ロック機能により、嵌合を確実に保持します。
- キー付き嵌合アライメントによって誤接続を防ぎ、組み立てミスを低減します。
- その耐振動設計は、ヘビーデューティー車両の高衝撃用途での使用に耐えることが試験により実証されています。
汎用性の高い構成と取り付けオプション
- プラグ、キャップ、リセプタクルのバリエーションが用意されており、さまざまな産業用途に対応します。
- ケーブル対ケーブル、電線対電線、電線対基板の構成が可能で、カスタム ネットワーク アーキテクチャを実現します。
- ケーブル取り付け (フリーハンギング) とパネル取り付けのオプションがあり、スペースの限られた車両設計において柔軟に配置できます。
電力および信号用途向けに最適化
- 電力およびデータ伝送をサポートしており、イーサネット、CAN バス、高電流用途に適しています。
- 1.2 mm の端子サイズと 22 A の定格電流により、最小限の抵抗でハイパワーを伝送できます。
業界準拠と将来を見据えた設計
- RoHS および ELV に準拠し、環境規制や自動車業界の規制に適合しています。
- UL 94HB 難燃性定格を満たしており、過酷な条件下でも安全性と信頼性を提供します。
- 自律車両ネットワークやテレマティクス システムなどの次世代イーサネット アーキテクチャをサポートしています。
- 各種 AMPSEAL 16 コネクタへの適合性に加えて、スムース出口またはコルゲート出口のオプションがあり、さまざまな環境要件や運用要件に合わせてシステムを柔軟に設計できます。

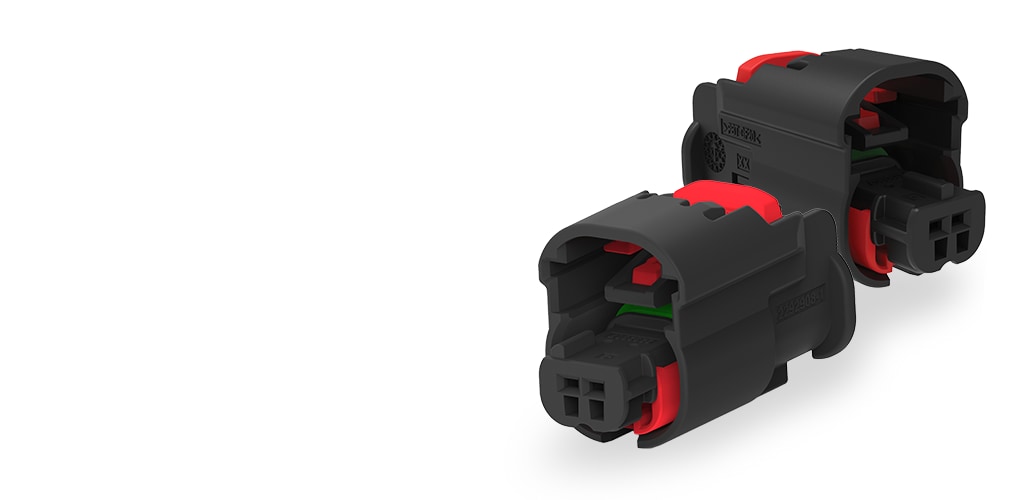

enetSEAL+ イーサネット コネクタ ハウジング - 防水性と耐振動性があり、過酷な環境向けに設計されています。
主な特長:
enetSEAL+ イーサネット コネクタ ハウジング
| 特長 | 説明 |
|---|---|
| コネクタ システム | ケーブル対ケーブル、電線対電線、電線対基板 |
| ハウジングのタイプ | プラグ、キャップ、リセプタクル |
| 防塵防水性能 |
IPX9K |
| 動作電圧 | 33 VDC/33 VAC |
| 公称電圧 | 12 V、24 V |
| 使用温度 | -40°C ～ +125°C (-40°F ～ 257°F) |
| 端子サイズ | 1.2 mm |
| 嵌合タブの幅 | 1.2 mm (0.047 インチ) |
| 端子の定格電流 | 22 A (最大) |
| コネクタ形状 | 角形 |
| ハウジングの材質 |
PBT GF20 |
| ピッチ | 2.5 mm (0.1 インチ) |
| 一次ロック機能 |
ハウジングに一体化 |
| ストレイン リリーフ | あり |
| 取り付けオプション | ケーブル取り付け (フリーハンギング)、パネル取り付け |
| UL 難燃性定格 | UL 94HB |
| 嵌合調整 | キー付き |
頑丈でコンパクトな構造を持つ enetSEAL+ イーサネット コネクタ ハウジングは、従来のイーサネット エンクロージャに代わる堅牢な選択肢であり、過酷な自動車用途や産業用途に適しています。
バリエーションと型番
コード B-B キーイングについては、TE Connectivity にお問い合わせください。
| ハウジングのタイプ | キーイング コード | 型番 |
|---|---|---|
| プラグ ハウジング | コード A | 2292906-1 |
| プラグ ハウジング | コード B | 2292906-2 |
| インライン (オス) ハウジング |
コード A | 2292937-1 |
| インライン (オス) ハウジング | コード B | 2292937-2 |
| パネル取り付けパススルー アダプタ | コード A-A | 2325106-1 |
| パネル取り付けパススルー アダプタ | コード B-B | TE にお問い合わせください |
実世界での用途
enetSEAL+ イーサネット コネクタ ハウジング
キャビン内車載イーサネットおよびインダストリアル イーサネット ネットワーク
- 100BASE-T1 および 1000BASE-T1 イーサネット バックボーン – 商用トラック、バス、オフロード機械における高度な車両ネットワークの高速データ伝送をサポートします。
- カメラ システムおよびインフォテインメント ディスプレイ – 次世代スマート カーにおいて、リアルタイムのビデオ ストリーミング、安全監視、運転支援システム(ADAS) を実現します。
- 車載ネットワーク ゲートウェイおよびスイッチ – 車載イーサネットおよびインダストリアル イーサネット通信のために防水性と耐振動性を備えたコネクティビティを提供します。
外装およびシャーシ マウント センサ コネクティビティ
- レーダおよび LiDAR システム – 自律車両ナビゲーション、衝突検出、スマート交通監視のための低遅延イーサネット接続を可能にします。
- 車両対クラウド (V2C) およびテレマティクス – リアルタイムのデータ収集と診断、車両管理、予知保全をサポートします。
- 電子制御ユニット (ECU) および配電 – エンジン管理、ブレーキ、トランスミッション制御システムのために、信頼性の高い電線対電線および電線対基板接続を実現します。
過酷な環境の産業および商業用途
- 建設および農業機械 – ヘビーデューティー車両向けに密閉されたイーサネット接続を提供し、極端な温度、ほこり、湿気を伴う環境で堅牢な性能を発揮します。
- ヘビーデューティー輸送およびミリタリ車両 – トラック、装甲車両、鉄道システムなどの振動の激しい環境で信頼性の高いイーサネット ネットワークを提供します。
- ファクトリ オートメーションおよび産業ロボット – 自動化製造プロセスのために、インダストリアル イーサネット接続、センサ統合、装置間 (M2M) 通信をサポートします。
enetSEAL+ イーサネット コネクタ
e
FAQ
よくある質問 (FAQ)
enetSEAL+ イーサネット コネクタ ハウジング
Q: enetSEAL+ イーサネット コネクタ ハウジングが産業用途や自動車用途に適しているのはなぜですか?
A: enetSEAL+ イーサネット コネクタ ハウジングは、IPX9K 定格の密閉性、耐温度性 (-40°C 〜 +125°C)、および耐振動性構造を備えており、商用車、農業機械、建設機械の過酷な用途に適しています。
Q: enetSEAL+ イーサネット コネクタ ハウジングにはどのような取り付けオプションがありますか?
A: これらのハウジングは、ケーブル対ケーブル、電線対電線、電線対基板の構成をサポートしています。パネル取り付けオプションとフリーハンギング (ケーブル取り付け) オプションがあり、さまざまなネットワーク アーキテクチャに柔軟に配置できます。
Q: enetSEAL+ イーサネット コネクタ ハウジングでサポートされている端子サイズと定格電流を教えてください。
A: このハウジングは 1.2 mm の端子サイズに対応し、伝導率を高めるために端子には金めっきが施されています。最大定格電流は 22 A であり、インダストリアル イーサネット ネットワークでの電力および信号用途に適しています。
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
混合およびハイブリッド コネクタ いいえ
-
コネクタ形状 角形
-
コネクタおよびハウジングのタイプ オス端子用ハウジング | キャップ | プラグ | リセプタクル
-
防水性 はい
-
一次ロックの特徴 ハウジング内に統合
-
接続タイプ ケーブル対ケーブル | 電線対基板 | 電線対電線
-
コネクタおよびコンタクトの嵌合先 プリント基板 | ワイヤ＆ケーブル
構成の特徴
-
ブランク キャビティ位置 0
-
極数 2
-
列数 1
電気的特性
-
動作電圧 (VDC) 33
-
動作電圧 (VAC) 33
-
公称電圧アーキテクチャ (V) 12 | 24
ボディの特徴
-
ケーブル出口角度 (°) 180°
-
一次製品色 黒
-
コネクタおよびキーイング コード A | A-A | B
端子の特徴
-
端子のタイプ タブ | リセプタクル
-
端子サイズ 1.2mm
-
嵌合タブ幅 1.2 mm [ .047 in ]
-
端子の定格電流 (最大) (A) 22
機械的アタッチメント
-
嵌合調整 あり
-
端子位置保証 いいえ | はい
-
嵌合調整のタイプ キー付き
-
ストレイン リリーフ あり
-
コネクタ取り付けのタイプ ケーブル マウント (フリー ハンギング) | パネル マウント
ハウジングの特徴
-
ハウジングの材料 PBT GF20
-
ピッチ (mm) 2.5 | 2.54
-
ピッチ (in) .1
寸法
-
製品幅 (mm) 18.2 | 19 | 19.1
-
製品幅 (in) .716 | .748 | .752
-
列間スペーシング (mm) .25 | 2.54
-
列間スペーシング (in) .1 | .102
-
コネクタの高さ (mm) 30.1 | 30.7 | 52.9
-
コネクタの高さ (in) 1.18 | 1.2 | 2.08
-
製品長さ 14.8 mm [ .582 in ]
使用条件
-
使用温度範囲 -40 – 125 °C [ -40 – 257 °F ]
-
使用温度 (最大) 125 °C [ 257 °F ]
動作/用途
-
回路用途 Signal | パワーおよびシグナル
業界スタンダード
-
UL 難燃性グレード UL 94HB
-
IP 定格 IPX9K
実装の特徴
-
実装方法 Bag
-
パッケージ数量 1 | 550
その他
-
サービス可能 いいえ | はい
-
コネクタ位置保証機構（CPA) いいえ | はい
