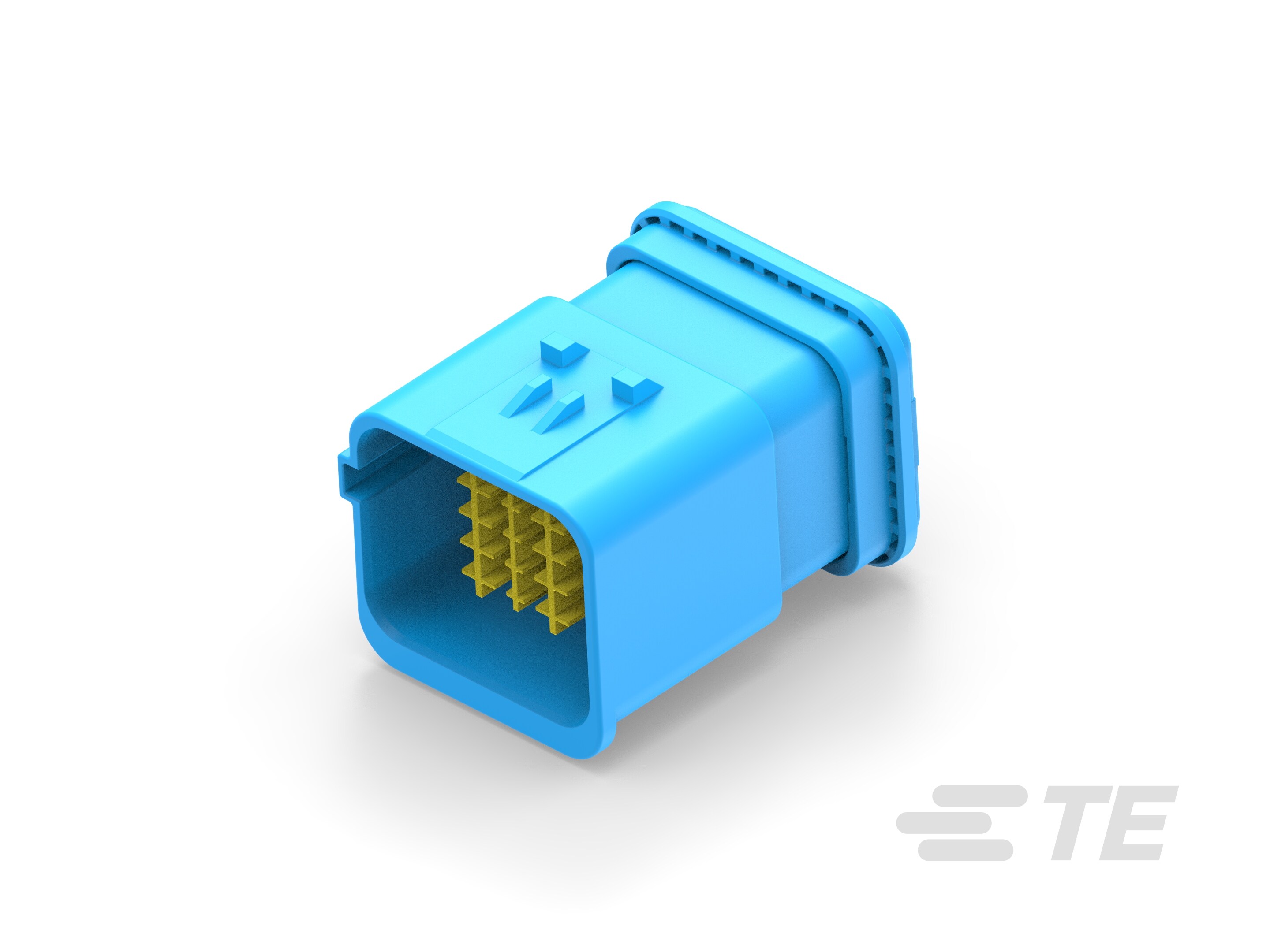

2350891-4
20 Position Housing, Housing for Male Terminals, Wire-to-Wire, 3.5 mm [.138 in] Centerline, Sealable, Blue, Wire & Cable, Power, DEUTSCH NTSEAL
2350891-4
20 Position Housing, Housing for Male Terminals, Wire-to-Wire, 3.5 mm [.138 in] Centerline, Sealable, Blue, Wire & Cable, Power, DEUTSCH NTSEAL
-
- DEUTSCH
- DEUTSCH NTSEAL
- 型番: 2350891-4
- 製品説明: 20POS,HYBRID,PIN HSG ASSY,SLD,COD D
-
極数 : 20
-
コネクタおよびハウジングのタイプ : オス端子用ハウジング
-
嵌合ピンの直径 (mm): 1, 1.55
-
嵌合ピンの直径 (in): .039, .061
-
接続タイプ : 電線対電線
-
ピッチ : 3.5 mm [ .138 in ]
書類
製品図面
- NTS 20POS TAB HOUSING ASSEMLBY DEUTSCH TERMINAL HYBRID CONNECTOR ENG_CD_2350891_A4.pdf 英語
CAD ファイル
-
ECADモデルファイルをダウンロードする
このファイルをお使いのECAD Toolに変換するには、無料の Library Loader をダウンロードしてください。ECAD Modelについて読む
- 3D モデル 3D_CVM_CVM_2350891-4_A.pdf 3D
- カスタマービューモデル ENG_CVM_CVM_2350891-4_A.2d_dxf.zip 英語
- ENG_CVM_CVM_2350891-4_A.3d_igs.zip 英語
- ENG_CVM_CVM_2350891-4_A.3d_stp.zip 英語
データ シート/カタログ ページ
- NTSEAL Sealed Wire-to-Wire Connectors ENG_DS_ict-ntseal-ds-a4-en_A.pdf 英語
製品規格
- 取付適用規格 ENG_SS_114-32209_C3.pdf 英語
認証機関承認済み
- UL 報告書 ENG_AAD_UL_CERT_E28476_20230214_C1_C.pdf 英語
