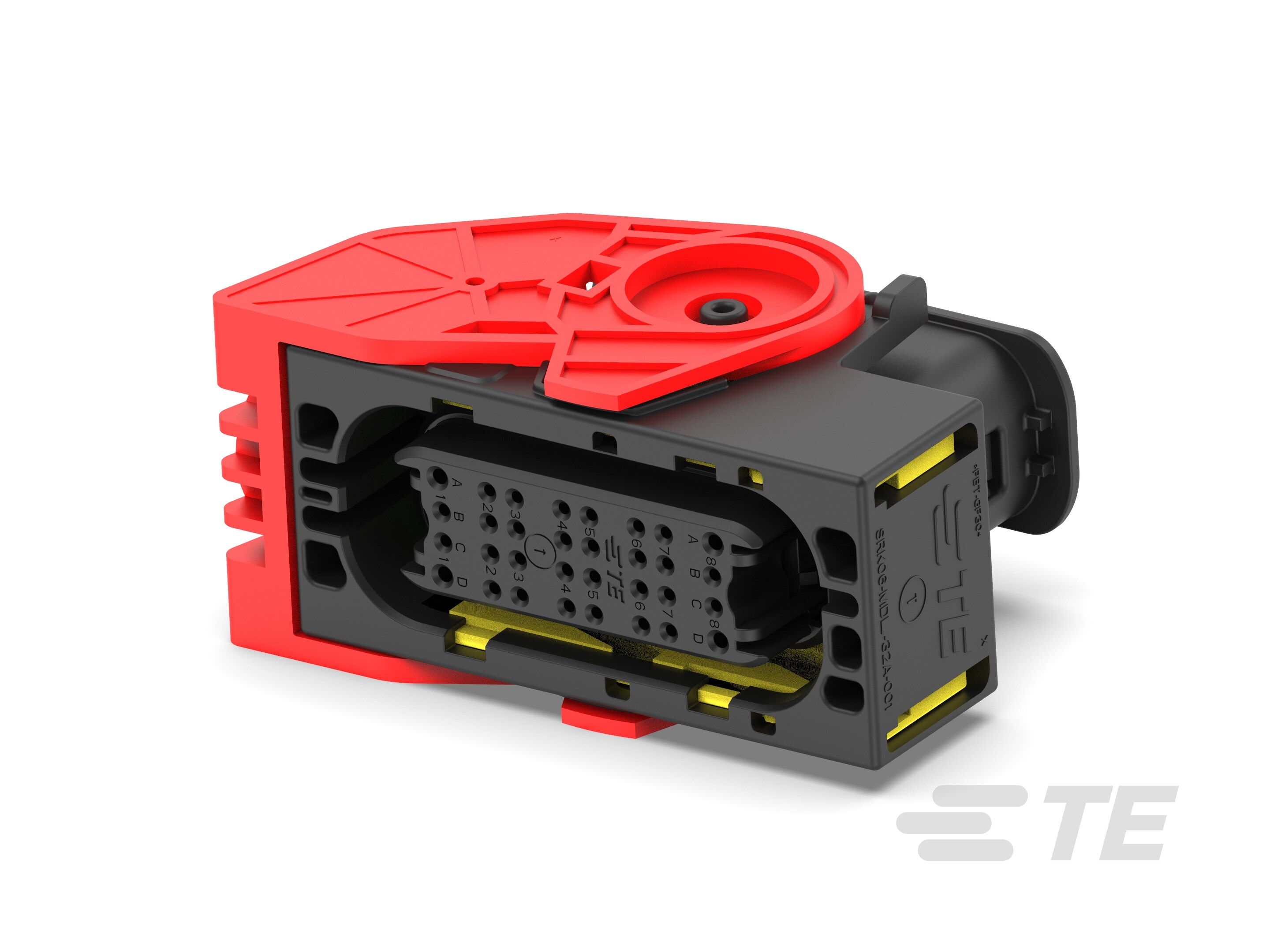

Name: PLG, 32P, BLK, E, D
Brand: DEUTSCH

認証機関による認可に関する最新情報については、製品文書をご覧いただくか、当社までお問い合わせください。

注意: すべての設計作業で製品図面を使用してください。

製品のタイプの特徴

構成の特徴

極数 : 32
列数 : 4

電気的特性

動作電圧 (VDC): 48
動作電圧 (VAC): 48
公称電圧アーキテクチャ (V): 12, 24

ボディの特徴

ケーブル出口角度 : 180°
一次製品色 : 黒
コネクタおよびキーイングコード : D

端子の特徴

端子のタイプ : ソケット
端子サイズ : サイズ 16, サイズ 20
嵌合ピンの直径 (mm): 1, 1.55
嵌合ピンの直径 (in): .039, .061
端子の定格電流 (最大) (A): 7.5, 13

機械的アタッチメント

嵌合調整 : あり
嵌合調整のタイプ : キー付き
端子位置保証 : はい
ストレインリリーフ : あり
コネクタ取り付けのタイプ : ケーブルマウント (フリーハンギング)

ハウジングの特徴

ハウジングの材料 : PBT
ピッチ : 3.4 mm [ .134 in ]

寸法

コネクタの高さ : 48.5 mm [ 1.909 in ]
製品長さ : 81 mm [ 3.189 in ]
製品幅 : 38.9 mm [ 1.532 in ]
適合する絶縁直径範囲 (mm): 1.55 – 2.41, 1.55 – 3.05
適合する絶縁直径範囲 (in): .061 – .12, .061 – .095
列間スペーシング (mm): 3.5, 10.85, 11.35
列間スペーシング (in): .138, .427, .447

使用条件

使用温度 (最大) : 125 °C [ 257 °F ]
使用温度範囲 : -55 – 125 °C [ -67 – 257 °F ]

動作/用途

回路用途 : 電源

業界スタンダード

UL 難燃性グレード : 未試験
認証/規格製品に適合 : SAE J2030
IP 定格 : IP68, IP6K9K

実装の特徴

実装方法 : Box
パッケージ数量 : 144

その他

サービス可能 : はい
コネクタ位置保証機構（CPA) : いいえ

SRK06-MDD-32A-001

32 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.4 mm [.134 in] Centerline, Sealable, Black, Wire & Cable, Power

SRK06-MDD-32A-001

32 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.4 mm [.134 in] Centerline, Sealable, Black, Wire & Cable, Power

極数 : 32

コネクタおよびハウジングのタイプ : メス端子用ハウジング

嵌合ピンの直径 (mm): 1, 1.55

嵌合ピンの直径 (in): .039, .061

接続タイプ : 電線対電線

ピッチ : 3.4 mm [ .134 in ]

書類

製品図面

CAD ファイル

データ シート/カタログ ページ

製品規格

仕様変更通知

仕様と特徴

製品のタイプの特徴

コネクタ形状 : 角形

混合およびハイブリッド コネクタ : はい

コネクタおよびハウジングのタイプ : メス端子用ハウジング

接続タイプ : 電線対電線

防水性 : はい

一次ロックの特徴 : ハウジング内に統合

コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

構成の特徴

極数 : 32

列数 : 4

電気的特性

動作電圧 (VDC): 48

動作電圧 (VAC): 48

公称電圧アーキテクチャ (V): 12, 24

ボディの特徴

ケーブル出口角度 : 180°

一次製品色 : 黒

コネクタおよびキーイング コード : D

端子の特徴

端子のタイプ : ソケット

端子サイズ : サイズ 16, サイズ 20

嵌合ピンの直径 (mm): 1, 1.55

嵌合ピンの直径 (in): .039, .061

端子の定格電流 (最大) (A): 7.5, 13

機械的アタッチメント

嵌合調整 : あり

嵌合調整のタイプ : キー付き

端子位置保証 : はい

ストレイン リリーフ : あり

コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

ハウジングの特徴

ハウジングの材料 : PBT

ピッチ : 3.4 mm [ .134 in ]

寸法

コネクタの高さ : 48.5 mm [ 1.909 in ]

製品長さ : 81 mm [ 3.189 in ]

製品幅 : 38.9 mm [ 1.532 in ]

適合する絶縁直径範囲 (mm): 1.55 – 2.41, 1.55 – 3.05

適合する絶縁直径範囲 (in): .061 – .12, .061 – .095

列間スペーシング (mm): 3.5, 10.85, 11.35

列間スペーシング (in): .138, .427, .447

使用条件

使用温度 (最大) : 125 °C [ 257 °F ]

使用温度範囲 : -55 – 125 °C [ -67 – 257 °F ]

動作/用途

回路用途 : 電源

業界スタンダード

UL 難燃性グレード : 未試験

認証/規格製品に適合 : SAE J2030

IP 定格 : IP68, IP6K9K

実装の特徴

実装方法 : Box

パッケージ数量 : 144

その他

サービス可能 : はい

コネクタ位置保証機構（CPA) : いいえ

製品コンプライアンス

データシート/カタログページ

混合およびハイブリッドコネクタ : はい

コネクタおよびキーイングコード : D

ストレインリリーフ : あり

コネクタ取り付けのタイプ : ケーブルマウント (フリーハンギング)
