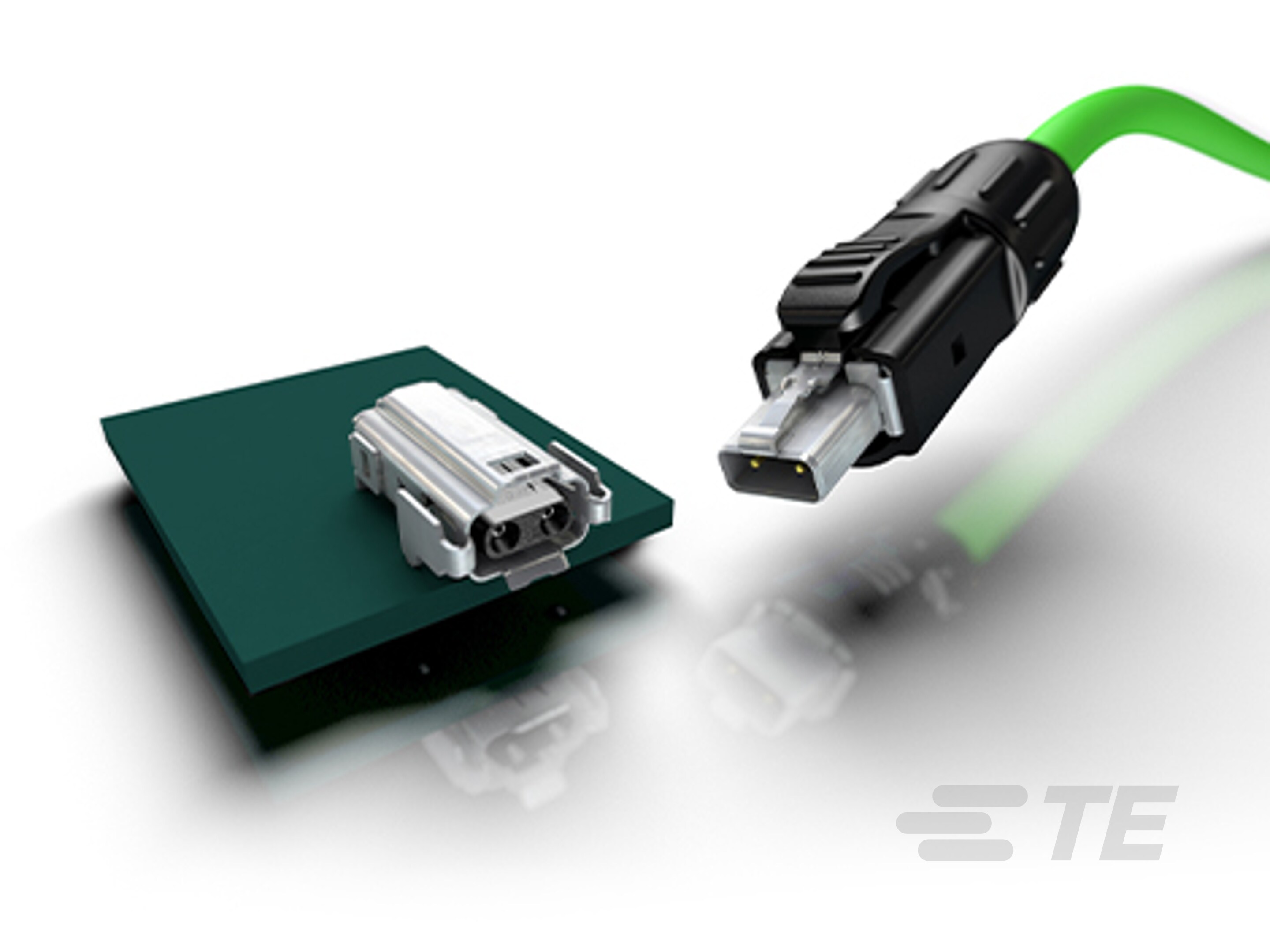

Single Pair Ethernet (SPE) IP20 Connector

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• コネクタ製品タイプ  コネクタ アセンブリ

• モジュラ ジャック製品およびプラグ製品  SPE T1 産業用

• モジュラー コネクタのスタイル  ジャック, プラグ

• 接続タイプ  ケーブル対基板

• コネクタおよびコンタクトの嵌合先  プリント基板, ワイヤ＆ケーブル

• ポート マトリックス構成  1 x 1

• 極数  2

• コネクタのコンタクト密度  標準

• PCB マウント向き  ライトアングル

• 装着済みポジション数  2

• データ レート (Mb/s) 1000

• シールド材質  ステンレス鋼

• シールドのめっき材質  ニッケルにスズめっき

• 端子嵌合面のめっき仕様  パラジウム ニッケルに金フラッシュ メッキ

• 端子の下地めっきの材料  ニッケル

• 端子のベース材質  銅合金

• 端子の定格電流 (最大) (A) 4

• PCB に対する結線方法  スルー ホール - はんだ付け

• PCB マウント リテンション タイプ  はんだテール

• 嵌合調整  あり

• パネル マウント機能  なし

• 嵌合調整のタイプ  ラッチ

• コネクタ取り付けのタイプ  ケーブル マウント (フリー ハンギング), ボード マウント

• ハウジングの色  黒

• ピッチ  2.8 mm [ .11 in ]

• ハウジングの材料  PA

• 使用温度範囲  -40 – 80 °C [ -40 – 176 °F ]

• 回路用途  パワーおよびシグナル

• シールド処理済み  はい

• UL 難燃性グレード  UL 94V-0

• 性能カテゴリ  SPE (シングル ペア イーサネット)

• パッケージ数量  100, 800

• 実装方法  バラ端子 - バッグ, リールおよびボックス

• フィールド サービス可能  いいえ
