仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 据え付け技術  圧縮

電気的特性

  • 電圧クラス (kV) ≤ 35

ボディの特徴

  • 圧縮バレルのタイプ  ロング | 規格

  • 導線のタイプ  より線

  • 対応している導線材料 

  • 一次製品の材料 

端子の特徴

  • 圧着タイプ  圧縮圧着

寸法

  • バレルの長さ (mm) 22 | 44 | 44.5 | 47 | 50 | 52.3 | 52.8 | 54 | 55.1 | 58.4 | 58.9 | 64.8 | 65 | 66 | 69.6 | 77.7 | 78 | 80 | 83.8 | 89 | 90 | 90.7 | 90.9 | 94.5 | 108.7 | 110.2 | 110.5 | 115 | 117.3 | 124.7 | 148.6 | 162.1 | 176.5

  • バレルの長さ (in) .87 | 1.73 | 1.75 | 1.85 | 1.97 | 2.06 | 2.08 | 2.13 | 2.17 | 2.3 | 2.32 | 2.55 | 2.56 | 2.6 | 2.74 | 3.06 | 3.07 | 3.15 | 3.3 | 3.5 | 3.54 | 3.57 | 3.58 | 3.72 | 4.28 | 4.34 | 4.35 | 4.53 | 4.62 | 4.91 | 5.85 | 6.38 | 6.95

  • バレルの内径 (mm) 4.6 | 5 | 5.6 | 6.3 | 6.9 | 8.4 | 9.1 | 9.7 | 10.1 | 10.2 | 11.4 | 12.4 | 12.5 | 13.8 | 14.2 | 15.2 | 16.5 | 17.8 | 18.6 | 19.3 | 21 | 23.4 | 23.6 | 26.1 | 26.2 | 28.7 | 29.7 | 30.2

  • バレルの内径 (in) .181 | .196 | .22 | .248 | .271 | .33 | .358 | .381 | .397 | .401 | .448 | .488 | .492 | .543 | .559 | .598 | .649 | .7 | .732 | .759 | .826 | .921 | .929 | 1.02 | 1.03 | 1.12 | 1.16 | 1.18

  • バレルの外径 (mm) 6.3 | 7.1 | 7.6 | 8.6 | 8.9 | 10.7 | 11.9 | 12 | 12.4 | 13.2 | 14.5 | 14.8 | 15.8 | 17.5 | 17.8 | 19.3 | 19.6 | 20.8 | 21.3 | 22.3 | 22.4 | 23.6 | 24.3 | 26.7 | 27.2 | 28.3 | 30.2 | 33.2 | 33.3 | 36.6 | 38.3 | 39.1

  • バレルの外径 (in) .248 | .279 | .299 | .338 | .35 | .421 | .468 | .472 | .488 | .519 | .57 | .582 | .622 | .688 | .7 | .759 | .771 | .818 | .838 | .877 | .881 | .929 | .956 | 1.05 | 1.07 | 1.11 | 1.18 | 1.3 | 1.31 | 1.44 | 1.5 | 1.53

  • 対応している導線の許容範囲 (AWG/kcmil) 1/0 – 1/0 | 1000 – 1000 | 1 – 1 | 2/0 – 2/0 | 2 – 2 | 250 – 250 | 3/0 – 3/0 | 300 – 300 | 350 – 350 | 4/0 – 4/0 | 400 – 400 | 4 – 4 | 500 – 500 | 600 – 600 | 6 – 6 | 750 – 750 | 800 – 800 | 8 – 8

  • 対応している導線の断面の許容範囲 (mm²) 8.36 | 10 | 13.3 | 21.2 | 25 | 35 | 42.4 | 50 | 53.5 | 67.4 | 70 | 85 | 95 | 107 | 120 | 150 | 152 | 177 | 185 | 203 | 240 | 250 | 253 | 300 | 304 | 380 | 400 | 416 | 500 | 507

動作/用途

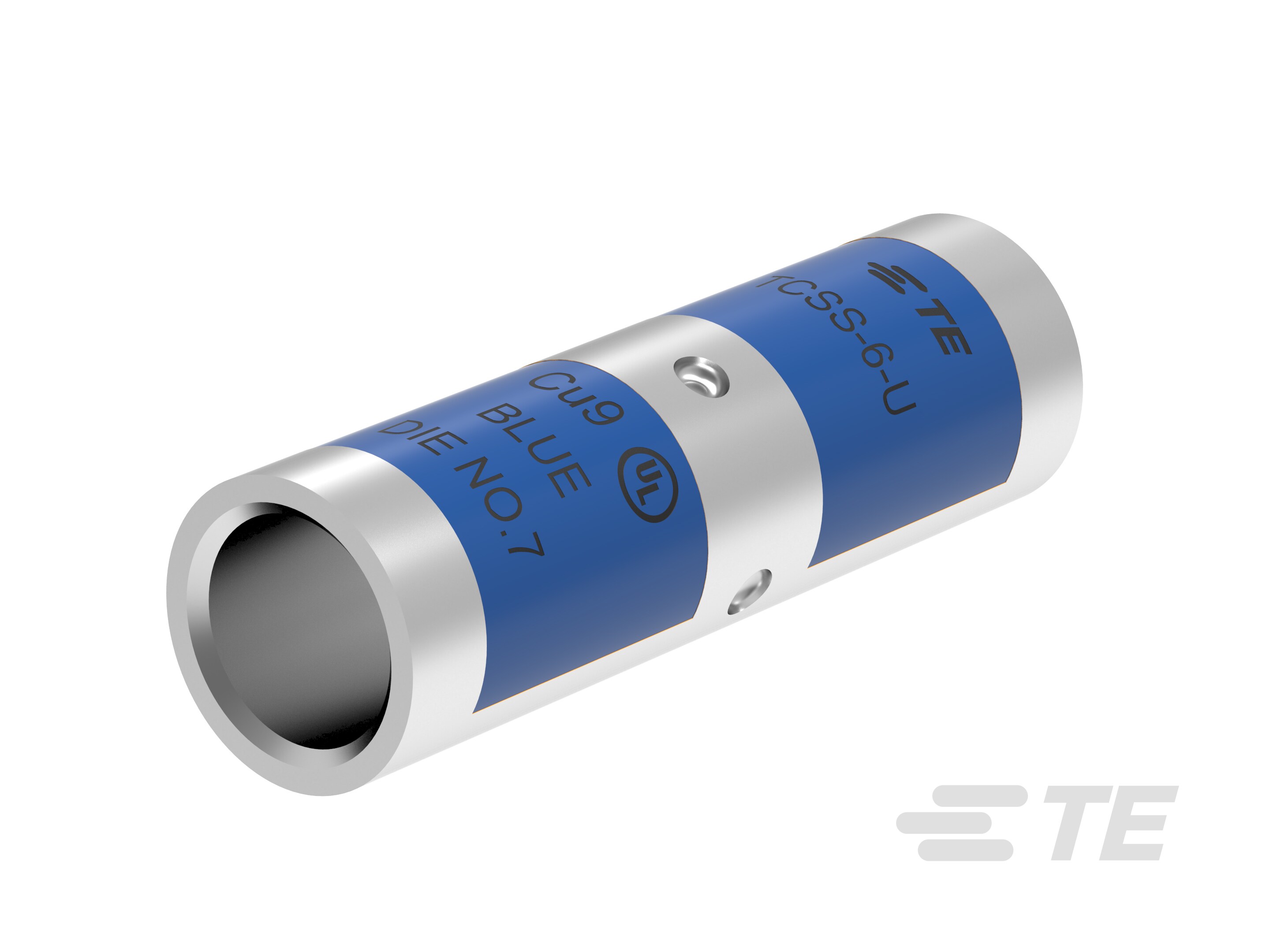

  • 圧縮コネクタ製品タイプ  スプライス

業界スタンダード

  • 認証/規格製品に適合  CSA | UL

製品在庫状況

  • 在庫状況  アメリカ

その他

  • ダイ カラー コード  オレンジ | グレー | ピンク | 白 | 紫 | 緑 | 茶 | 赤 | 青 | 黄 | 黒

参照番号

  • TE用番号 CAT-TCSS-TCSL
