.1% ワイヤレス圧力トランスデューサ
- MEAS
- MEAS U5600

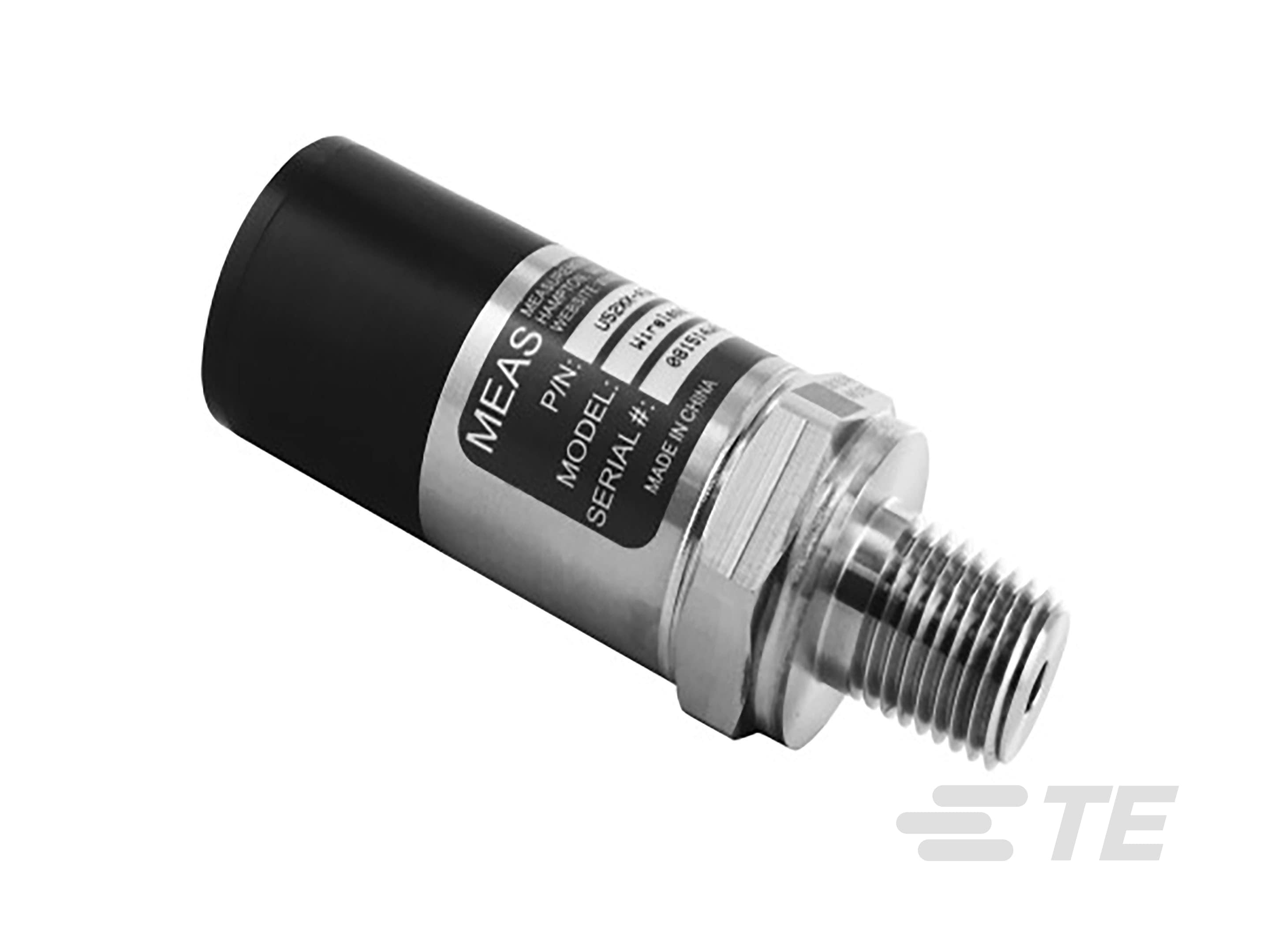

UltraStable 製品群に属する U5600 シリーズ 0.1% ワイヤレス圧力トランスデューサは、ステンレス鋼とポリカーボネートのハウジングに収容されています。
- データシート |
製品の特長
-
圧力センサのタイプ : ワイヤレス圧力トランスデューサ
-
圧力 (bar): 1 | 1.034 | 2 | 7 | 10 | 20
-
圧力 (psi): 15 | 30 | 100 | 101.52 | 145.03 | 290.07 | 300
-
圧力のタイプ : ゲージ | 絶対 | 複合
-
周波数帯域 (MHz): 2400
-
危険区域承認 : なし
概要
このワイヤレス圧力トランスデューサは、高精度の 24 ビット ADC デジタル出力を備えています。物理的配線を必要とせず、Bluetooth® 4.0 ワイヤレス通信を介してリモートでプロセスの制御と監視を行います。 U5600 シリーズ ワイヤレス圧力トランスデューサは、液体または気体圧力の測定に適しており、汚染水・蒸気・軽度の腐食性流体などの難度の高い媒体でも測定できます。圧力ポートの湿潤材料には 316L ステンレス鋼が使用されています。圧力媒体にさらされる O リングや有機物はなく、耐久性にも優れています。耐候性の U5600 ワイヤレス圧力トランスデューサは、最新の重工業 CE 要件を超える性能を備えています。この製品は、中量から大量生産の OEM のお客様を対象としています。TE では、数量や用途に応じて U5600 のカスタム設計も承ります。ここに記載されていない構成もご用意できます。詳細についてはお問い合わせください。
製品の特長
- 強化された圧力精度
- デジタル 24 ビット ADC 出力、I²C プロトコル
- ワイヤレス Bluetooth® 4.0 接続
- CE 規格適合、各種圧力ポート付き
- コンパクトなバッテリー駆動 (CR2050)
- ステンレス鋼スナバ (オプション)
- 耐候性 (保護等級 IP66/IP67)
- ゲージ圧、密閉圧、絶対圧、複合圧の測定
- 重工業 CE 認定取得
- 10 V/m EMI 保護
- 圧力精度 ±0.1%
- 総合精度 ±1.0%
- 温度出力精度 ±3°C
- 補償温度 -10°C ～ +60°C
- 動作温度 -20°C ～ +85°C
- iOS、Android™、Windows® XP/7 に対応
アプリケーション
- 産業プロセス制御および監視
- 高度 HVAC システム
- 冷蔵システム
- 自動車用テスト スタンド
- オフロード車両
- ポンプおよびコンプレッサ
- 液圧・空気圧システム
- 農業機械
- エネルギ生成および管理
- プール・スパ ポンプの監視
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
圧力センサのタイプ ワイヤレス圧力トランスデューサ
-
圧力のタイプ ゲージ | 絶対 | 複合
構成の特徴
-
電気接続 コネクタなし
電気的特性
-
供給電圧範囲 (V) 2.7 | 3
信号特性
-
周波数帯域 (MHz) 2400
ボディの特徴
-
ポートの材質 316L
寸法
-
六角幅 (平坦部) 24 mm [ .944 in ]
-
製品高さ 48.26 mm [ 1.9 in ]
使用条件
-
圧力 (bar) 1 | 1.034 | 2 | 7 | 10 | 20
-
圧力 (psi) 15 | 30 | 100 | 101.52 | 145.03 | 290.07 | 300
-
使用温度範囲 (°C) -20 – 85 | -20 – 60
-
使用温度範囲 (°F) -4 – 140 | -4 – 185
動作/用途
-
出力信号のタイプ Bluetooth
-
耐プレッシャ レンジ 3X 定格
-
圧力精度 ±0.1% FSO
業界スタンダード
-
危険区域承認 なし
その他
-
センサ オプション IP67 保護 | 粘着ラベル
-
ポート フィッティング 1/4-18 NPT | 1/4 MBSPP | 1/4 MNPT | 1/8-27 NPT | 7/16 20UNF オス SAE J1926-2 ストレートねじ山 O リング | G1/4 DIN3852 フォーム E ガスケット DIN3869-14 NBR | M20 x 1.5 mm ISO 6149-2
参照番号
-
TE用番号 CAT-PTT0064
