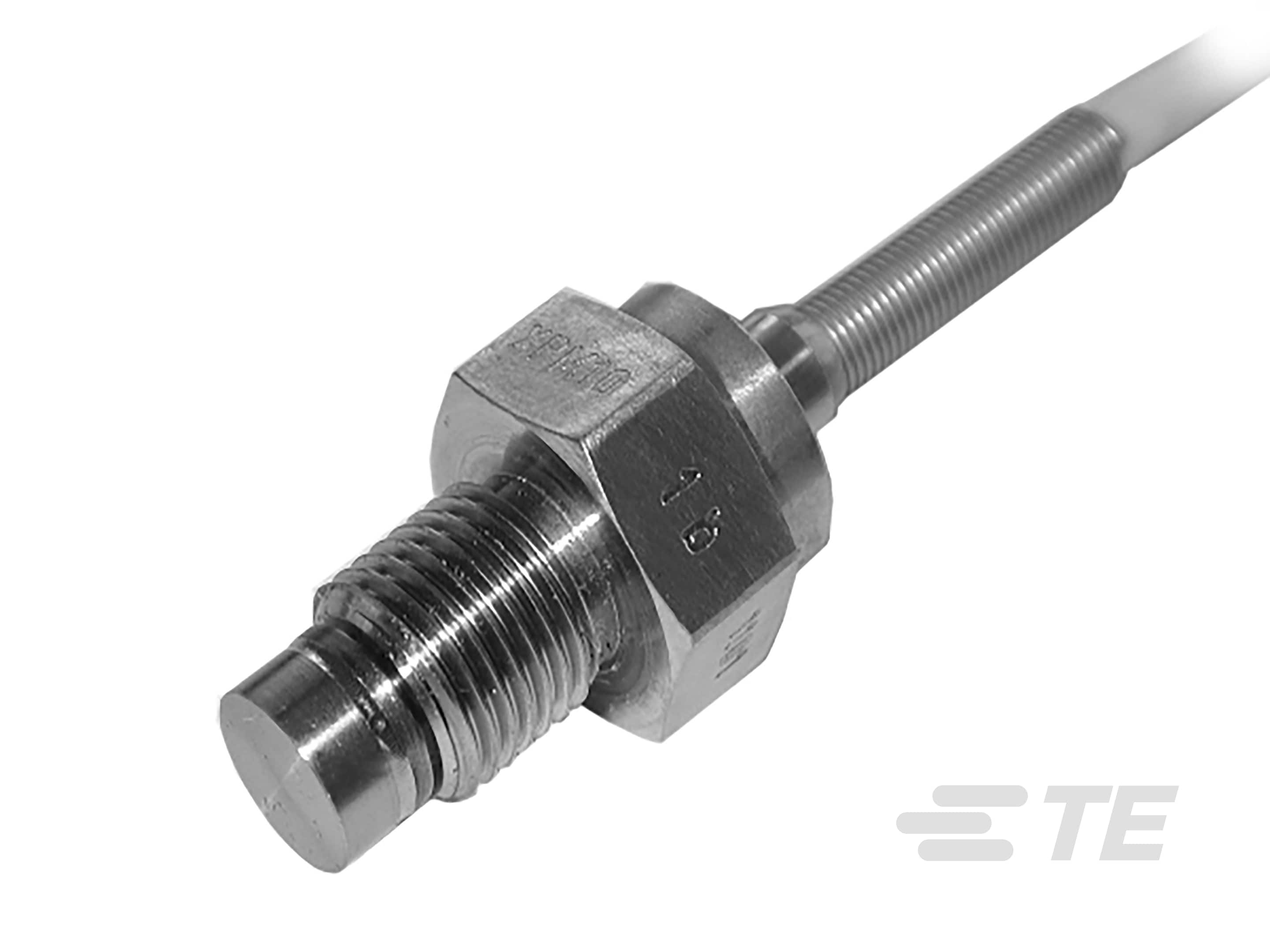

M10X1 mV ミニチュア圧力トランスデューサ
- MEAS
- MEAS XPC10
XPC10 シリーズ M10X1 mV ミニチュア圧力トランスデューサは、-40 ～ 220°C の温度環境 (非増幅モデルの場合) で静的および動的圧力を測定するために特別に設計されています。
- データシート |
製品の特長
-
圧力センサのタイプ : ミニチュア圧力トランスデューサ
-
圧力のタイプ : ゲージ | 密閉済み | 絶対
-
出力信号のタイプ : .5 – 4.5 V | 1.2 mV/V | 120 mV
-
圧力 (bar): 10 | 20 | 35 | 50 | 70 | 100 | 200 | 350 | 500
-
圧力 (psi): 150 | 300 | 500 | 750 | 1000 | 1500 | 3000 | 5000 | 7500
-
供給電圧範囲 (V): 10 | 10 – 30
概要
XPC10 シリーズ M10X1 mV ミニチュア圧力トランスデューサはステンレス鋼の頑丈な構造を持ち、幅広い過酷な環境で腐食性の液体および気体に対して使用するのに適しています。 容易な取り付けと長期的な性能の維持を実現するため、このミニチュア圧力センサには TE の最先端のねじ山構造技術が組み込まれており、取り付けトルクによるゼロシフトが実質的になくなります。XPC10 のコア技術は、ホイートストン ブリッジ回路に配線された金属箔ひずみゲージで構成されており、温度安定性に優れています。オプションで増幅器を組み込むこともできます。また、カスタム設計としてすべてのレンジに対応した PT1000 温度プローブも用意されています。ご要望に応じて、TE 製センサの選択や使用に役立つガイドや便利なヒントが掲載された参考資料をお届けします。
利点
- 10 ～ 500 bar (150 ～ 7,500 psi) の絶対圧・密閉圧・ゲージ圧の測定が可能
- -40 ～ 220ºC (-40 ～ 428°F) の広い使用温度範囲
- ステンレス鋼構造
- 静的および動的用途向け
- 取り付けトルクに対する低感度
- M10x1 または 3/8-24UNF ねじ山
- 最大 ±0.25% F.S. の線形性
- オプションで増幅器を内蔵
- ご要望に応じてチタン製のボディもご用意
- オプションの IP67 侵入保護
用途
- エアロスペース
- テスト ベンチ
- オーブン監視機器
- 冷却調整システム
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
圧力センサのタイプ ミニチュア圧力トランスデューサ
-
圧力のタイプ ゲージ | 密閉済み | 絶対
構成の特徴
-
電気接続 Cable .2 m | ケーブル .5 m | ケーブル 10 m | ケーブル 11 m | ケーブル 15 m | ケーブル 2 m | ケーブル 3 m | ケーブル 4 m | ケーブル 5 m | ケーブル 6 m | ケーブル 8 m | コネクタなし | 一体型コネクタ
電気的特性
-
供給電圧範囲 (V) 10 | 10 – 30
ボディの特徴
-
ポートの材質 ステンレス鋼
寸法
-
製品直径 15 mm [ .59 in ]
-
六角幅 (平坦部) 15 mm [ .59 in ]
-
製品高さ (mm) 7 | 10.5 | 14 | 21.5 | 21.6
-
製品高さ (in) .28 | .414 | .55 | .846 | .85
使用条件
-
圧力 (bar) 10 | 20 | 35 | 50 | 70 | 100 | 200 | 350 | 500
-
圧力 (psi) 150 | 300 | 500 | 750 | 1000 | 1500 | 3000 | 5000 | 7500
-
使用温度範囲 (°C) -40 – 220 | -40 – 120
-
使用温度範囲 (°F) -40 – 428 | -40 – 248
動作/用途
-
出力信号のタイプ .5 – 4.5 V | 1.2 mV/V | 120 mV
-
耐プレッシャ レンジ 1.5X FS
-
圧力精度 ±0.25% FSO | 下限 ± .25% FSO
その他
-
センサ オプション IP67 保護 | オプションなし | ケーブル長 | シールド ケーブル | 補償温度範囲
-
ポート フィッティング 3/8-24 UNF オス | M10x1 オス
