静的および動的圧力トランスデューサ

静的および動的圧力トランスデューサ-CAT-PTT0021
  • MEAS
|
  • MEAS P125

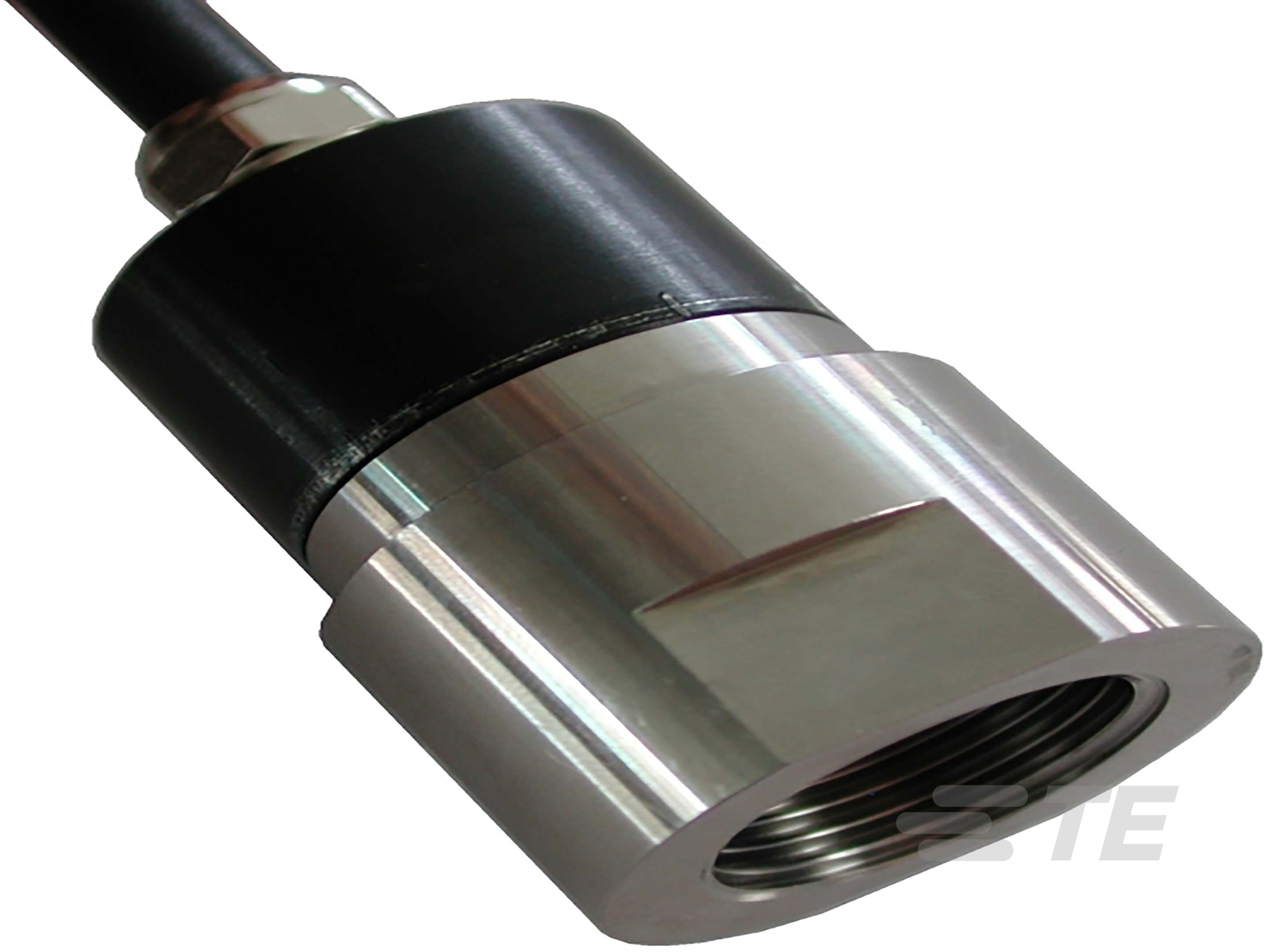

P125 は、最大 7000 bar (600 kpsi) の静的および動的圧力を測定できるように設計された高圧トランスデューサです。
詳細表示 標準
TEとつながる

製品の特長

  • 圧力センサのタイプ : 産業用圧力トランスデューサ

  • 圧力 (bar): 4000 | 7000

  • 圧力 (psi): 60000 | 100000

  • 圧力のタイプ : ゲージ

  • 供給電圧範囲 (V): -15 – 15 | 10 – 26 | 10 – 30

  • 出力信号のタイプ : 16±.3 mA | 4±.2 V | 5±.25 V

より入手可能

LADD Inc
概要

機構設計およびステンレス鋼構造により、ほとんどの活性液体と疲労試験に対する耐性を備えています。 センシング素子には、薄いひずみゲージを備えた温度補償型のホイートストン ブリッジが組み込まれています。TE が提供する増幅型アナログ バージョンで、0.5 ～ 4.5V、0 ～ 5V、4 ～ 20mA を得られます。



フラッシュ ダイアフラム設計のミニチュアについては、モデル XPM6 が最大 1 000 bar (15 kpsi) の測定に対応します。



TE は、センサの設計と製造に長年携わってきた経験を基に、センサを特定の用途や試験環境に合わせてカスタマイズまたは設計する業務を請け負っています。また、お客様のニーズに応えるため、完成されたターンキー システムもご用意しています。当社の調整エレクトロニクスは、センサを駆動し、電子信号を増幅して、データをデジタルで表示します。ターンキー測定システムは、適切に構成されたコンポーネントがキャリブレーション済みの状態でお手元に届くため、すぐに使用できます。

特長

  •  2000 ～ 7000 bar の圧力レンジに対応
  • ステンレス鋼
  • 疲労試験に対応する堅牢性
  • オプションで高レベル出力
  • 静的および動的用途向け
  • 最大 ±0.3% F.S. の線形性
  • 高圧ジャンクションに対応する M16x1.5 のねじ山
  • アナログ張力と電流出力
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 圧力センサのタイプ  産業用圧力トランスデューサ

  • 圧力のタイプ  ゲージ

構成の特徴

  • 電気接続  ケーブル 10 m | コネクタなし

電気的特性

  • 供給電圧範囲 (V) -15 – 15 | 10 – 26 | 10 – 30

ボディの特徴

  • ポートの材質  アルミニウム合金 | ステンレス鋼

寸法

  • 製品直径  29 mm [ 1.14 in ]

  • 製品高さ  53 mm [ 2.08 in ]

使用条件

  • 圧力 (bar) 4000 | 7000

  • 圧力 (psi) 60000 | 100000

  • 使用温度範囲  -20 – 80 °C [ -4 – 176 °F ]

動作/用途

  • 出力信号のタイプ  16±.3 mA | 4±.2 V | 5±.25 V

  • 耐プレッシャ レンジ  1.2X FS | 1.5X FS

  • 圧力精度  ±0.5% FSO

その他

  • センサ オプション  ケーブル長 10 m | コネクタ出力

  • ポート フィッティング  M16x1.5

参照番号

  • TE用番号 CAT-PTT0021

関連資料

データ シート/カタログ ページ
