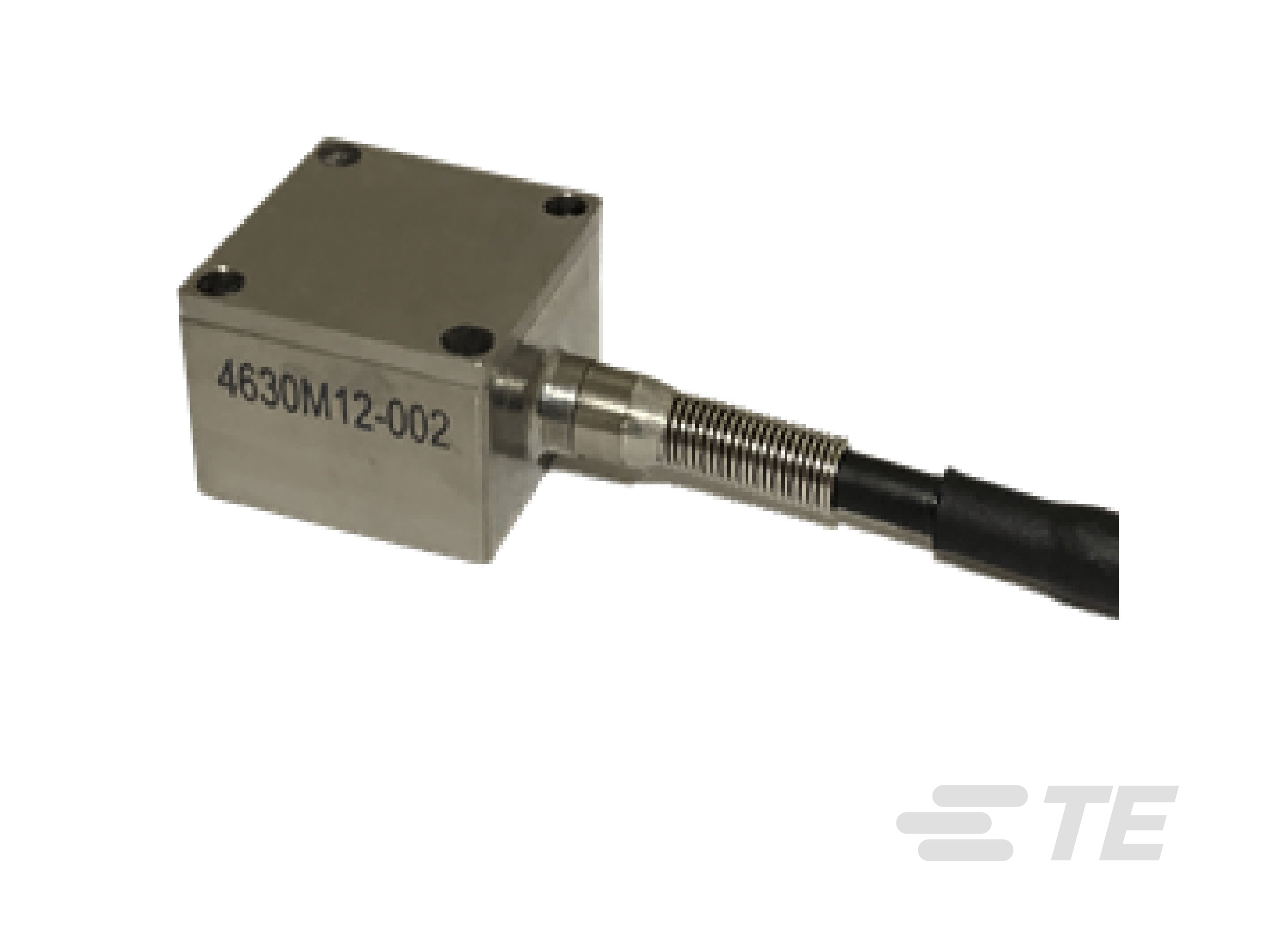

堅牢型高精度 3 軸加速度計
- MEAS
- MEAS 4630M12 ,
- MEAS 4630M14
4630M12 および 4630M14 シリーズガス減衰加速度計は、±2 ～ ±200g のレンジで利用できる超安定型の MEMS DC 3 軸振動センサです。
製品の特長
-
加速度計タイプ : MEMS DC
-
振動センサの製品タイプ : MEMS 加速度計
-
検知軸数 : 3 軸
-
周波数応答 (Hz): 0-2000
-
フル スケール電圧出力 (VDC): ±5
概要
これらの加速度計は、-55°C ～ +125°C の使用温度範囲全体で 2% 未満の総合誤差バンドの比類ない精度を特徴としています。 モデル 4630M12 および 4630M14 加速度計は、ガス減衰可変静電容量 MEMS センシング素子を一体型オーバーレンジ ストップに組み込み、高 g 衝撃保護と DC ～ 2000 Hz の広い帯域幅を提供します。これらの加速度計は小型の溶接チタン ハウジングに収容され、編組にポリアミドが一体化した堅牢なストレイン リリーフとケーブルの設計によって過酷で要求の高い測定用途に対応します。TE Connectivity (TE) では、単軸バージョンについてもモデル 4602 および 4604 加速度計を提供しています。
特徴
- ±2 g ～ ±200 g のダイナミック レンジ
- 6,000 g の衝撃保護
- 3 つの独立した回路
- 増幅出力、信号調整
- ガス減衰 MEMS センサ
- 一体型ストレイン リリーフ
- 8 ～ 36 Vdc の励起電圧
適用事例
- フライト試験
- フラッタおよびナセル振動
- 構造試験
- 試験および計装
- 性能試験
- 路上ロード試験
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
センサ パッケージ プラグ アンド プレイ
-
加速度計タイプ MEMS DC
-
振動センサの製品タイプ MEMS 加速度計
-
出力のタイプ DC
構成の特徴
-
電気接続 一体型ケーブル
電気的特性
-
フル スケール電圧出力 (VDC) ±5
-
駆動電圧 (VDC) 8 – 36
-
ゼロ加速度出力 (mV) ±50
信号特性
-
周波数応答 (Hz) 0-2000
ボディの特徴
-
一次製品の材料 チタン
-
検知軸数 3 軸
-
製品重量 30 g [ 1.06 oz ]
機械的アタッチメント
-
取り付けのタイプ ねじ
使用条件
-
使用温度範囲 -55 – 125 °C [ -67 – 257 °F ]
その他
-
加速レンジ (±) (g) 2, 5, 10, 30, 50, 100, 200
-
感度 (mV/g) 10, 20, 40, 67, 200, 400, 1000
-
非線形性 (%FSO) ±.1
参照番号
-
TE用番号 CAT-PPA0121
