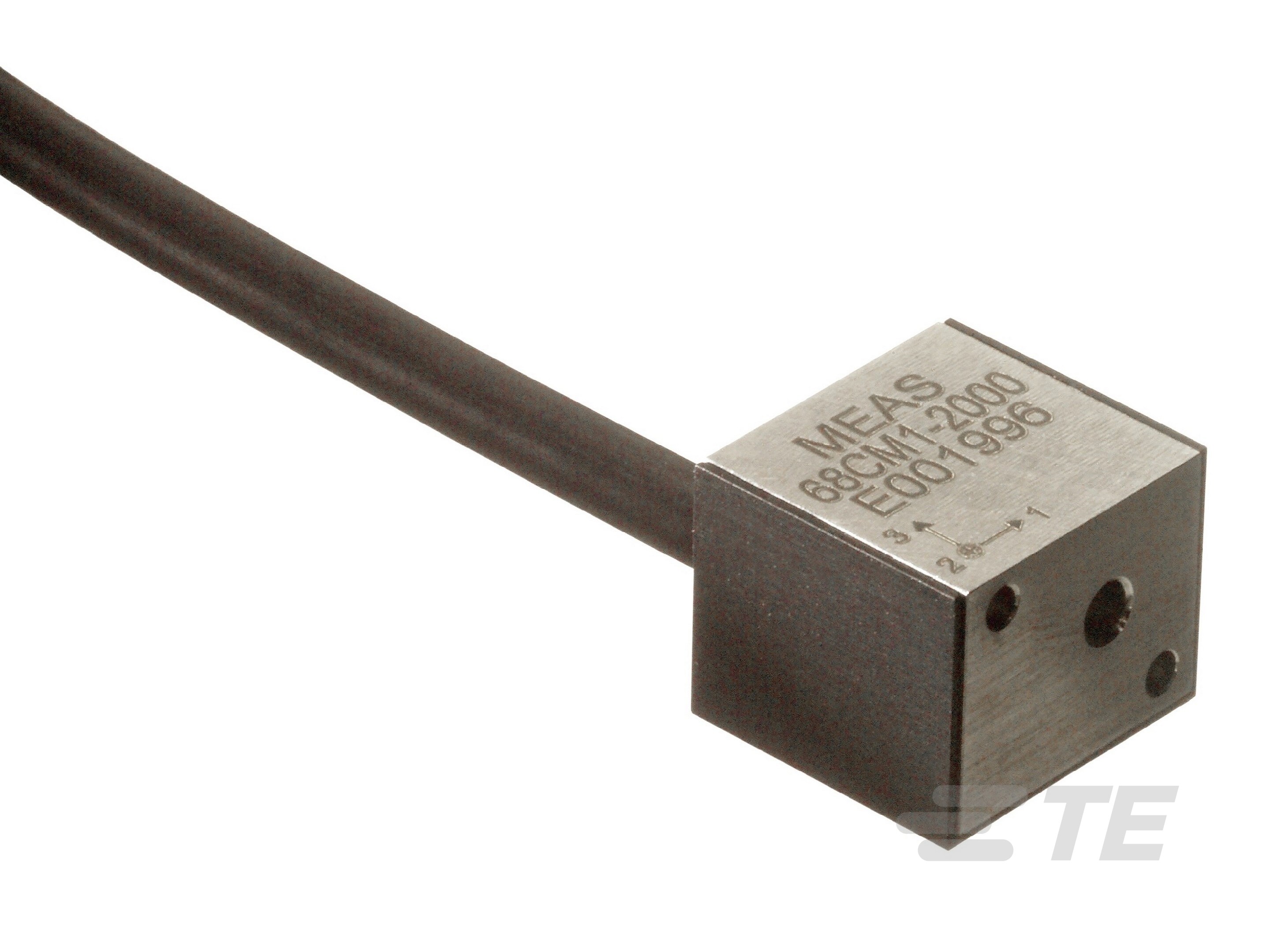

WorldSID 承認 3 軸加速度計

WorldSID 承認 3 軸加速度計-CAT-PPA0063
  • MEAS
|
  • MEAS 68C
    • ,
  • 68CM1
68CM1 衝突試験用加速度計は、WorldSID 擬人化ダミー計装用として承認されており、横感度仕様 ≦ 1 %を含む SAE-J211 および SAE-J2570 のすべての要件を満たしています。
詳細表示 標準
TEとつながる

製品の特長

  • 加速度計タイプ : MEMS DC

  • 振動センサの製品タイプ : MEMS 加速度計

  • 検知軸数 : 3 軸

  • 周波数応答 (Hz): 0-1000 ～ 0-4000 | 0-2000 | 0-3500

  • フル スケール電圧出力 (VDC): ±.1

より入手可能

LADD Inc
概要

68CM1 3 軸衝突試験用加速度計は、優れた周波数応答、線形性、横感度および長期ドリフト特性を備え、人体模擬試験装置（ATD）ダミー計装向けに卓越した性能を発揮します。この 3 軸加速度計は、優れた安定性および測定精度を備えた次世代ピエゾ抵抗チップを特長としています。68CM1 モデル加速度計は、±50 g ～ ±2000 g の範囲で利用可能で、公称 4000 Ω インピーダンスのフルブリッジ構成により、市場の低インピーダンス設計と比較して短いウォームアップ時間と最小限のドリフトを実現します。



68CM1 は、個別に保護されたセンサ サブアセンブリを備えたコンパクトなステンレス鋼ハウジングを特長としており、優れた耐衝撃性と最大 4000 Hz までのフラットな周波数応答を提供します。この加速度計は、3 軸すべてで同一の広帯域周波数応答を備えています。



特長

  • 3 軸 MEMS DC 加速度計
  • WorldSID 承認
  • SAE J211/J2570 準拠
  • ISO6487 規格に適合
  • ダイナミック レンジ：±50 g ～ ±2000 g
  • 横方向感度：≦1 %（オプション）
  • 帯域幅（全軸）：0 ～ 4000 Hz
  • 標準 ZMO：≦25 mV
  • 線形性：≦1 %
  • 衝撃保護：10,000 g
  • 励起電圧：DC 2 ～ 10 V
  • ガス減衰：最適化済み
  • ウォームアップ時間：≦10 秒

用途

製品カテゴリ

自動車、産業車両、および商用車用センサ

TE は、多様なセンサ技術の製品ラインアップに加え、要求の厳しい乗用車および商用車用途の幅広い領域で定量的な価値を提供してきた豊富な実績に基づく、深い用途知見を有しています。

用途

自動車ブレーキ用安全性センサ

当社の高度な速度センサ、位置センサ、湿度センサ、圧力センサは、ブレーキ性能と車両安全性の限界を押し広げます。

今すぐお問い合わせください。

TE の設計エンジニアが、お客様の機械的・電気的な要件に対応する、コスト効率に優れた信頼性の高いソリューションを提供します。お客様の要件に適合する標準設計およびカスタム設計については、TE までお問い合わせください。
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • センサ パッケージ  プラグ アンド プレイ

  • 加速度計タイプ  MEMS DC

  • 振動センサの製品タイプ  MEMS 加速度計

構成の特徴

  • 電気接続  一体型ケーブル

電気的特性

  • 駆動電圧範囲 (VDC) 2 – 10

  • ゼロ加速度出力 (mV) ±25

  • フル スケール電圧出力 (VDC) ±.1

信号特性

  • 周波数応答 (Hz) 0-1000 ～ 0-4000 | 0-2000 | 0-3500

ボディの特徴

  • 一次製品の材料  ステンレス鋼

  • 製品重量  9 g [ .315 oz ]

  • 検知軸数  3 軸

機械的アタッチメント

  • センサマウントのタイプ  ねじ取り付け

使用条件

  • 使用温度範囲 (°C) -40 – 90 | -20 – 93

  • 使用温度範囲 (°F) -40 – 194 | -4 – 200

動作/用途

  • 出力電流のタイプ  DC

業界スタンダード

  • IP 定格  IP61

その他

  • 非線形性 (FSO) (%) ±1

  • 加速レンジ (±) (g) 500 | 2000

  • 感度 (mV/g) .1 | .3 | .6
