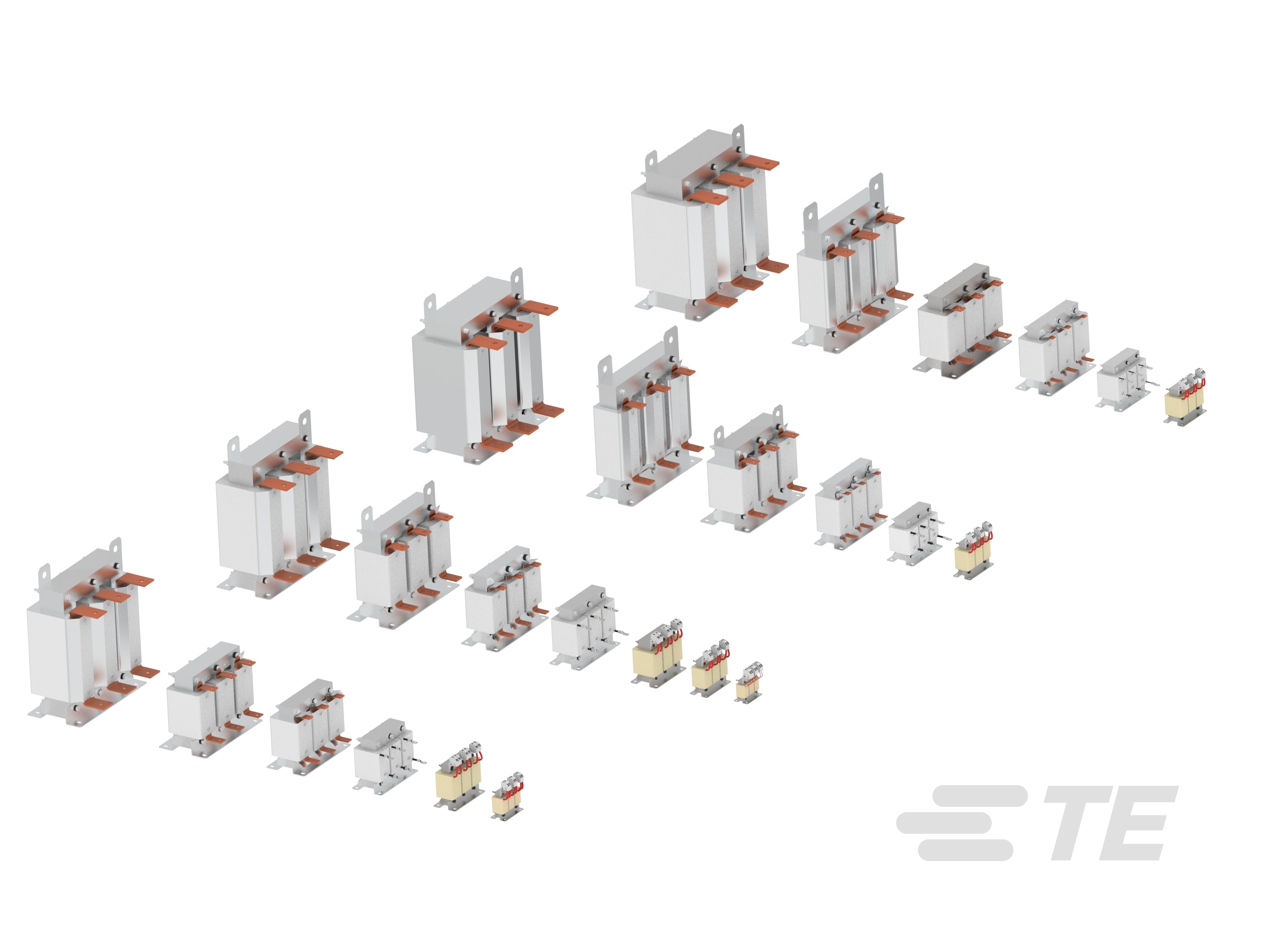

三相ラインリアクトル – 690V での効率的な主電源障害軽減

RWK3062 は、690V ネットワーク用に設計された 2% 三相ラインリアクトルです。信頼性が高く経済的なソリューションによって主電源の障害を軽減します。電源側の高調波を効果的に低減し、転流ノッチを最小限に抑え、突入電流を制限して全体的な電源品質とシステムの安定性を向上させます。

詳細表示標準

TEとつながる

製品の特長

配線構成 : DELTA (3 ワイヤ + アース)
定格電流 (A): 1 | 3 | 5 | 7 | 10 | 15 | 21 | 26 | 30 | 41 | 51 | 62 | 76 | 100 | 120 | 150 | 180 | 220 | 280 | 350 | 440 | 490 | 550 | 690 | 870

より入手可能

製品	TE製品番号:	文書	定格電流
RWK3062-3-88-E0XXX	819736-SF	\u88FD\u54C1\u56F3\u9762	3 A
RWK3062-21-89-E0XXX	819741-SF	\u88FD\u54C1\u56F3\u9762	21 A
RWK3062-100-99-E0XXX	819748-SF	3D \u30E2\u30C7\u30EB	100 A
RWK3062-350-99-E0XXX	819754-SF	3D \u30E2\u30C7\u30EB	350 A
RWK3062-5.5-88-E0XXX	819737-SF	\u88FD\u54C1\u56F3\u9762	5 A
RWK3062-30-92-E0XXX	819743-SF	3D \u30E2\u30C7\u30EB	30 A
RWK3062-76-99-E0XXX	819747-SF	3D \u30E2\u30C7\u30EB	76 A
RWK3062-440-99-E0XXX	819755-SF	3D \u30E2\u30C7\u30EB	440 A
RWK3062-550-99-E0XXX	819757-SF	3D \u30E2\u30C7\u30EB	550 A
RWK3062-180-99-E0XXX	819751-SF	3D \u30E2\u30C7\u30EB	180 A
RWK3062-870-99-E0XXX	819759-SF	3D \u30E2\u30C7\u30EB	870 A
RWK3062-10-88-E0XXX	819739-SF	\u88FD\u54C1\u56F3\u9762	10 A
RWK3062-15-89-E0XXX	819740-SF	\u88FD\u54C1\u56F3\u9762	15 A
RWK3062-26-92-E0XXX	819742-SF	3D \u30E2\u30C7\u30EB	26 A
RWK3062-41-92-E0XXX	819744-SF	\u88FD\u54C1\u56F3\u9762	41 A
RWK3062-120-99-E0XXX	819749-SF	3D \u30E2\u30C7\u30EB	120 A
RWK3062-280-99-E0XXX	819753-SF	3D \u30E2\u30C7\u30EB	280 A
RWK3062-220-99-E0XXX	819752-SF	3D \u30E2\u30C7\u30EB	220 A
RWK3062-150-99-E0XXX	819750-SF	3D \u30E2\u30C7\u30EB	150 A
RWK3062-1.5-88-E0XXX	819735-SF	3D \u30E2\u30C7\u30EB	1 A
RWK3062-7.5-88-E0XXX	819738-SF	\u88FD\u54C1\u56F3\u9762	7 A
RWK3062-62-99-E0XXX	819746-SF	\u88FD\u54C1\u56F3\u9762	62 A
RWK3062-51-92-E0XXX	819745-SF	\u88FD\u54C1\u56F3\u9762	51 A
RWK3062-490-99-E0XXX	819756-SF	3D \u30E2\u30C7\u30EB	490 A
RWK3062-690-99-E0XXX	819758-SF	3D \u30E2\u30C7\u30EB	690 A

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

入力結線のタイプ バスバー | リング端子 | 端子台
出力結線のタイプ バスバー | リング端子 | 端子台

構成の特徴

配線構成 DELTA (3 ワイヤ + アース)

電気的特性

動作電圧 (VAC) 690
電力定格 (kW) 1.6 | 3.1 | 5.7 | 7.9 | 11 | 16 | 21 | 26 | 31 | 43 | 53 | 64 | 79 | 108 | 128 | 157 | 189 | 228 | 286 | 358 | 451 | 508 | 572 | 715 | 900
定格電流 (A) 1 | 3 | 5 | 7 | 10 | 15 | 21 | 26 | 30 | 41 | 51 | 62 | 76 | 100 | 120 | 150 | 180 | 220 | 280 | 350 | 440 | 490 | 550 | 690 | 870

機械的アタッチメント

製品のマウントのタイプ 壁面取り付け

参照番号

TE用番号 CAT-PE4-R3062

データシート/カタログページ

3-Phase Line Reactors RWK3062 pdf 英語
