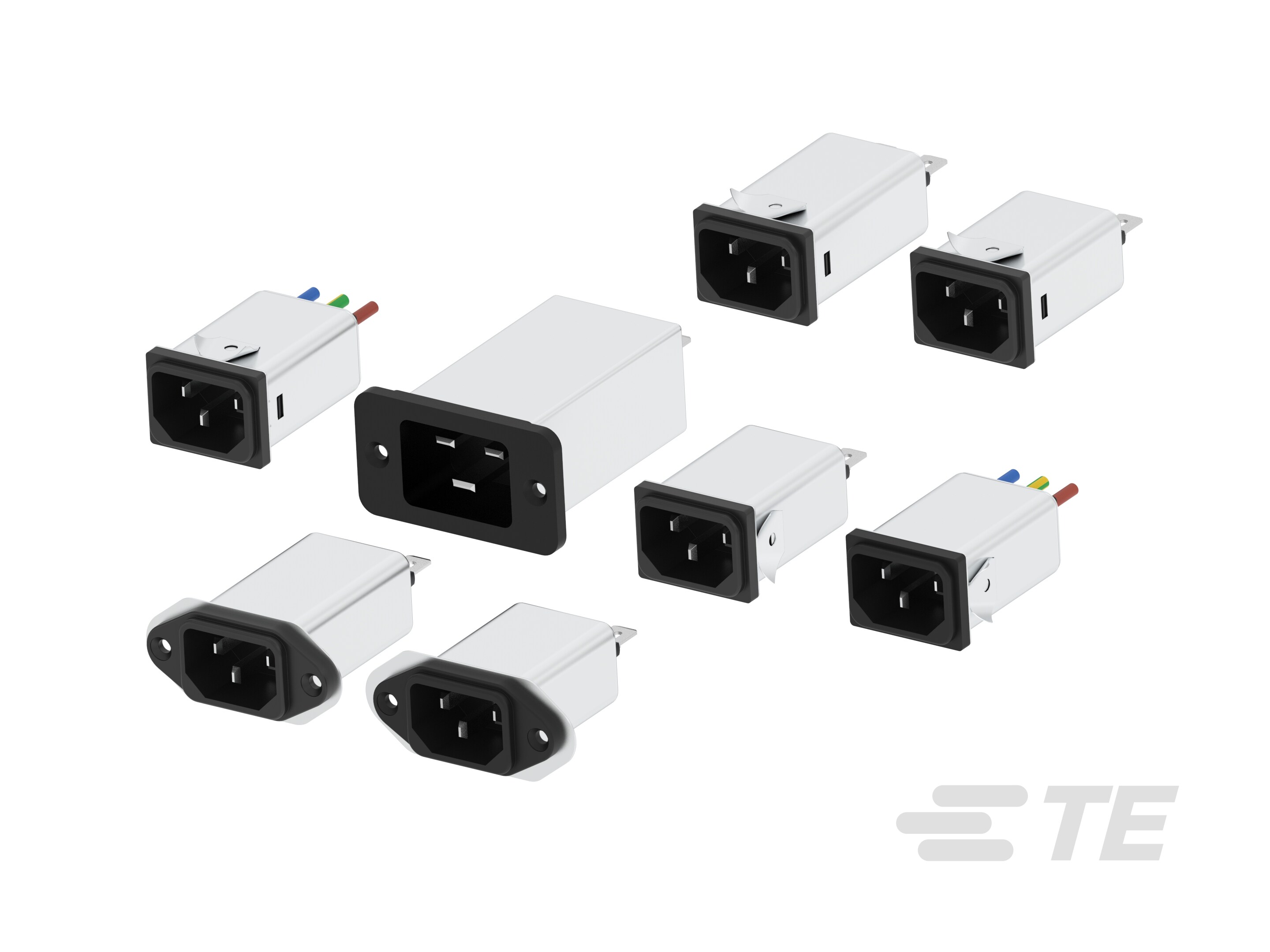

FN9222/FN9222E IEC インレットフィルタ – コンパクトな EMC ソリューション、アースラインチョーク (オプション)

FN9222 および FN9222E IEC インレットフィルタは、定格電流が最大 20 A で、性能対サイズ比が非常に優れています。FN9222E バージョンには、EMC 性能を高めるアースラインチョークが内蔵されています。どちらのフィルタも、IEC/EN 60601-1 に準拠した医療用 (B タイプ) バージョンが用意されています。また、施工が容易なスナップイン取り付け (S タイプおよび S1 タイプ) が可能です。その他のオプションには、ホットインレットバージョン (HI タイプ)、過電圧保護 (Z タイプ)、広い取り付けフランジがあります。

詳細表示標準

TEとつながる

製品の特長

フィルタリング要件 : フィルタなし
定格電流 (最大) (A): 1 | 3 | 6 | 8 | 10 | 12 | 15 | 16 | 20
出力結線のタイプ : ファストン | リッツ線 | ワイヤリード
汚染度 : PD2
IP 定格 : IP40

より入手可能

製品	TE製品番号:	文書	定格電流 (最大)	出力結線のタイプ	汚染度	UL 難燃性グレード	アースチョークオプション	漏れ電流 (最大) (AC120V、60Hz)	漏れ電流 (最大) (AC250V、50Hz)	EU ELV 準拠
FN9222ES1-6-06	802894-SF	3D \u30E2\u30C7\u30EB	6 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222ES1-10-06	802896-SF	3D \u30E2\u30C7\u30EB	10 A	ファストン	PD2	UL 94V-2	はい	180 µA	310 µA	-
FN9222ESB-10-06	802908-SF	3D \u30E2\u30C7\u30EB	10 A	ファストン	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222ES1B-1-06	802916-SF	3D \u30E2\u30C7\u30EB	1 A	ファストン	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222ES1B-8-06	802919-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222ESR-1-06	802923-SF	3D \u30E2\u30C7\u30EB	1 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222ES1B-15-06	802922-SF	3D \u30E2\u30C7\u30EB	15 A	ファストン	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222ESR-15-06	802929-SF	3D \u30E2\u30C7\u30EB	15 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222ES1R-1-06	802930-SF	3D \u30E2\u30C7\u30EB	1 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222ES1R-8-06	802933-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222UZ-8-06	803435-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222ES1B-12-06	802921-SF	3D \u30E2\u30C7\u30EB	12 A	ファストン	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222ESR-8-06	802926-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222EU-15-06	802943-SF	3D \u30E2\u30C7\u30EB	15 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222U-12-06	803430-SF	3D \u30E2\u30C7\u30EB	12 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222UZ-1-06	803432-SF	3D \u30E2\u30C7\u30EB	1 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222S-12-06	803789-SF	3D \u30E2\u30C7\u30EB	12 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222S-1-06-20	816019-SF	3D \u30E2\u30C7\u30EB	1 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222B-15-06HI	801848-SF	3D \u30E2\u30C7\u30EB	15 A	ファストン	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222S1B-6-06	801853-SF	3D \u30E2\u30C7\u30EB	6 A	ファストン	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222S1B-10-06	801854-SF	3D \u30E2\u30C7\u30EB	10 A	ファストン	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222-12-07	801947-SF	3D \u30E2\u30C7\u30EB	12 A	リッツ線	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222S-1-07	801967-SF	3D \u30E2\u30C7\u30EB	1 A	リッツ線	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222SB-15-07	801984-SF	3D \u30E2\u30C7\u30EB	15 A	リッツ線	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222S1B-12-07	801989-SF	\u88FD\u54C1\u56F3\u9762	12 A	リッツ線	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222RA-6-06	802089-SF	3D \u30E2\u30C7\u30EB	6 A	ファストン	PD2	UL 94V-0	はい	180 µA	70 µA	-
FN9222ES-12-06	802884-SF	3D \u30E2\u30C7\u30EB	12 A	ファストン	PD2	UL 94V-2	はい	180 µA	310 µA	-
FN9222ES1B-10-06	802920-SF	3D \u30E2\u30C7\u30EB	10 A	ファストン	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222ESR-6-06	802925-SF	3D \u30E2\u30C7\u30EB	6 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222ES1R-3-06	802931-SF	3D \u30E2\u30C7\u30EB	3 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222ES1R-10-06	802934-SF	3D \u30E2\u30C7\u30EB	10 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222EU-12-06HI	802944-SF	3D \u30E2\u30C7\u30EB	12 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222EU-15-06HI	802945-SF	3D \u30E2\u30C7\u30EB	15 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222S-3-06-20	803333-SF	3D \u30E2\u30C7\u30EB	3 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222U-10-06	803429-SF	3D \u30E2\u30C7\u30EB	10 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222S1R-8-06	801938-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222S1B-15-07	801990-SF	3D \u30E2\u30C7\u30EB	15 A	リッツ線	PD2	UL 94V-0	はい	0 µA	0 µA	-
FN9222EU-8-06	802940-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222EU-12-06	802942-SF	3D \u30E2\u30C7\u30EB	12 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222R-8-06	803334-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222UZ-6-06	803434-SF	3D \u30E2\u30C7\u30EB	6 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222S1-1-06	803767-SF	3D \u30E2\u30C7\u30EB	1 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222-15-06HI	803932-SF	3D \u30E2\u30C7\u30EB	15 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222A-8-06	804225-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	180 µA	70 µA	-
FN9222SR-3-07-20	810005-SF	\u88FD\u54C1\u56F3\u9762	3 A	ワイヤリード	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222UZ-3-06	803433-SF	3D \u30E2\u30C7\u30EB	3 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222UZ-15-06	803438-SF	3D \u30E2\u30C7\u30EB	15 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222-12-06HI	803931-SF	3D \u30E2\u30C7\u30EB	12 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222S-8-06	803933-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-
FN9222S-8-06-20	810466-SF	3D \u30E2\u30C7\u30EB	8 A	ファストン	PD2	UL 94V-0	はい	180 µA	310 µA	-

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

フィルタのタイプ IEC インレットフィルタ | 汎用
フィルタリングのレベル インダクターおよびコンデンサ
フィルタリング要件 フィルタなし
出力結線のタイプ ファストン | リッツ線 | ワイヤリード
アースチョークオプションはい

電気的特性

インダクタンス L1 (µH) .075 | .078 | .11 | .225 | .4 | .5 | .54 | .78 | 2.5 | 12
過電圧カテゴリ II
キャパシタンス Cx1 .1 | .33 | .4
インダクタンス L2 (µH) .07 | .075 | .1 | .11 | .225 | .4 | .5 | .78 | 2.5 | 12
キャパシタンス Cx2 .1
キャパシタンス Cy1 2.2
キャパシタンス Cy2 2.2
定格電流 (最大) (A) 1 | 3 | 6 | 8 | 10 | 12 | 15 | 16 | 20
漏れ電流 (最大) (AC120V、60Hz) (µA) 0 | 180
漏れ電流 (最大) (AC250V、50Hz) (µA) 0 | 70 | 310

ボディの特徴

製品重量 (g) 40 | 43 | 46 | 100
製品重量 (oz) 1.41 | 1.51 | 1.62 | 3.52

寸法

製品幅 (mm) 22.4 | 25 | 27.8 | 30
製品幅 (in) .88 | .98 | 1.09 | 1.18
製品長さ (mm) 20.1 | 29.9 | 44 | 48 | 52.5 | 53
製品長さ (in) .79 | 1.17 | 1.73 | 1.88 | 2.06 | 2.08
製品高さ (mm) 20.1 | 43.9 | 43.95 | 44 | 52.8 | 65.8
製品高さ (in) .79 | 1.72 | 1.73 | 2.07 | 2.59

動作/用途

冷却方法 自然対流

業界スタンダード

取得済み認定 CSA 22.2 No. 8 1986 | IEC/EN 60939 | UL 1283
汚染度 PD2
IP 定格 IP40
UL 難燃性グレード UL 94V-0 | UL 94V-2

参照番号

TE用番号 CAT-PC9-F9222

データシート/カタログページ

IEC Inlet Filters FN9222E pdf 英語
IEC Inlet Filters FN9222 pdf 英語

FN9222/FN9222E IEC インレット フィルタ – コンパクトな EMC ソリューション、アース ライン チョーク (オプション)

製品の特長

フィルタリング要件 : フィルタなし

定格電流 (最大) (A): 1 | 3 | 6 | 8 | 10 | 12 | 15 | 16 | 20

出力結線のタイプ : ファストン | リッツ線 | ワイヤ リード

汚染度 : PD2

IP 定格 : IP40

製品のタイプの特徴

フィルタのタイプ IEC インレット フィルタ | 汎用

フィルタリングのレベル インダクターおよびコンデンサ

フィルタリング要件 フィルタなし

出力結線のタイプ ファストン | リッツ線 | ワイヤ リード

アース チョーク オプション はい

電気的特性

インダクタンス L1 (µH) .075 | .078 | .11 | .225 | .4 | .5 | .54 | .78 | 2.5 | 12

過電圧カテゴリ II

キャパシタンス Cx1 .1 | .33 | .4

インダクタンス L2 (µH) .07 | .075 | .1 | .11 | .225 | .4 | .5 | .78 | 2.5 | 12

キャパシタンス Cx2 .1

キャパシタンス Cy1 2.2

キャパシタンス Cy2 2.2

定格電流 (最大) (A) 1 | 3 | 6 | 8 | 10 | 12 | 15 | 16 | 20

漏れ電流 (最大) (AC120V、60Hz) (µA) 0 | 180

漏れ電流 (最大) (AC250V、50Hz) (µA) 0 | 70 | 310

ボディの特徴

製品重量 (g) 40 | 43 | 46 | 100

製品重量 (oz) 1.41 | 1.51 | 1.62 | 3.52

寸法

製品幅 (mm) 22.4 | 25 | 27.8 | 30

製品幅 (in) .88 | .98 | 1.09 | 1.18

製品長さ (mm) 20.1 | 29.9 | 44 | 48 | 52.5 | 53

製品長さ (in) .79 | 1.17 | 1.73 | 1.88 | 2.06 | 2.08

製品高さ (mm) 20.1 | 43.9 | 43.95 | 44 | 52.8 | 65.8

製品高さ (in) .79 | 1.72 | 1.73 | 2.07 | 2.59

動作/用途

冷却方法 自然対流

業界スタンダード

取得済み認定 CSA 22.2 No. 8 1986 | IEC/EN 60939 | UL 1283

汚染度 PD2

IP 定格 IP40

UL 難燃性グレード UL 94V-0 | UL 94V-2

参照番号

TE用番号 CAT-PC9-F9222
