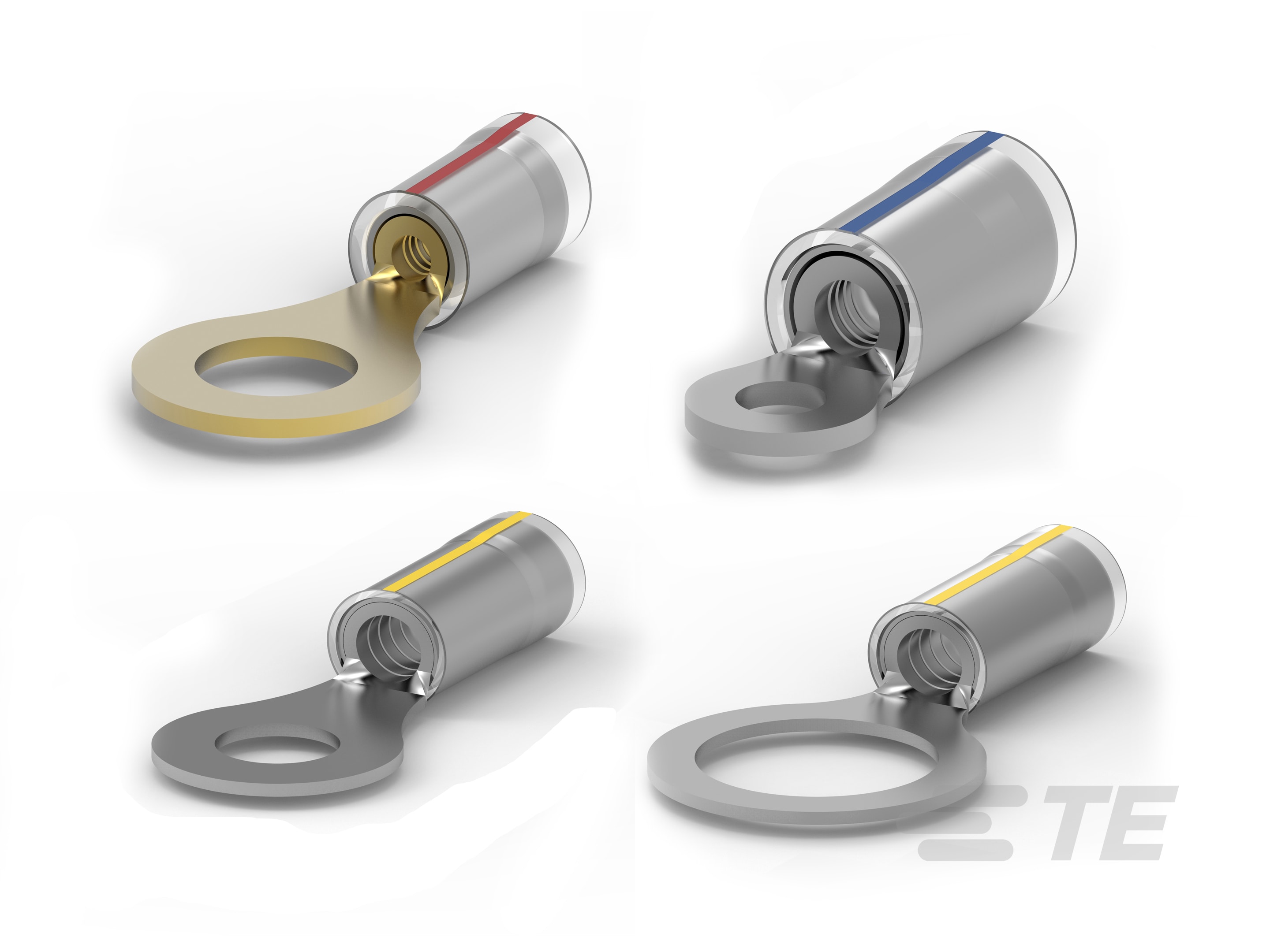

PIDG Radiation Resistant C Rings/Spades

PIDG

事前絶縁ダイヤモンドグリップ耐放射線性/150 C リング/スペード

詳細表示標準

TEとつながる

製品の特長

リング端子製品タイプ : クローズリングトング端子
ワイヤサイズ (AWG): 12 – 10 | 16 | 22 | 26
ワイヤサイズ (mm²): .12 – .24 | .3 – 1.42 | 1.04 – 2.62 | 1.25 – 2 | 3 – 6
ワイヤサイズ (CMA): 202 – 509 | 509 – 3260 | 2050 – 5180 | 5180 – 13100
スタッドサイズ : 10 |

より入手可能

製品	TE製品番号:	文書	ワイヤサイズ	ワイヤサイズ	ワイヤサイズ	スタッドサイズ	スタッド径	トング厚	製品長さ	端子のめっき材質	適合する絶縁直径 (最大)	適合する絶縁直径範囲	実装方法
TERMINAL,PIDG PVF2 R 26-24 2	53400-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	26 AWG	.12 – .24 mm²	202 – 509 CMA	#2, M2	2.36 mm	.69 mm	18.7 mm	はんだめっき	2.08 mm	.81 – 2.08 mm	バラ端子
TERMINAL,PIDG PVF2 R 26-24 4	53401-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	26 AWG	.12 – .24 mm²	202 – 509 CMA	#4, M2.5	3.02 mm	.69 mm	18.7 mm	はんだめっき	2.08 mm	.81 – 2.08 mm	バラ端子
TERMINAL,PIDG PVF2 R 26-24 6	53402-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	26 AWG	.12 – .24 mm²	202 – 509 CMA	#6, M3.5	3.68 mm	.69 mm	20.12 mm	はんだめっき	2.08 mm	.81 – 2.08 mm	バラ端子
TERMINAL,PIDG PVF2 R 26-24 8	53403-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	26 AWG	.12 – .24 mm²	202 – 509 CMA	#8, M4	4.34 mm	.74 mm	20.67 mm	はんだめっき	2.08 mm	.81 – 2.08 mm	バラ端子
TERMINAL,PIDG PVF2 R 26-24 10	53404-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	26 AWG	.12 – .24 mm²	202 – 509 CMA	#10	5 mm	.74 mm	21.87 mm	はんだめっき	2.08 mm	.81 – 2.08 mm	バラ端子
PIDG PVF2 22-16COMM 22-18MIL 4	53405-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	3.02 mm	.79 mm	17.07 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
PIDG PVF2 R 22-16COM22-18MIL 6	53406-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	17.07 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
PIDG PVF2 R 22-16COM22-18MIL 6	53407-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	19.86 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
PIDG PVF2 R 22-16COM22-18MIL 8	53408-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	21.44 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
PIDG PVF2 R 22-16COM22-18MIL 8	53408-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	21.44 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	テープおよびリール
PIDG PVF2 R 22-16COM22-18MIL 8	8-53408-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	21.44 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
PIDG PVF2 22-16COMM22-18MIL 10	53409-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	5 mm	.79 mm	21.44 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
TERMINAL,PVF2 PIDG R 22-16	53410-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	M6	6.73 mm	.79 mm	27.38 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	テーピングで取り付け
PIDG PVF2 22-16COM22-18MIL5/16	53411-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	5/16, M8	8.33 mm	.79 mm	27.38 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
PIDG PVF2 22-16COM22-18MIL 3/8	53412-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	3/8	9.91 mm	.79 mm	30.94 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
PIDG PVF2 22-16COM22-18MIL 1/2	53413-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	1/2, M12	13.08 mm	.79 mm	32.84 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
TERMINAL,PIDG PVF2 R 16-14 4	53414-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	M2.5	3.02 mm	.79 mm	17.85 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R,16-14, 6	53415-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.79 mm	17.85 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R 16-14 6	53416-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.84 mm	21.44 mm	錫	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R 16-14 8	53417-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#8, M4	4.34 mm	.79 mm	21.43 mm	錫	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R 16-14 10	53418-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	5 mm	.79 mm	21.44 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	バラ端子
PVF2 PIDG RING 16-14 10	53418-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	5 mm	.84 mm	21.44 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	テープおよびリール
TERMINAL,PIDG PVF2 R 16-14 10	8-53418-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	5 mm	.84 mm	21.44 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R 16-14 1/4	53419-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	M6	6.73 mm	.84 mm	27.38 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R 16-14	53420-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	5/16, M8	8.33 mm	.84 mm	27.38 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R 16-14 3/8	53421-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	3/8	9.91 mm	.84 mm	30.94 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R 16-14 1/2	53422-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	1/2, M12	13.08 mm	.84 mm	32.84 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R 12-10 6	53423-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	1.07 mm	27.5 mm	はんだめっき	5.84 mm	3.81 – 5.84 mm	バラ端子
TERMINAL,PIDG PVF2 R 12-10 8	53424-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.34 mm	1.07 mm	27.5 mm	はんだめっき	5.84 mm	3.81 – 5.84 mm	バラ端子
TERMINAL,PIDG PVF2 R 12-10 10	53425-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	5 mm	1.07 mm	27.5 mm	はんだめっき	5.84 mm	3.81 – 5.84 mm	バラ端子
TERMINAL,PIDG PVF2 R 12-10 1/4	53426-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	1/4, M6	6.73 mm	1.04 mm	33.58 mm	はんだめっき	5.84 mm	3.81 – 5.84 mm	バラ端子
TERMINAL,PIDG PVF2 R 12-10	53427-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	5/16, M8	8.33 mm	1.04 mm	33.57 mm	はんだめっき	5.84 mm	3.81 – 5.84 mm	バラ端子
TERMINAL,PIDG PVF2 R 12-10 3/8	53428-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	3/8	9.91 mm	1.04 mm	36.04 mm	はんだめっき	5.84 mm	3.81 – 5.84 mm	バラ端子
PIDG PVF2 R 22-16COM22-18MIL 6	8-53406-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	17.07 mm	はんだめっき	3.18 mm	2.03 – 3.18 mm	バラ端子
TERMINAL,PIDG PVF2 R 16-14 1/4	8-53419-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	M6	6.73 mm	.84 mm	27.38 mm	はんだめっき	3.81 mm	2.67 – 3.81 mm	バラ端子
TERMINAL,PIDG PVF2 R 12-10 1/2	53429-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	1/2, M12	13 mm	1.04 mm	35.91 mm	はんだめっき	5.84 mm	3.81 – 5.84 mm	バラ端子

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

リング端子製品タイプ クローズリングトング端子
スタッドサイズ 10 |
防水性 いいえ
ワイヤ絶縁体サポートの保持タイプ 絶縁サポート

構成の特徴

穴の数 1

ボディの特徴

ストライプの色 赤 | 青 | 黄
絶縁スリーブの色 ナチュラル

端子の特徴

ミル用製品型番 クラス I
バレルのタイプ Closed
端子の向き ストレート
端子のめっき材質 はんだめっき | 錫

機械的アタッチメント

ワイヤ絶縁サポートあり

寸法

ワイヤサイズ (AWG) 12 – 10 | 16 | 22 | 26
ワイヤサイズ (mm²) .12 – .24 | .3 – 1.42 | 1.04 – 2.62 | 1.25 – 2 | 3 – 6
ワイヤサイズ (CMA) 202 – 509 | 509 – 3260 | 2050 – 5180 | 5180 – 13100
スタッド径 (mm) 2.36 | 3.02 | 3.68 | 4.34 | 5 | 6.73 | 8.33 | 9.91 | 13 | 13.08
スタッド径 (in) .093 | .119 | .145 | .171 | .197 | .265 | .328 | .39 | .512 | .515
トング厚 (mm) .69 | .74 | .79 | .84 | 1.04 | 1.07
トング厚 (in) .005 | .027 | .029 | .031 | .033 | .041 | .042
製品長さ (mm) 17.07 | 17.85 | 18.7 | 19.86 | 20.12 | 20.67 | 21.43 | 21.44 | 21.87 | 27.38 | 27.5 | 30.94 | 32.84 | 33.57 | 33.58 | 35.91 | 36.04
製品長さ (in) .672 | .703 | .736 | .782 | .792 | .814 | .844 | .861 | 1.078 | 1.083 | 1.218 | 1.293 | 1.322 | 1.414 | 1.419
適合する絶縁直径 (最大) (mm) 2.08 | 3.18 | 3.81 | 5.84
適合する絶縁直径 (最大) (in) .082 | .125 | .15 | .23
適合する絶縁直径範囲 (mm) .81 – 2.08 | 2.03 – 3.18 | 2.67 – 3.81 | 3.81 – 5.84
適合する絶縁直径範囲 (in) .032 – .082 | .08 – .125 | .105 – .15 | .15 – .23

使用条件

絶縁オプション 部分絶縁

動作/用途

ワイヤのベース材料に適合銅
ワイヤのめっき材料に適合錫

業界スタンダード

政府機関認定端子 いいえ | はい

実装の特徴

パッケージ数量 100 | 500 | 1000 | 5000
実装方法 テーピングで取り付け | テープおよびリール | バラ端子

参照番号

TE用番号 CAT-P592-R472

データシート/カタログページ

PIDG TERMINALS & SPLICES Quick Reference Guide pdf 英語
