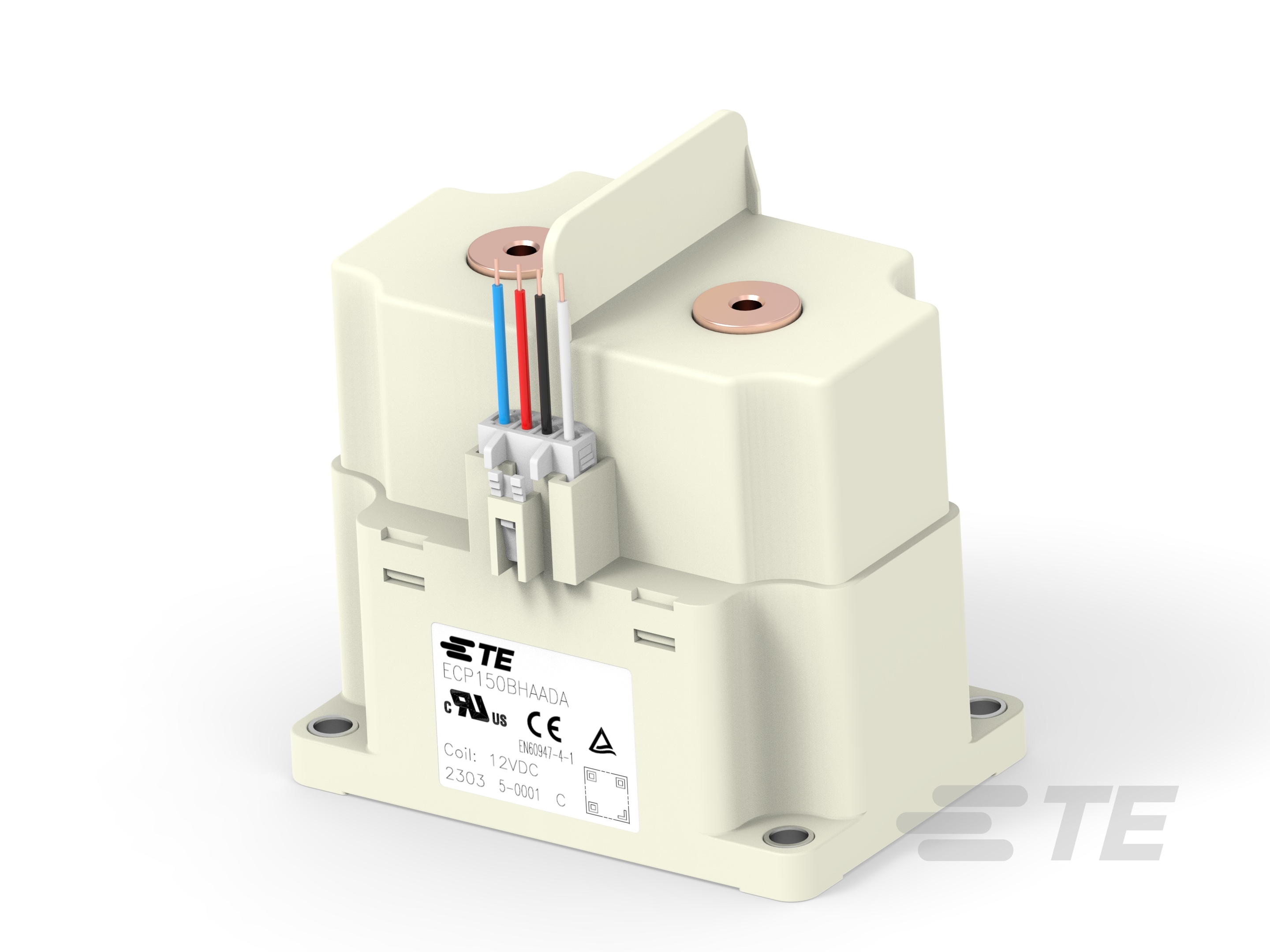

高電圧コンタクタ, ハーメティック シール, セラミック技術

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• リレーおよびコンタクタのタイプ  汎用コンタクタ | 高電圧コンタクタ

• リレー オプション  省エネ インテリジェンス機能

• 補助スイッチ端子の配置  1 フォーム A、SPST-NO | なし

• 相  単一

• 端子の特殊な特徴  橋絡コンタクト

• コイルの特殊な特徴  内部コイル スイッチ

• 接点配置  1 フォーム X (DM) | 1 フォーム X SPST-NO-DM

• 極の端子数  1

• 端子の制限遮断電流 (A) 2000

• 端子の制限連続電流 (A) 350 | 500 | 800

• 絶縁の初期抵抗 (MΩ) 1000

• コイル電流 (A) .208 | .416

• コイル電力定格、エコノマイザあり (最小) (mW) 5000

• 端子のスイッチング負荷 (最小)  100mA @ 12V

• 開端子間の絶縁初期耐圧 (Vrms) 5400

• 端子のスイッチング電圧 (最大) (VDC) 1500

• 端子の定格電流 (A) 40 | 350 | 500 | 800

• コイル定格電圧 (VDC) 12 | 24

• コイル電力定格 DC (W) 3 | 5

• コンタクト/コイル間の絶縁初期耐圧 (Vrms) 5400

• 一次製品色  グレー

• 製品重量 (g) 1093.67 | 1097.76 | 1112.89 | 1116.98

• エンクロージャのタイプ  密閉シール済み

• 端子の材質  銅

• 補助結線およびコネクタのタイプ  フライング リード

• 主結線およびコネクタのタイプ  M3 メス | M6 メス | M8 オス | ねじ込み端子

• コイル結線およびコネクタのタイプ  フライング リード

• トルク (メイン) (in-lbs) 7 – 88.5

• 製品取り付け特徴のタイプ  ねじ | 取り付けプレート | 取り付け穴 | 取り付け穴付きフランジ

• 製品のマウントのタイプ  パネル マウント

• 製品高さ (mm) 107.9

• コイル ワイヤの長さ (mm) 390

• 製品高さ (mm) 107.9

• 製品長さ (mm) 72 | 104

• 製品長さ (in) 2.834 | 4.094

• 製品幅 (mm) 32.6 | 70 | 75.5

• 製品幅 (in) 1.283 | 2.972

• コンタクト/コイル間の絶縁クリアランス (mm) 8

• ワイヤ サイズ (AWG) 20

• 使用温度範囲  -40 – 85 °C [ -40 – 185 °F ]

• 環境気温 (最大)  85 °C [ 185 °F ]

• 修復性 (最大)  ±15%

• タイミングレンジ (オフタイム) (seconds) 1 – 30

• コイル磁気システム  極性、単安定

• 電流のタイプ  DC

• IP 定格  IP00

• 実装方法  ボックスおよびカートン
