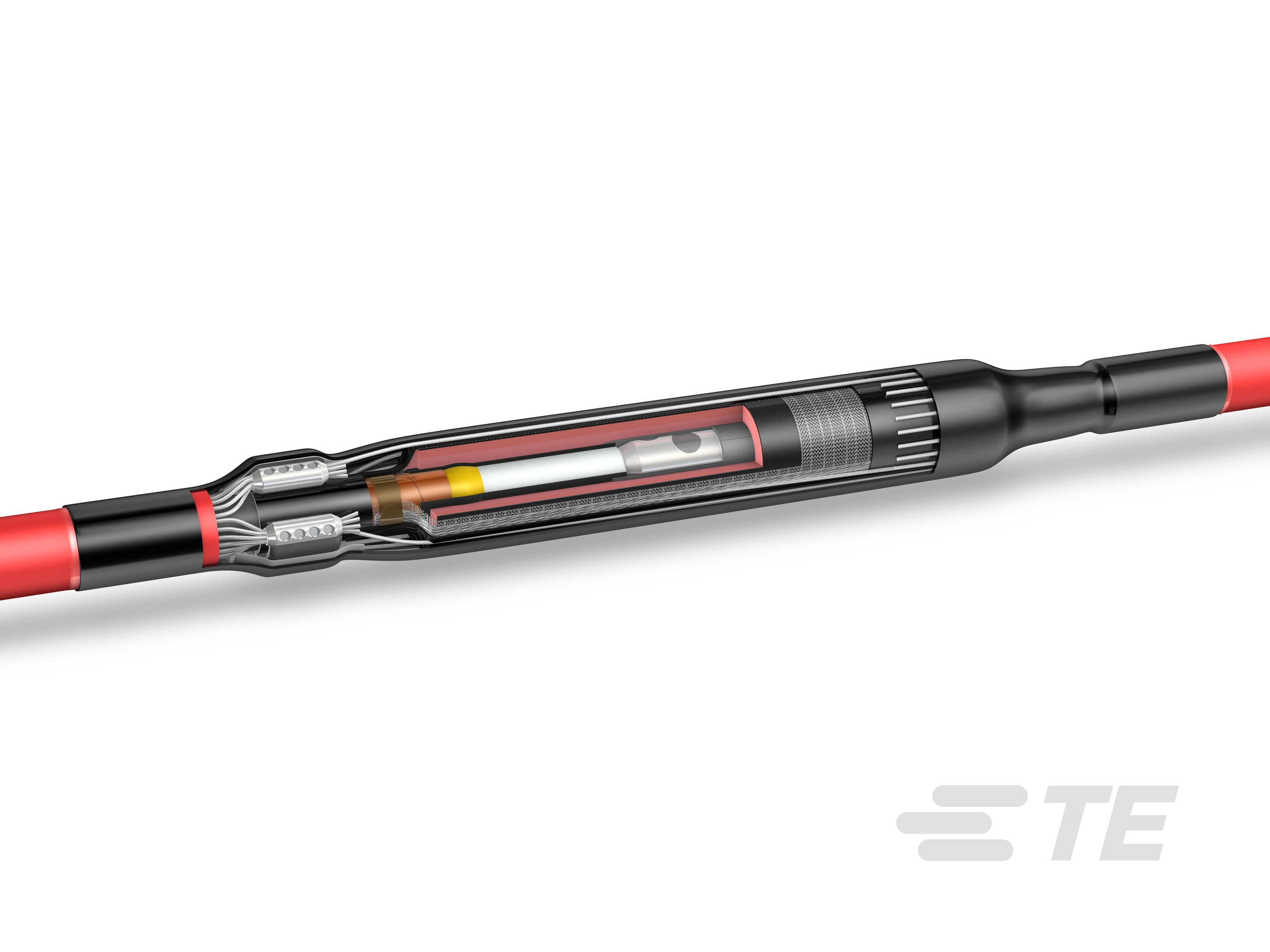

MXAW Jointing System

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• ジョイントおよびスプライスの技術  熱収縮

• ジョイントおよびスプライスの製品タイプ  中高圧インライン ジョイント

• 絶縁体  プラスチック (XLPE)

• ケーブル シールドの構造  テープ, ワイヤ

• 付属のメカニカル コネクタ  はい

• 製品ファミリ  MXSU

• 線心数  1

• ジョイントおよびスプライスの電圧クラス (kV) ≤ 24, ≤ 36

• 外側絶縁体  チューブ

• 表面保護  アルミニウム ワイヤ, アルミニウム ワイヤ

• 断面の許容範囲 (mm²) 95 – 185, 150 – 300, 240 – 400, 500, 630

• ジョイントおよびスプライスの絶縁直径 (mm) 23 – 31.2, 25.8 – 34.6, 29.4 – 38.8, 31.1 – 39.6, 37.2 – 41.6, 39.2 – 44.7

• ジョイントおよびスプライスの絶縁直径 (in) .905 – 1.22, 1.01 – 1.36, 1.15 – 1.52, 1.22 – 1.55, 1.46 – 1.63, 1.54 – 1.75

• ケーブル断面 (最大) (メイン) (mm²) 185, 300, 400, 500, 630

• ケーブル断面 (最小) (メイン) (mm²) 95, 150, 240, 500, 630

• ジョイントおよびスプライスの導線直径 (mm) 10.3 – 17.6, 12.9 – 21.6, 13.9 – 21.6, 17.8 – 24.6, 25.5 – 27.6, 29 – 32.5

• ジョイントおよびスプライスの導線直径 (in) .405 – .69, .507 – .85, .547 – .85, .7 – .968, 1 – 1.08, 1.14 – 1.27

• シースの外径 (mm) 37 – 43, 40 – 48, 43 – 55, 44 – 54, 48 – 56, 50 – 60

• シースの外径 (in) 1.45 – 1.69, 1.57 – 1.88, 1.7 – 2.16, 1.73 – 2.12, 1.88 – 2.2, 1.96 – 2.36

• ジョイントおよびスプライスの用途のタイプ  インライン

• 規格  HD CENELEC 629.1 S2, IEC 60502-4

• ジョイントおよびスプライスの在庫状況  ANZPAC, EMEA, アジア, アメリカ, 中国

• パッケージ数量  1

• 施工手順書  英語
