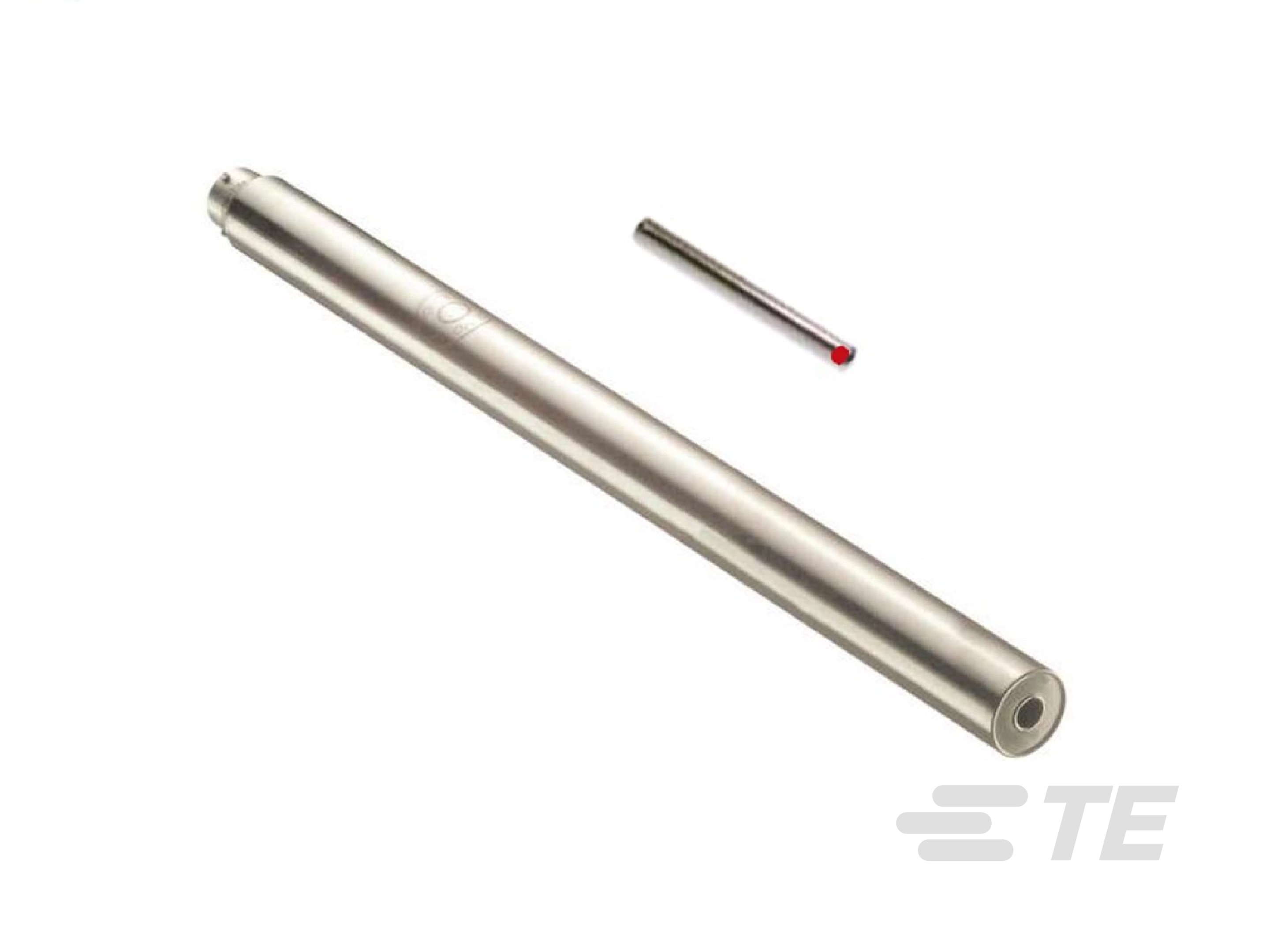

RS-485 LVDT 位置センサ

RS-485 LVDT 位置センサ-CAT-LVDT0038
  • MEAS
|
  • MEAS HC-485
HC-485 シリーズの頑丈な LVDT は、湿気、汚れ、液体などの汚染物質がある環境でも高性能の測定を行える、自己完結型の超精密デジタル I/O デバイスです。
詳細表示 標準

製品の特長

  • 線形性誤差 (フル レンジ) (%): ±.25

  • ケースの材質 : ステンレス鋼

  • 製品の形状 : 円筒形

  • 供給電圧範囲 (V): 8.5 – 30

  • 使用温度範囲 : -25 – 85 °C [ -13 – 185 °F ]

より入手可能

LADD Inc

この製品の構成と価格を今すぐ確認する

概要

HC-485 はアナログ LVDT 信号を工学単位 (ヤードポンド法またはメートル法) に内部変換するため、高額で間違いの起こりやすいアナログからデジタルへの変換が不要になります。 その結果、完全にキャリブレーション済みでトレース可能なだけでなく、取り付けが容易で、現場でも交換可能なデバイスになっています。8.5 ～ 30 VDC 電源で作動する HC-485 は、アドレス可能な RS-485 (2 ワイヤ) デジタル出力 (MODBus RTU および ASCII プロトコル) を提供します。このデジタル出力は、119kBd ボード レートで動作して 2 本のワイヤで通信する最大 32 台のデバイスを処理することができます。MIN、MAX、および TIR の読み取り値を毎秒 600 サンプルの最大更新レートでサンプリングして内部に保存し、要求に応じてホストに提供します。速度出力 (インチ/秒または mm/秒) も選択でき、内部風袋 (ゼロ) 機能によりセットアップの柔軟性が最大限に高まります。

特長

  • RS-485 出力
  • FR の最大 ±0.25% (オプションで ±0.1%) の線形性
  • 2 本のワイヤで 32 台のデバイスと通信
  • MIN、MAX、および TIR の読み取り値
  • 速度出力、内部風袋 (ゼロ) 機能
  • ±0.125 ～ ±3 インチのストローク レンジ
  • 最大 1,000 PSI (70 bar) に耐える IEC IP68 定格
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 製品の形状  円筒形

構成の特徴

  • 電気接続  6 ピン コネクタ

電気的特性

  • 供給電圧範囲 (V) 8.5 – 30

ボディの特徴

  • ケースの材質  ステンレス鋼

  • コア構成  セパレート コア

寸法

  • 製品直径  19.05 mm [ .75 in ]

使用条件

  • 使用温度範囲  -25 – 85 °C [ -13 – 185 °F ]

  • 環境仕様  圧力 1,000 PSI

業界スタンダード

  • IP 定格  IP68

その他

  • 線形性誤差 (フル レンジ) (%) ±.25

参照番号

  • TE用番号 CAT-LVDT0038
