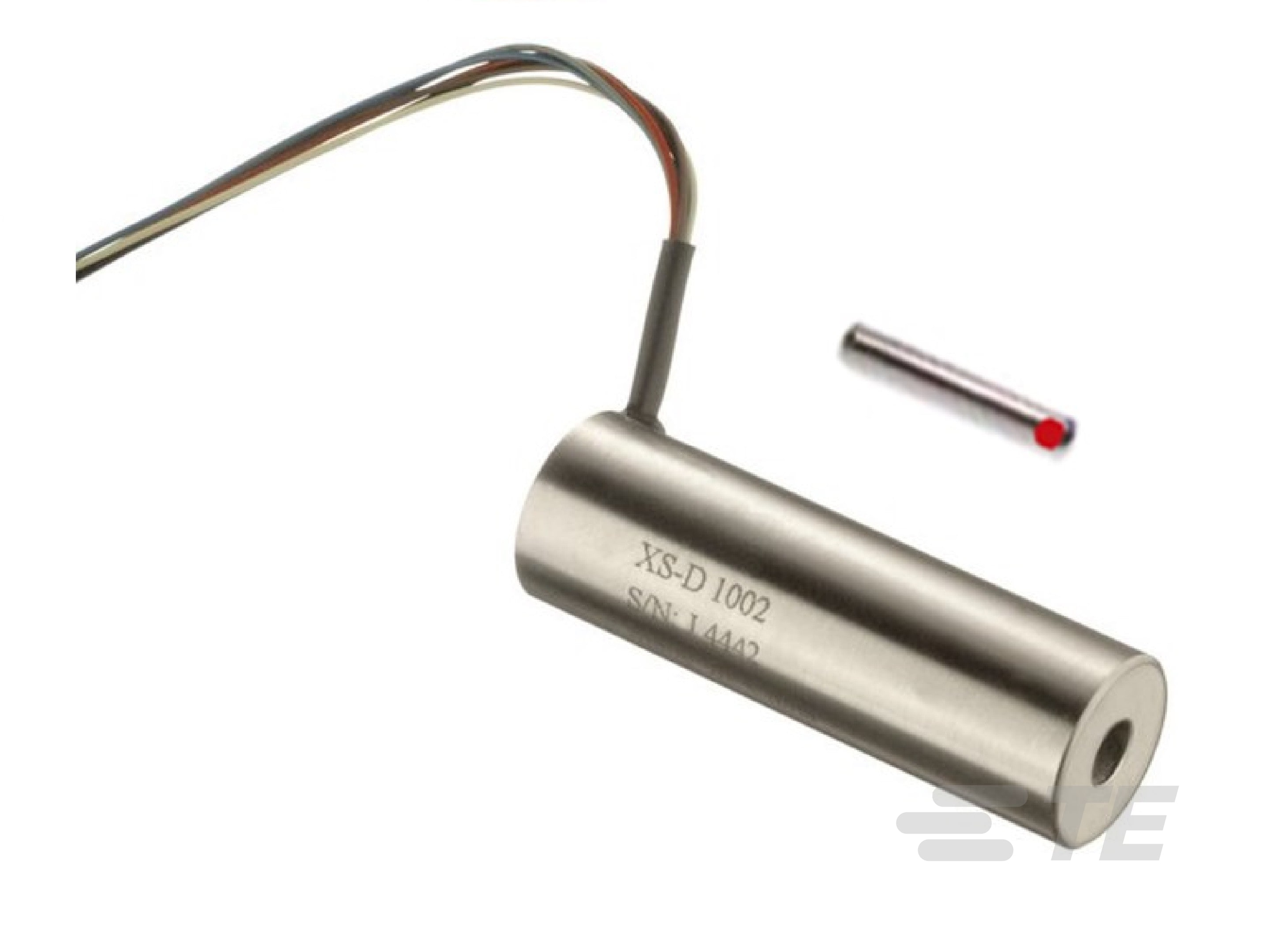

大変位 LVDT 位置センサ

大変位 LVDT 位置センサ-CAT-LVDT0027
  • MEAS
|
  • MEAS XS
XS-D シリーズ LVDT は、設置スペースが限られている場所で比較的大きな変位を測定するために特別に設計されています。
詳細表示 標準

製品の特長

  • 線形性誤差 (フル レンジ) (%): ±2

  • ケースの材質 : ステンレス鋼

  • 製品の形状 : 円筒形

  • 供給電圧範囲 (V): 3

  • 使用温度範囲 : -55 – 150 °C [ -67 – 302 °F ]

より入手可能

LADD Inc

この製品の構成と価格を今すぐ確認する

概要

XS–D シリーズは変位レンジが他の標準的な LVDT よりもかなり大きいですが、それでもボディの長さと重量は増加していません。 特殊なコイル巻線技術を使用することにより、最大でハウジング長の 80% の線形レンジ測定を実現しています。小型で衝撃と振動への耐性があり、無限の分解能と再現性を持つ XS-D シリーズは、サーボ機構、線形ポテンショメーターの代替、あるいはスペースが限られた用途で精密な変位測定が求められる場合に最適な選択肢です。

特長

  • 優れたストローク長さ比
  • 同等の変位レンジを持つ他の標準的な LVDT よりも軽量
  • ±1 インチから ±10 インチのストローク レンジ
  • 耐衝撃性と耐振動性
  • ステンレス鋼ハウジング
  • 磁気でシールド処理済み
  • ヤードポンド法またはメートル法のねじが切られたコア
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 製品の形状  円筒形

構成の特徴

  • 電気接続  リード

電気的特性

  • 供給電圧範囲 (V) 3

信号特性

  • 励起周波数 (kHz) .4 – 3

ボディの特徴

  • ケースの材質  ステンレス鋼

  • コア構成  セパレート コア

寸法

  • 製品直径  20.6 mm [ .812 in ]

使用条件

  • 使用温度範囲  -55 – 150 °C [ -67 – 302 °F ]

業界スタンダード

  • IP 定格  IP61

その他

  • 線形性誤差 (フル レンジ) (%) ±2

参照番号

  • TE用番号 CAT-LVDT0027
