DEUTSCH HD10 Backshells

DEUTSCH HD10 Backshells-CAT-H3910-B128

DEUTSCH

|

DEUTSCH HD
DEUTSCH HD10

DEUTSCH HD10 バックシェルは、ねじ山付き HD10 コネクタにねじ込むよう設計されています。バックシェルは、各種コネクタ構成に対応したものを取り揃えており、広範なケーブル寸法に対応します。

詳細表示標準

TEとつながる

製品の特長

コネクタバックシェル製品タイプ : バックシェル
一次製品の材料 : PA 66 | PBT
極数 : 3 | 6 | 7 | 9 | 14 | 16 | 18 | 19 | 21 | 23 | 29 | 31 | 33 | 35 | 47
防水性 : いいえ
使用温度範囲 (°C): -55 – 125 | -40 – 134
使用温度範囲 (°F): -67 – 257 | -40 – 273

より入手可能

製品	TE製品番号:	文書	一次製品の材料	極数	使用温度範囲	EU ELV 準拠
COMP NUT, 6/9/24SZ,CBL SZ .430-.570,HD10	M902-2053	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 6SZ, CBL SZ .430-.570, HD10	M902-2163	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 6SZ, CBL SZ .570-.710, HD10	M902-2164	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 9SZ, CBL SZ .187-.300, HD10	M902-2191	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 9SZ, CBL SZ .570-.710, HD10	M902-2194	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BACK SHELL	HD18-003	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PA 66	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-55 – 125 °C	-
BACK SHELL	HD18-006	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PA 66	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-55 – 125 °C	-
COMP NUT, 3/6/9SZ, CBL SZ .187-.300,HD10	M902-2041	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	3, 6, 9	-40 – 134 °C	-
COMP NUT, 3/6/9SZ, CBL SZ .300-.430,HD10	M902-2042	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	3, 6, 9	-40 – 134 °C	-
BKSHL, 3SZ, CBL SZ .187-.300, HD10	M902-2131	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 3SZ, CBL SZ .300-.430, HD10	M902-2132	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 6SZ, CBL SZ .187-.300, HD10	M902-2161	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 6SZ, CBL SZ .300-.430, HD10	M902-2162	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 9SZ, CBL SZ .300-.430, HD10	M902-2192	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 9SZ, CBL SZ .430-.570, HD10	M902-2193	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
COMP NUT, 6/9/24SZ,CBL SZ .570-.710,HD10	M902-2054	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BACK SHELL	HD18-009	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	PA 66	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-55 – 125 °C	-

概要

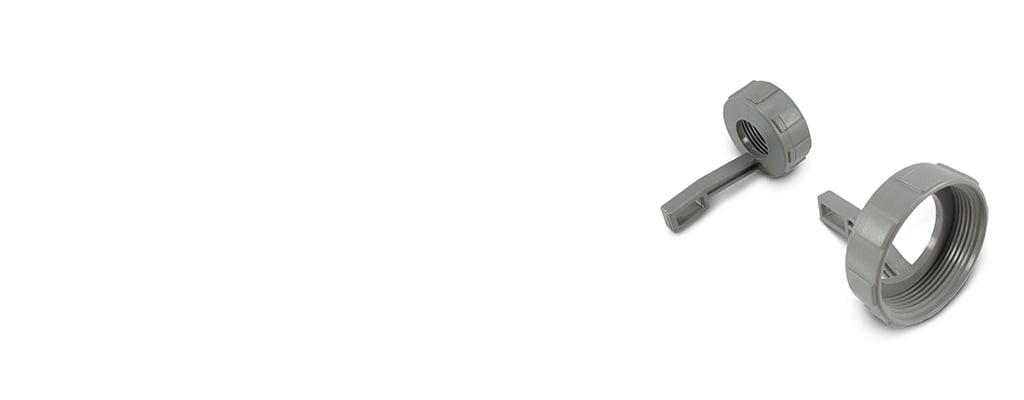

DEUTSCH HD10 バックシェルは、ワイヤからの張力を低減するタイラップホルダを備えたバージョンをご用意しています。

その他の DEUTSCH HD10 製品

すべての DEUTSCH HD10 製品を表示
DEUTSCH HD10 コネクタは、環境シール型の熱可塑性円筒形コネクタシリーズです。

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

コネクタバックシェル製品タイプ バックシェル
防水性 いいえ

構成の特徴

極数 3 | 6 | 7 | 9 | 14 | 16 | 18 | 19 | 21 | 23 | 29 | 31 | 33 | 35 | 47

ボディの特徴

ケーブル出口角度 180°
一次製品色 グレー | 黒
一次製品の材料 PA 66 | PBT

寸法

対応しているケーブル径レンジ (mm) 0 – 14.66 | 0 – 18.03 | 0 – 21.87 | 0 – 10.92 | 0 – 7.62 | 0 – 25.4 | 0 – 14.48
対応しているケーブル径レンジ (in) 0 – .43 | 0 – .57 | 0 – .3 | 0 – .71 | 0 – .861 | 0 – 1 | 0 – .577

使用条件

使用温度 (最大) (°C) 125 | 134
使用温度 (最大) (°F) 257 | 273
使用温度範囲 (°C) -55 – 125 | -40 – 134
使用温度範囲 (°F) -67 – 257 | -40 – 273

業界スタンダード

UL 難燃性グレード UL 94V-0
IP 定格 IP6K9K

実装の特徴

実装方法 Box
パッケージ数量 1

その他

サービス可能はい

参照番号

TE用番号 CAT-H3910-B128
