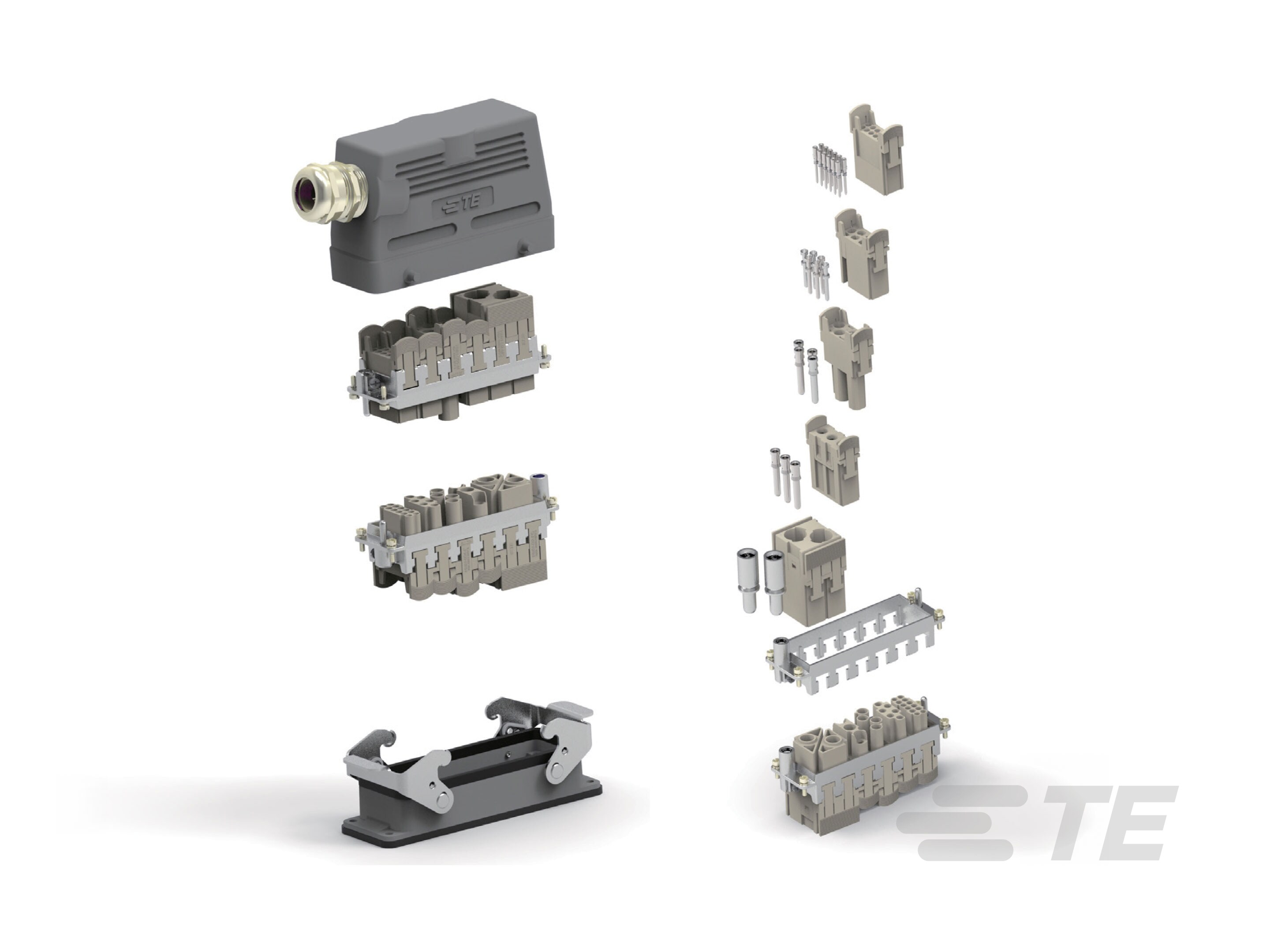

HDC HMN Modular System, Rail Compliant

HDC HMN Modular System, Rail Compliant-CAT-H3399-H648
  • HDC
|
  • HDC HMN
当社の HDC インサートは、鉄道車両の材料および製品に対する難燃性の規格である EN45545 欧州規格に適合しています。また、ハザード レベル HL3 の要求事項 R22 および R23 を満たしています。モジュラ インサートにより、単一のコネクタ経由で信号、データ、電力の送信が可能になり、鉄道コネクタ システムの構成に高い柔軟性を実現します。
詳細表示 標準
TEとつながる

製品の特長

  • 角形コネクタのインサートのタイプ : コネクタ用インサート | コンタクト インサート | ブランク インサート | 空気圧インサート

  • 端子のタイプ : ソケット | タブ | ピン | リセプタクル

  • 極構成 : 1 | 12 | 17 | 2 | 20 | 25 | 3 | 32 | 4 | 5 | 6 | 8 | 9

  • ワイヤ & ケーブルへの結線方法 : スプリング端子 | 圧縮

  • 接続タイプ : 電線対電線

より入手可能

LADD Inc
概要

TE Connectivity インサートの新製品群は、鉄道車両の材料および製品に対する難燃性の規格である欧州規格 EN45545 に適合しています。また、新しインサートは、ハザード レベル HL3 の要求事項 R22 および R23 を満たしています。動作温度範囲は -40°C ～ +125°C です。モジュラ インサートは、鉄道コネクタ システムの構成に高い柔軟性を実現します。1 本から 216 本までのピンを収納するように構成可能であり、信号、データ、電力を単一のコネクタ経由で送信することができます。

200

定格電流 (A)

1,000 V

電源回路電圧 (V)

-40°C

最低動作温度

規格

  1. EN45545: 鉄道車両の耐火性能 - 鉄道用途
  2.  EN61984: コネクタ - 安全性要件および試験
  3. EN 50467: 電気コネクタ - 要件および試験 - 鉄道用途
  4. IEC 60512: 電子機器用コネクタ - 試験および測定
  5. IEC 60664-1: 低圧系統内機器の絶縁協調システム
    (第 1 部)
  6. EN 61373: 鉄道車両用品 - 衝撃および振動試験 -
    鉄道用途: 鉄道車両の耐火性能 - 鉄道用途

用途

鉄道車両:
1. トラクション コンバータ
2. 配電
3. 車両間のジャンパ

特長

  1. 安全規制に適合
  2. 信頼性の高い電気接続
  3. 高い柔軟性、インタフェースのカスタマイズが可能
  4. モジュラ インサートの容易なアセンブリで時間を節約
  5. モジュラ設計のシステムにより取り付けコストを削減
データシート
EN45545 規格適合 HDC インサート
データシート
HDC IP68 耐腐食性フードおよびハウジング

HX-SCE 難燃性スリーブ

薄肉、ハロゲンフリー、低発煙性、低毒性の放射線架橋ポリオレフィン熱収縮チューブ。火災の危険性を制限する必要がある場合に適しています。

その他の HDC インサート モジュールもご覧ください

HDC HEE 鉄道規格適合インサート シリーズ

HDC HEEE 鉄道規格適合インサート シリーズ

HDC HD HDD 鉄道規格適合インサート シリーズ
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • コネクタおよびコンタクトの嵌合先  ワイヤ＆ケーブル

  • 角形コネクタのインサートのタイプ  コネクタ用インサート | コンタクト インサート | ブランク インサート | 空気圧インサート

  • 接続タイプ  電線対電線

  • 防水性  いいえ

構成の特徴

  • 極数  0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 17 | 20 | 24 | 25 | 32 | 48

電気的特性

  • 電源回路電圧 (V) 50 | 160 | 250 | 400 | 500 | 690 | 830 | 1000

ボディの特徴

  • 一次製品色  グレー

  • 一次製品の材料  PBT | PC

端子の特徴

  • 端子のタイプ  ソケット | タブ | ピン | リセプタクル

  • 極構成  1 | 12 | 17 | 2 | 20 | 25 | 3 | 32 | 4 | 5 | 6 | 8 | 9

  • 端子の定格電流 (最大) (A) 1 | 1.2 | 2.2 | 5 | 10 | 16 | 40 | 70 | 100 | 200

結線の特徴

  • ワイヤ & ケーブルへの結線方法  スプリング端子 | 圧縮

機械的アタッチメント

  • コネクタ取り付けのタイプ  ケーブル マウント (フリー ハンギング)

ハウジングの特徴

  • ピッチ (mm) 2 | 3.2 | 5.2 | 6.5 | 8.1 | 8.42

  • ピッチ (in) .079 | .126 | .205 | .256 | .319 | .331

寸法

  • ワイヤ サイズ (AWG) 14 – 20 | 15 – 10 | 18 – 10 | 26 – 14 | 26 – 12 | 28 – 20 | 30 – 22

  • ワイヤ サイズ (mm²) .05 – .35 | .14 – 4 | .5 – 2.5

使用条件

  • 使用温度範囲 (°C) -40 – 125 | -40 – 70

  • 使用温度範囲 (°F) -40 – 158 | -40 – 257

動作/用途

  • 回路用途  Signal | パワーおよびシグナル

実装の特徴

  • 実装方法  Bag | Box

  • パッケージ数量  6 | 12 | 36 | 72 | 500

参照番号

  • TE用番号 CAT-H3399-H648

関連資料

データ シート/カタログ ページ

製品規格
