シート ベルト ロード セル
- MEAS
- MEAS EL22

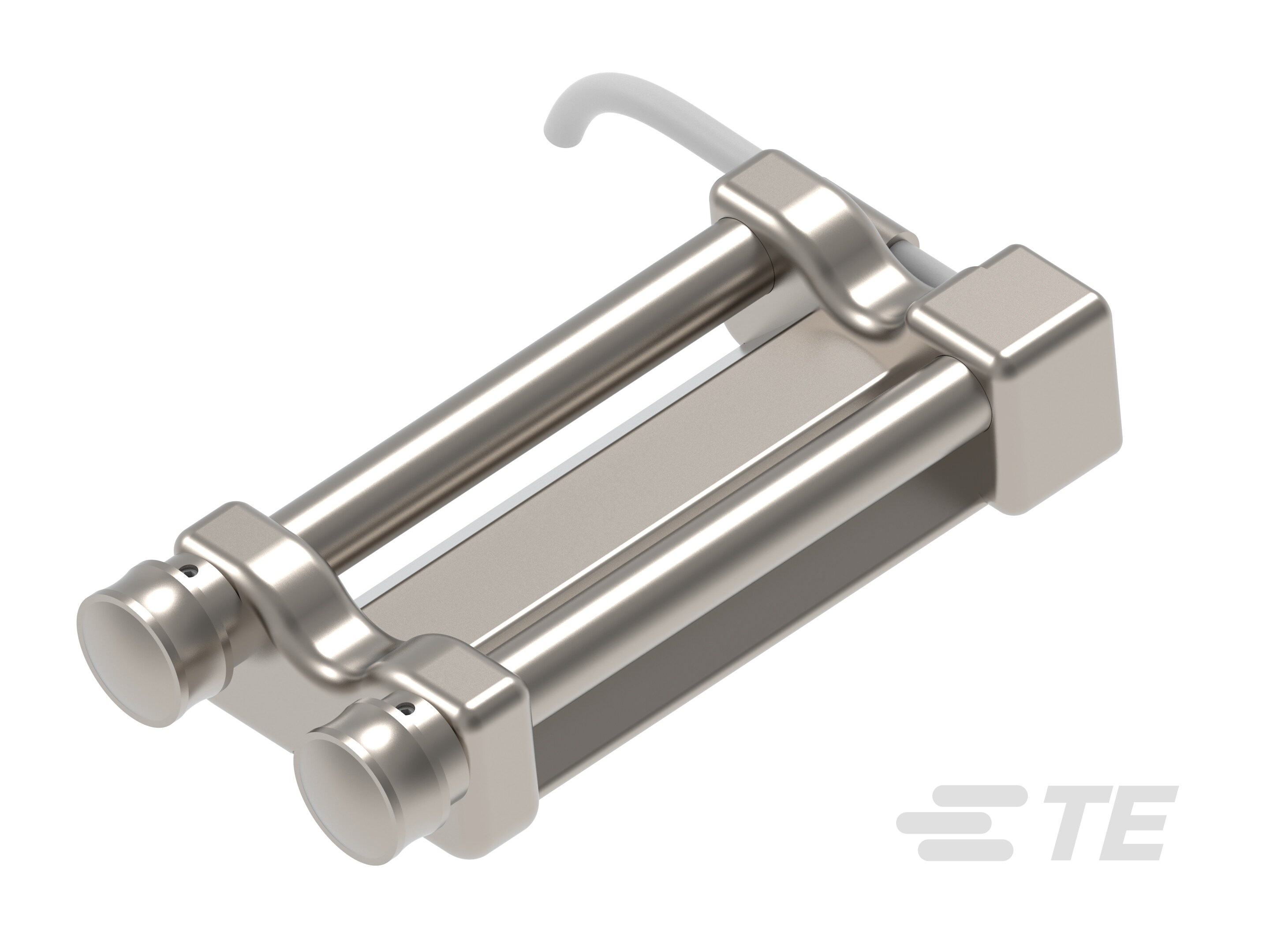

EL22 シート ベルト用ロード セルは、チタン製の超低質量構造により、衝突時の F = MA 誤差を最小限に抑えます。
- データシート |
製品の特長
-
荷重センサのタイプ : シート ベルト ロード セル
-
荷重方向 : 張力
-
フル スケール レンジ (Newton): 0 – 16000
-
フル スケール レンジ (lbf): 0 – 3600
-
使用温度範囲 : -40 – 120 °C [ -40 – 248 °F ]
概要
EL22 は、押しボタンでロックを解除できるクイック取り付け軸と、堅牢な網代ケーブル出口を備えています。 ケーブルはユーザが交換できるため、配線が損傷した場合でも交換用ケーブルを迅速に取り付けることができ、試験施設の稼働が中断することはありません。低ノイズのホイートストン ブリッジは、励起電圧 2 mV/V (代表値) のフル スケール出力を提供する金属箔ひずみゲージで構成されています。オプション B では、出力信号の精度を高めるために、集積回路によって信号が線形化されます。準静的校正手順は ISO/TS 17242 に準拠しており、一次方程式と三次多項式に関する証明書が付いています。EL22 には、機器を目的の用途に合わせて細かく調整できるように、さまざまなオプションが用意されています。標準外の補償温度範囲、供給電圧、ケーブル長、配線済みコネクタの中から必要なものを選ぶことができ、これらのオプションを組み合わせて独自の構成を指定することもできます。EL22 ベルト張力ロード セルは、衝突試験やミリタリ試験のニーズに合わせて微調整できます。
製品の特長
- チタンを採用した超低質量設計
- 迅速な取り付け・取り外しが可能な軸
- ケーブルを簡単かつ迅速に交換可能
- オプションの線形化出力
- ISO/TS 17242 (三次多項式) に準拠した準静的校正証明書
用途
- 自動車衝突試験
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
荷重センサのタイプ シート ベルト ロード セル
電気的特性
-
フル スケール レンジ (Newton) 0 – 16000
-
フル スケール レンジ (lbf) 0 – 3600
-
供給電圧範囲 (VDC) 10
使用条件
-
使用温度範囲 -40 – 120 °C [ -40 – 248 °F ]
-
精度 (% of FS) ±1 | ±3
動作/用途
-
出力信号のタイプ 2 mV/V
業界スタンダード
-
IP 定格 IP50
その他
-
荷重方向 張力
-
CTR でのゼロ シフト (%FS/°C) ±.02
-
感度シフト (%FS/°C) ±.02
