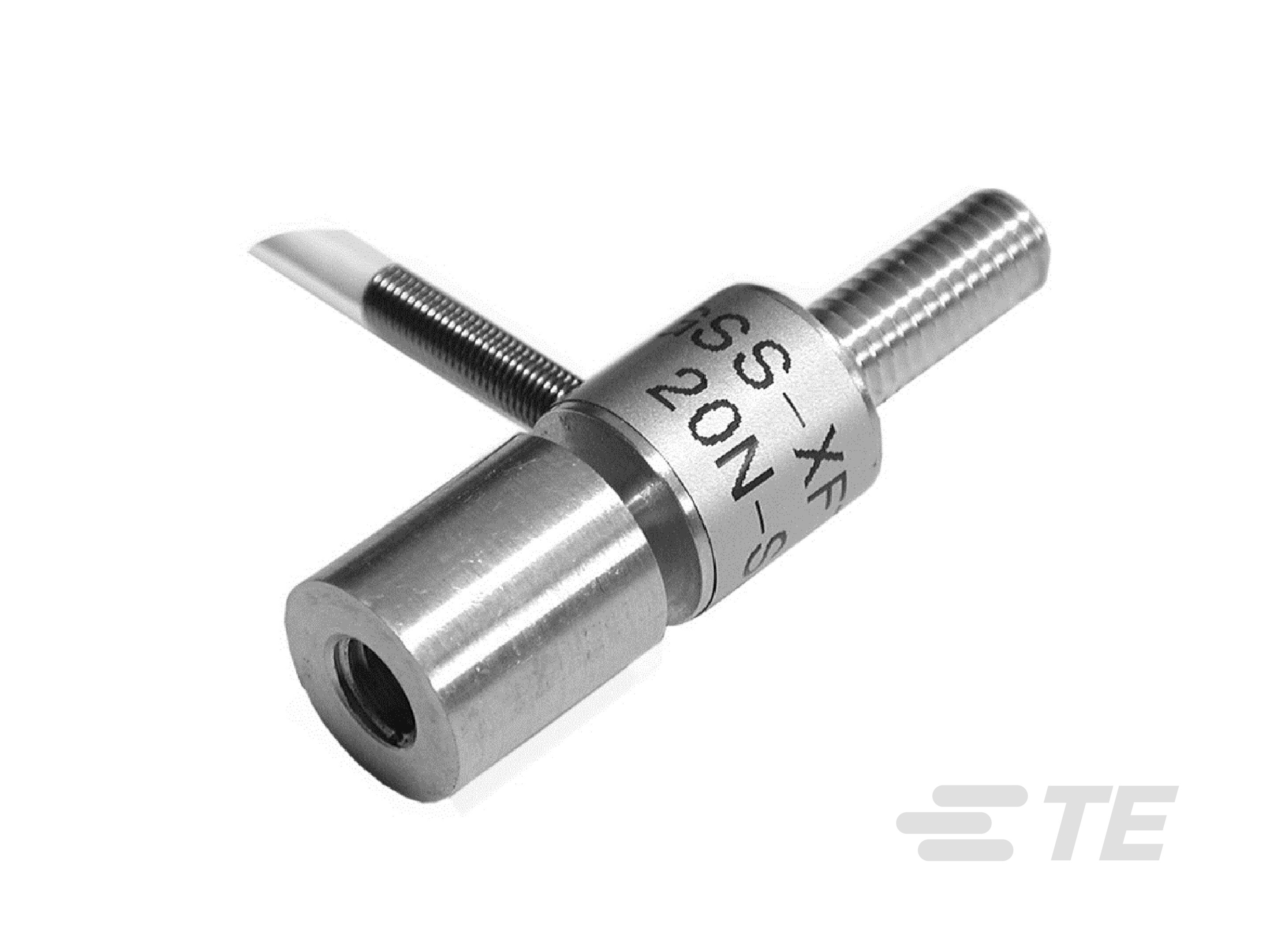

おねじ/めねじ付きミニチュア ロードセル

Male / Female Threaded Miniature Load Cell-CAT-FLS0027
  • MEAS
|
  • MEAS XFTC311
XFTC311 シリーズは、静的および動的用途における引張および圧縮を測定するために特別に開発されています。
詳細表示 標準
TEとつながる

製品の特長

  • 荷重センサのタイプ : ミニチュア ロード セル

  • 荷重方向 : 圧縮 | 張力

  • フル スケール レンジ (Newton): 0 – 10000 | 0 – 5000 | 0 – 500

  • フル スケール レンジ (lbf): 0 – 2248 | 0 – 1124 | 0 – 112.4

  • 使用温度範囲 : -40 – 120 °C [ -40 – 248 °F ]

より入手可能

LADD Inc
概要

超小型なため、スペースが重要視される場所での試験が可能になります。 検知素子には、微細加工された安定性の高いシリコンひずみゲージを備えた、完全に温度補償されたホイートストン ブリッジが組み込まれています。シリコンひずみゲージを使用することで、低レンジおよび低周波数でのロードセルの性能が最適化されます。ケーブル出口はストレイン リリーフ スプリングで強化されています。XFTC311 はめねじを 2 つ備えており、産業用途や OEM 用途で容易に取り付けることができます。

特長

  • 0 ～ 500 N から 0 ～ 10 kN（0 ～ 100 lbf から 2 klbf）のレンジ
  • 張力と圧縮
  • 線形性：± 0.5% FS 以下
  • M5 および M10 おねじ/めねじ付き
  • オプションで IP 定格の引き上げが可能
  • オプションで広い温度範囲での使用が可能

用途

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 荷重センサのタイプ  ミニチュア ロード セル

電気的特性

  • フル スケール レンジ (Newton) 0 – 10000 | 0 – 5000 | 0 – 500

  • フル スケール レンジ (lbf) 0 – 2248 | 0 – 1124 | 0 – 112.4

  • 供給電圧範囲 (VDC) 10

使用条件

  • 使用温度範囲  -40 – 120 °C [ -40 – 248 °F ]

  • 精度 ('% de la pleine échelle) ±.5

動作/用途

  • 出力信号の詳細  ±150 mV | ±70 mV

業界スタンダード

  • IP 定格  IP50

その他

  • 荷重方向  圧縮 | 張力

  • CTR でのゼロ シフト (%FS/°C) ±2/50

  • 感度シフト (%FS/°C) ±2/50
