張力および圧縮ロードセル

MEAS

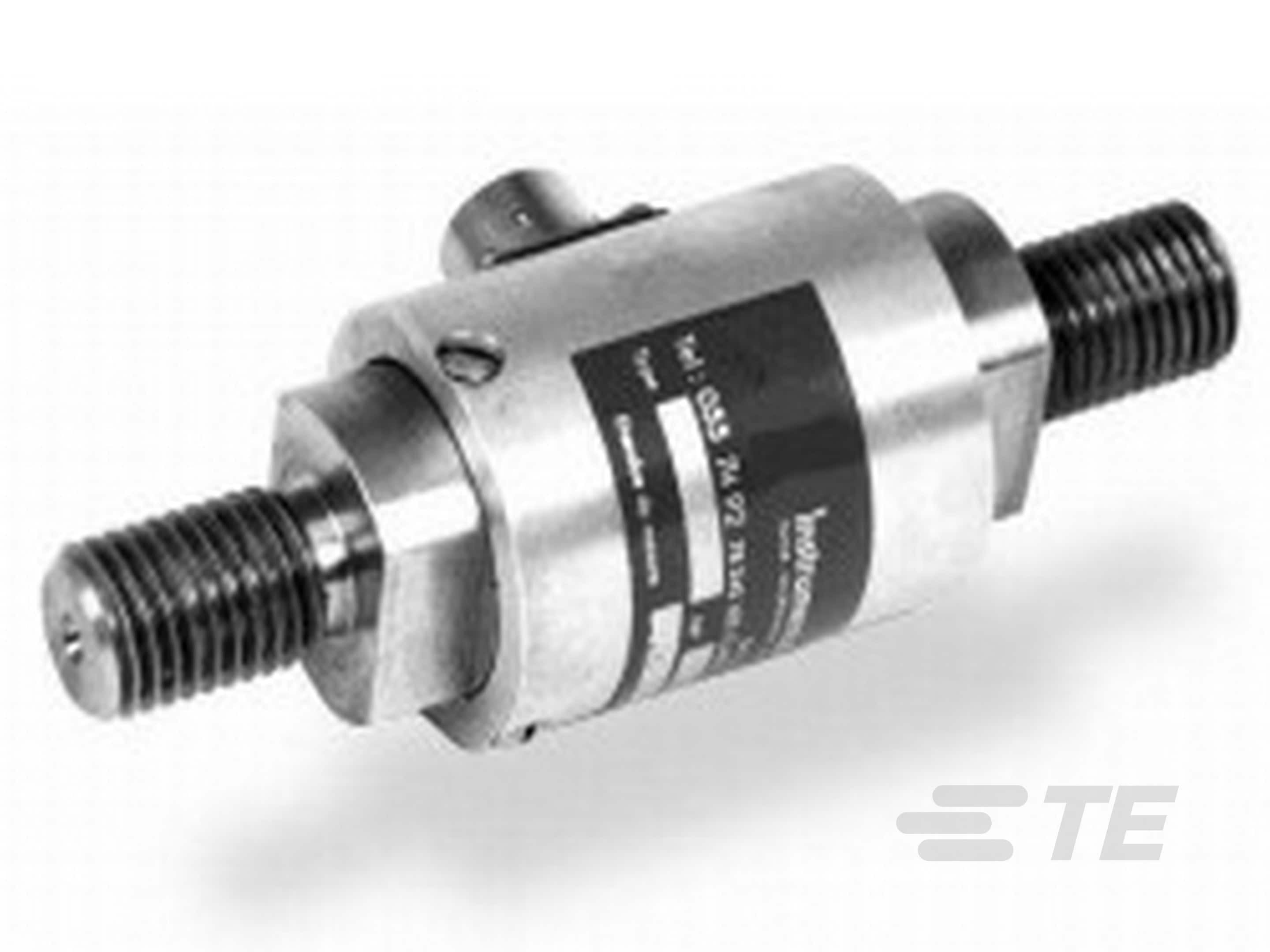

MEAS FN3002

FN3002 は、0 ～ 10 kN から 0 ～ 100,000 N までの標準レンジで張力と圧縮を測定します。機構設計およびゲージ配置により、横方向の作用を最小限にします。テストベンチや産業用途での使用を想定して設計されています。この製品は構成可能です。使用可能なオプションについては、データシートを参照してください。

詳細表示標準

文書 |

TEとつながる

製品の特長

荷重センサのタイプ : 荷重ロードセル
荷重方向 : 圧縮 | 張力
フルスケールレンジ (Newton): 0 – 100000 | 0 – 2000000 | 0 – 50000 | 0 – 20000 | 0 – 200000 | 0 – 500000 | 0 – 10000
フルスケールレンジ (lbf): 0 – 11200 | 0 – 2200 | 0 – 112400 | 0 – 449600 | 0 – 45000 | 0 – 4500 | 0 – 22500
使用温度範囲 (°C): -40 – 90 | -20 – 80
使用温度範囲 (°F): -40 – 194 | -4 – 176

より入手可能

製品	TE製品番号:	文書	荷重方向	フルスケールレンジ	フルスケールレンジ	使用温度範囲	IP 定格	供給電圧範囲	出力信号の詳細	EU RoHS 準拠	EU ELV 準拠
FN3002-A1-10KN	10220947-00		圧縮, 張力	0 – 10000 Newton	0 – 2200 lbf	-20 – 80 °C	IP50	10 – 30 VDC	±2 V	-	-
FN3002-50KN-/PE	20006795-00		圧縮, 張力	0 – 50000 Newton	0 – 11200 lbf	-20 – 80 °C	IP50	10 VDC	±2 mV/V	-	-
FN3002-100KN-/PE	20013187-00		圧縮, 張力	0 – 100000 Newton	0 – 22500 lbf	-20 – 80 °C	IP50	10 VDC	±2 mV/V	-	-
FN3002-A1-50KN-/Z04	20018526-00		圧縮, 張力	0 – 50000 Newton	0 – 11200 lbf	-40 – 90 °C	IP50	10 – 30 VDC	±2 V	-	-
FN3002-10KN-/Z04	20019177-00		圧縮, 張力	0 – 10000 Newton	0 – 2200 lbf	-40 – 90 °C	IP50	10 VDC	±2 mV/V	-	-
FN3002-A1-50KN-/P5	20019523-00		圧縮, 張力	0 – 50000 Newton	0 – 11200 lbf	-20 – 80 °C	IP65	10 – 30 VDC	±2 V	-	-
FN3002-A1-10KN-/Z04/P5/L5M	20020442-00		圧縮, 張力	0 – 10000 Newton	0 – 2200 lbf	-40 – 90 °C	IP65	10 – 30 VDC	±2 V	-	-
FN3002-A1-50KN-/Z04/P5/L5M	20020567-00		圧縮, 張力	0 – 50000 Newton	0 – 11200 lbf	-40 – 90 °C	IP65	10 – 30 VDC	±2 V	-	-
FN3002-A2-10KN-/Z04/P5/L5M	20031251-00		圧縮, 張力	0 – 10000 Newton	0 – 2200 lbf	-40 – 90 °C	IP65	-15 – 15 VDC	±5 V	-	-
FN3002-A2-20KN-/Z04/P5/L5M	20031252-00		圧縮, 張力	0 – 20000 Newton	0 – 4500 lbf	-40 – 90 °C	IP65	-15 – 15 VDC	±5 V	-	-
FN3002-A2-50KN-/Z04/P5/L5M	20031255-00		圧縮, 張力	0 – 50000 Newton	0 – 11200 lbf	-40 – 90 °C	IP65	-15 – 15 VDC	±5 V	-	-
FN3002-A1-100KN	EFN30-100KN-C20003		圧縮, 張力	0 – 100000 Newton	0 – 22500 lbf	-20 – 80 °C	IP50	10 – 30 VDC	±2 V	-	-
FN3002-100KN	EFN30-100KN-C20004	3D \u30E2\u30C7\u30EB	圧縮, 張力	0 – 100000 Newton	0 – 22500 lbf	-20 – 80 °C	IP50	10 VDC	±2 mV/V	-	-
FN3002-10KN	EFN30-10KN-C20003		圧縮, 張力	0 – 10000 Newton	0 – 2200 lbf	-20 – 80 °C	IP50	10 VDC	±2 mV/V	-	-
FN3002-A1-200KN	EFN30-200KN-C20004	3D \u30E2\u30C7\u30EB	圧縮, 張力	0 – 200000 Newton	0 – 45000 lbf	-20 – 80 °C	IP50	10 – 30 VDC	±2 V	-	-
FN3002-200KN	EFN30-200KN-C20005		圧縮, 張力	0 – 200000 Newton	0 – 45000 lbf	-20 – 80 °C	IP50	10 VDC	±2 mV/V	-	-
FN3002-20KN	EFN30-20KN-C20002		圧縮, 張力	0 – 20000 Newton	0 – 4500 lbf	-20 – 80 °C	IP50	10 VDC	±2 mV/V	-	-
FN3002-A2-20KN	EFN30-20KN-C20010		圧縮, 張力	0 – 20000 Newton	0 – 4500 lbf	-20 – 80 °C	IP50	-15 – 15 VDC	±5 V	-	-
FN3002-2MN	EFN30-2MN-C20001		圧縮, 張力	0 – 2000000 Newton	0 – 449600 lbf	-20 – 80 °C	IP50	10 VDC	±2 mV/V	-	-
FN3002-500KN	EFN30-500KN-C20002		圧縮, 張力	0 – 500000 Newton	0 – 112400 lbf	-20 – 80 °C	IP50	10 VDC	±2 mV/V	-	-
FN3002-A1-50KN	EFN30-50KN-C20005		圧縮, 張力	0 – 50000 Newton	0 – 11200 lbf	-20 – 80 °C	IP50	10 – 30 VDC	±2 V	-	-
FN3002-50KN	EFN30-50KN-C20006	3D \u30E2\u30C7\u30EB	圧縮, 張力	0 – 50000 Newton	0 – 11200 lbf	-20 – 80 °C	IP50	10 VDC	±2 mV/V	-	-

概要

FN3000 は、レンジに応じてアルミニウム合金製とステンレス鋼製があり、多数のオプションをご用意しています。 テストベンチ用途に適しており、さまざまな過酷な環境で使用されています。また、カスタマイズによって保護を強化することができます。

特長

標準レンジ：10 kN ～ 2000 kN
ロッドエンドをご用意
オプションで増幅器を内蔵
オプションで IP65 規格に対応

用途

プロセス制御機器
計量校正工具
疲労テストベンチ
液圧調整
ラボおよび研究
ケーブルの耐荷重試験用試験台
ショックアブソーバ試験台
構造物疲労試験装置

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

荷重センサのタイプ 荷重ロードセル

電気的特性

フルスケールレンジ (Newton) 0 – 100000 | 0 – 2000000 | 0 – 50000 | 0 – 20000 | 0 – 200000 | 0 – 500000 | 0 – 10000
フルスケールレンジ (lbf) 0 – 11200 | 0 – 2200 | 0 – 112400 | 0 – 449600 | 0 – 45000 | 0 – 4500 | 0 – 22500
供給電圧範囲 (VDC) -15 – 15 | 10 | 10 – 30

使用条件

使用温度範囲 (°C) -40 – 90 | -20 – 80
使用温度範囲 (°F) -40 – 194 | -4 – 176
精度 ('% de la pleine échelle) ±.25

動作/用途

出力信号の詳細 ±2 mV/V | ±2 V | ±5 V

業界スタンダード

IP 定格 IP50 | IP65

その他

荷重方向 圧縮 | 張力
CTR でのゼロシフト (%FS/°C) ±.5/50
感度シフト (%FS/°C) ±1/50

データシート/カタログページ

FN3002 pdf フランス語
FN3002 pdf 英語

製品規格

INSTRUCTIONS FOR THE USE OF STRAIN-GAUGE SENSORS(FRENCH) pdf フランス語
INSTRUCTIONS FOR THE USE OF STRAIN-GAUGE SENSORS pdf 英語
