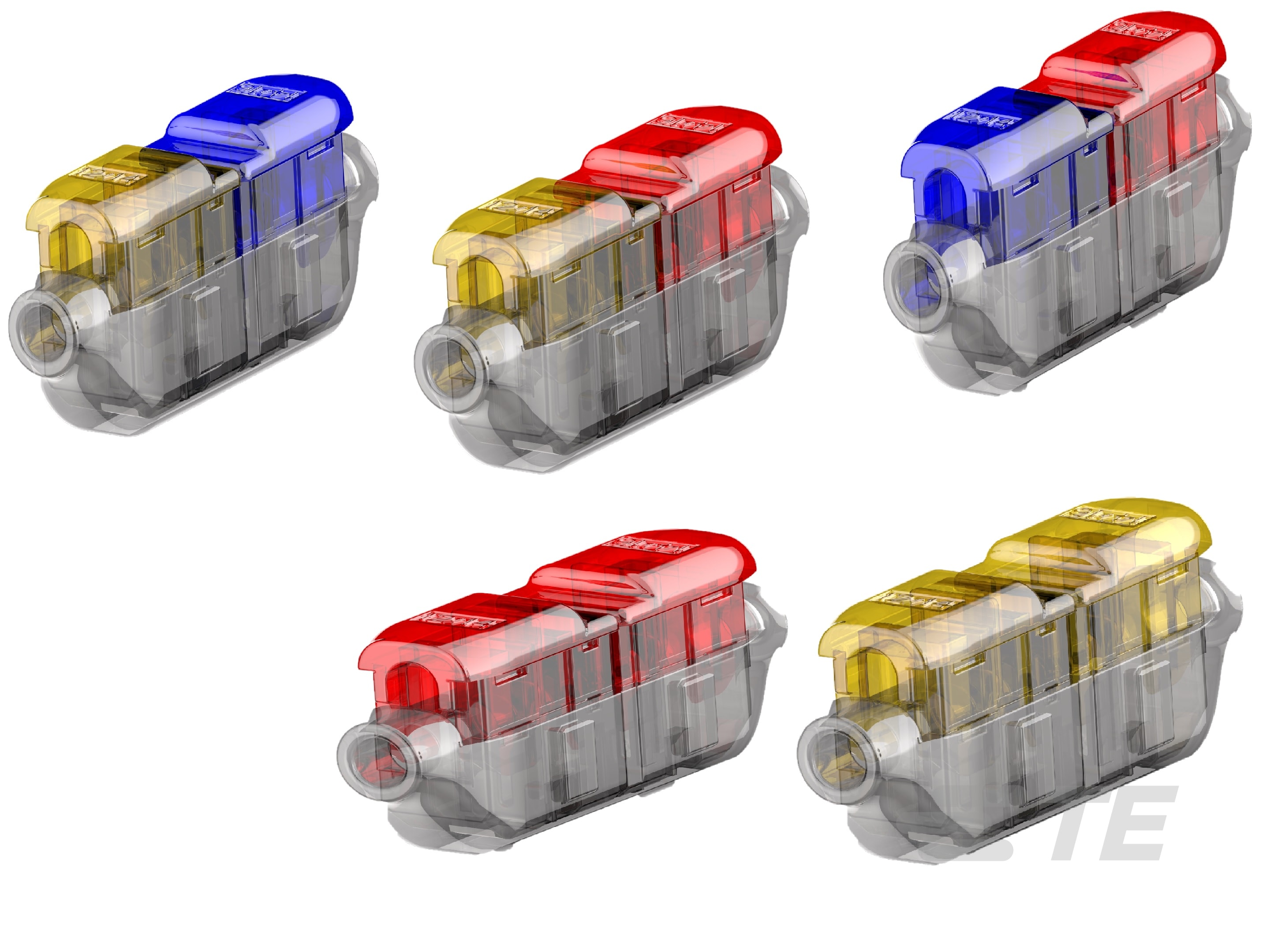

IDC スプライス コネクタ

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• スプライスのタイプ  突合せスプライス

• 防水性  はい

• ディスクリート ワイヤ タイプに対応  より線 | 単線

• ワイヤ絶縁体サポートの保持タイプ  絶縁サポート

• スプライス容量  2

• ワイヤ/ケーブルのタイプとの互換性  ディスクリート ワイヤ

• 動作電圧 (VDC) 400

• 動作電圧 (V) 600

• 動作電圧 (VAC) 600

• 定格電流 (A) 15 | 20

• ボタンの色  赤 | 青 | 黄

• スプライスの特徴  エンド フィード

• 端子のベース材質  りん青銅

• ワイヤ絶縁サポート  あり

• ワイヤ サイズ (AWG) 12 – 14 | 14 – 16 | 16 – 18

• ワイヤ サイズ (mm²) 1.5 – .75 | 2.5 – 1.5 | 4 – 2.5

• 適合する絶縁直径範囲 (mm) 3.5 | 4 | 4.5

• 適合する絶縁直径範囲 (in) .138 | .157 | .177

• バレルの内径  4.5 mm [ .175 in ]

• 製品長さ  48 mm [ 1.89 in ]

• 絶縁オプション  完全絶縁

• ワイヤのベース材料に適合  銅

• UL 難燃性グレード  UL 94V-0 | UL 94V-2

• 認可規格製品に適合  IEC 60988-2-3 | UL 486C

• 認証/規格製品に適合  IEC | UL

• 政府機関認定スプライス  いいえ

• パッケージ数量  50

• 実装方法  Box
