DEUTSCH DRB Housings

DEUTSCH

DEUTSCH DRB

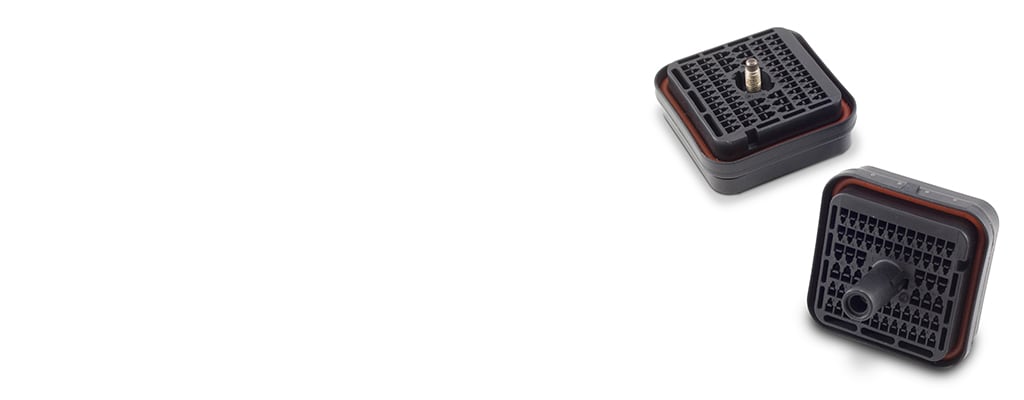

DEUTSCH DRB ハウジングはバルクヘッド用途に適したヘビーデューティーコネクタで、48 ～ 128 極の多極対応が特徴です。DRB には嵌合用ねじジャッキがあり、DEUTSCH 端子サイズ 4 ～ 20 (100 ～ 7.5 A) に対応します。

詳細表示標準

TEとつながる

製品の特長

極数 : 48 | 60 | 102 | 128
コネクタおよびハウジングのタイプ : オス端子用ハウジング | メス端子用ハウジング
嵌合ピンの直径 (mm): 1.02 | 1.59 | 2.39 | 3.61 | 5.72
嵌合ピンの直径 (in): .04 | .063 | .094 | .142 | .225
接続タイプ : 電線対電線
ピッチ (mm): 3.81 | 4.45 | 4.7 | 6.71 | 22.5
ピッチ (in): .15 | .175 | .185 | .264 | .886

より入手可能

製品	TE製品番号:	文書	コネクタおよびハウジングのタイプ	極数	防水性	列数	ピッチ	嵌合ピンの直径	端子の定格電流 (最大)	公称電圧アーキテクチャ	コネクタおよびキーイングコード	EU RoHS 準拠	EU ELV 準拠
REC, 60P, BLK, NON-ENV, A	DRB12-60PANE	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	60	いいえ	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	A	-	-
PLG, 128P, BLK, E, CAP, A	DRB16-128SAE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	メス端子用ハウジング	128	はい	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	A	-	-
REC, 128P, BLK, E, CAP, B	DRB12-128PBE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	128	はい	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 102P, BLK, NON-ENV, A	DRB12-102PANE	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	102	いいえ	12	4.45 mm, 6.71 mm, 22.5 mm	1.59 mm, 2.39 mm, 3.61 mm, 5.72 mm	13 A, 25 A, 60 A, 100 A	12 V, 24 V, 48 V	A	-	-
REC, 60P, BLK, E, CAP, B	DRB12-60PBE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	60	はい	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	B	-	-
PLG, 102P, BLK, E, CAP, B	DRB16-102SBE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	メス端子用ハウジング	102	はい	12	4.45 mm, 6.71 mm, 22.5 mm	1.59 mm, 2.39 mm, 3.61 mm, 5.72 mm	13 A, 25 A, 60 A, 100 A	12 V, 24 V, 48 V	B	-	-
PLG, 128P, BLK, E, CAP, B	DRB16-128SBE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	メス端子用ハウジング	128	はい	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 128P, BLK, E, CAP, A	DRB12-128PAE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	128	はい	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	A	-	-
REC, 128P, BLK, NON-ENV, CAP, A	DRB12-128PANE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	128	いいえ	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	A	-	-
REC, 128P, BLK, NON-ENV, CAP, B	DRB12-128PBNE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	128	いいえ	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 48P, BLK, E, CAP, B	DRB12-48PBE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	48	はい	6	3.81 mm, 4.7 mm, 6.71 mm	1.02 mm, 1.59 mm, 2.39 mm	7.5 A, 13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 60P, BLK, E, CAP, A	DRB12-60PAE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	60	はい	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	A	-	-
PLG, 102P, BLK, E, CAP, A	DRB16-102SAE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	メス端子用ハウジング	102	はい	12	4.45 mm, 6.71 mm, 22.5 mm	1.59 mm, 2.39 mm, 3.61 mm, 5.72 mm	13 A, 25 A, 60 A, 100 A	12 V, 24 V, 48 V	A	-	-
PLG, 48P, BLK, E, CAP, B	DRB16-48SBE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	メス端子用ハウジング	48	はい	6	3.81 mm, 4.7 mm, 6.71 mm	1.02 mm, 1.59 mm, 2.39 mm	7.5 A, 13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 102P, BLK, E, CAP, A	DRB12-102PAE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	102	はい	12	4.45 mm, 6.71 mm, 22.5 mm	1.59 mm, 2.39 mm, 3.61 mm, 5.72 mm	13 A, 25 A, 60 A, 100 A	12 V, 24 V, 48 V	A	-	-
REC, 48P, BLK, E, CAP, A	DRB12-48PAE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	オス端子用ハウジング	48	はい	6	3.81 mm, 4.7 mm, 6.71 mm	1.02 mm, 1.59 mm, 2.39 mm	7.5 A, 13 A, 25 A	12 V, 24 V, 48 V	A	-	-
PLG, 48P, BLK, E, CAP, A	DRB16-48SAE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	メス端子用ハウジング	48	はい	6	3.81 mm, 4.7 mm, 6.71 mm	1.02 mm, 1.59 mm, 2.39 mm	7.5 A, 13 A, 25 A	12 V, 24 V, 48 V	A	-	-
PLG, 60P, BLK, E, CAP, A	DRB16-60SAE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	メス端子用ハウジング	60	はい	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	A	-	-
PLG, 60P, BLK, E, CAP, B	DRB16-60SBE-L018	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	メス端子用ハウジング	60	はい	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	B	-	-

概要

DEUTSCH DRB ハウジングには、4 つのキーイングオプションが用意されています。

シリーズ製品の概要

端子サイズ 4 (100 A)、8 (60 A)、12 (25 A)、16 (13 A)、20 (7.5 A) に対応
6 ～ 22 AWG (16.00 ～ 0.35 mm²)
48 極、60 極、102 極、128 極の極数展開
フランジ取り付け
角形、熱可塑性樹脂ハウジング
嵌合用ねじジャッキ
端子の位置合わせと保持確認用ウェッジロック

その他の DEUTSCH DRB 製品

すべての DEUTSCH DRB 製品を表示
DEUTSCH DRB シリーズコネクタは、バルクヘッド用途のために設計されたヘビーデューティーコネクタです。

FAQ

よくある質問

Q: DRB コネクタとは何ですか?

A: DEUTSCH DRB は環境シールコネクタであり、ケーブル対ケーブル用途向けに設計されています。DRB コネクタは、わずかな劣化も許されない過酷な環境下で、接続の用途で使われています。

Q: DRB コネクタはどういった用途に適していますか?

A: トラック、バス、オフハイウェイ車両、建設機械、農業機械、採掘機械、緊急車両、林業機械、キャンピングカー、船舶、バイクなどに適しています。

DEUTSCH DRB コネクタに関する他の FAQ を読む

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

混合およびハイブリッドコネクタはい
コネクタ形状角形
コネクタおよびハウジングのタイプ オス端子用ハウジング | メス端子用ハウジング
接続タイプ 電線対電線
防水性 いいえ | はい
一次ロックの特徴 ハウジング内に統合
コネクタおよびコンタクトの嵌合先 ワイヤ＆ケーブル

構成の特徴

ブランクキャビティ位置 0
コネクタシールコード E シール
コネクタ加工 ワイヤルータ
極数 48 | 60 | 102 | 128
列数 6 | 12

電気的特性

動作電圧 (VDC) 250
動作電圧 (VAC) 250
公称電圧アーキテクチャ (V) 12 | 24 | 48

ボディの特徴

ケーブル出口角度 180°
一次製品色黒
コネクタおよびキーイングコード A | B

端子の特徴

端子のタイプ ソケット | ピン
端子サイズ サイズ 12 | サイズ 16 | サイズ 20 | サイズ 4 | サイズ 8
嵌合ピンの直径 (mm) 1.02 | 1.59 | 2.39 | 3.61 | 5.72
嵌合ピンの直径 (in) .04 | .063 | .094 | .142 | .225
端子の定格電流 (最大) (A) 7.5 | 13 | 25 | 60 | 100

機械的アタッチメント

嵌合調整あり
端子位置保証 いいえ | はい
嵌合調整のタイプ キー付き
ストレインリリーフあり
コネクタ取り付けのタイプ ケーブルマウント (フリーハンギング)

ハウジングの特徴

ハウジングの材料 PA GF
ピッチ (mm) 3.81 | 4.45 | 4.7 | 6.71 | 22.5
ピッチ (in) .15 | .175 | .185 | .264 | .886

寸法

適合する絶縁直径範囲 (mm) 1.02 – 2.41 | 1.35 – 3.05 | 2.46 – 4.01 | 3.43 – 5.59 | 6.63 – 7.42
適合する絶縁直径範囲 (in) .04 – .095 | .053 – .12 | .097 – .158 | .135 – .22 | .261 – .292
製品幅 (mm) 66.19 | 125.75 | 125.76
製品幅 (in) 2.606 | 4.951
列間スペーシング (mm) .64 | 3.81 | 4.83 | 6.6 | 6.99 | 7.57 | 7.62 | 7.77 | 8.2 | 8.41 | 8.61 | 8.63
列間スペーシング (in) .025 | .15 | .19 | .26 | .275 | .298 | .3 | .306 | .323 | .331 | .339 | .34
コネクタの高さ (mm) 62.64 | 66.19 | 75.34
コネクタの高さ (in) 2.466 | 2.606 | 2.966
製品長さ (mm) 35.71 | 44.4 | 45.16 | 50.22 | 52.76 | 54.38 | 58.19
製品長さ (in) 1.406 | 1.748 | 1.778 | 1.977 | 2.077 | 2.141 | 2.291

使用条件

使用温度 (最大) 125 °C [ 257 °F ]
使用温度範囲 -55 – 125 °C [ -67 – 257 °F ]

動作/用途

回路用途電源

業界スタンダード

IP 定格 IP68 | IP6K9K
認証/規格製品に適合 SAE J2030

実装の特徴

実装方法 Box
パッケージ数量 36 | 72

その他

サービス可能はい
コネクタ位置保証機構（CPA) いいえ

参照番号

TE用番号 CAT-D781-CH8172
