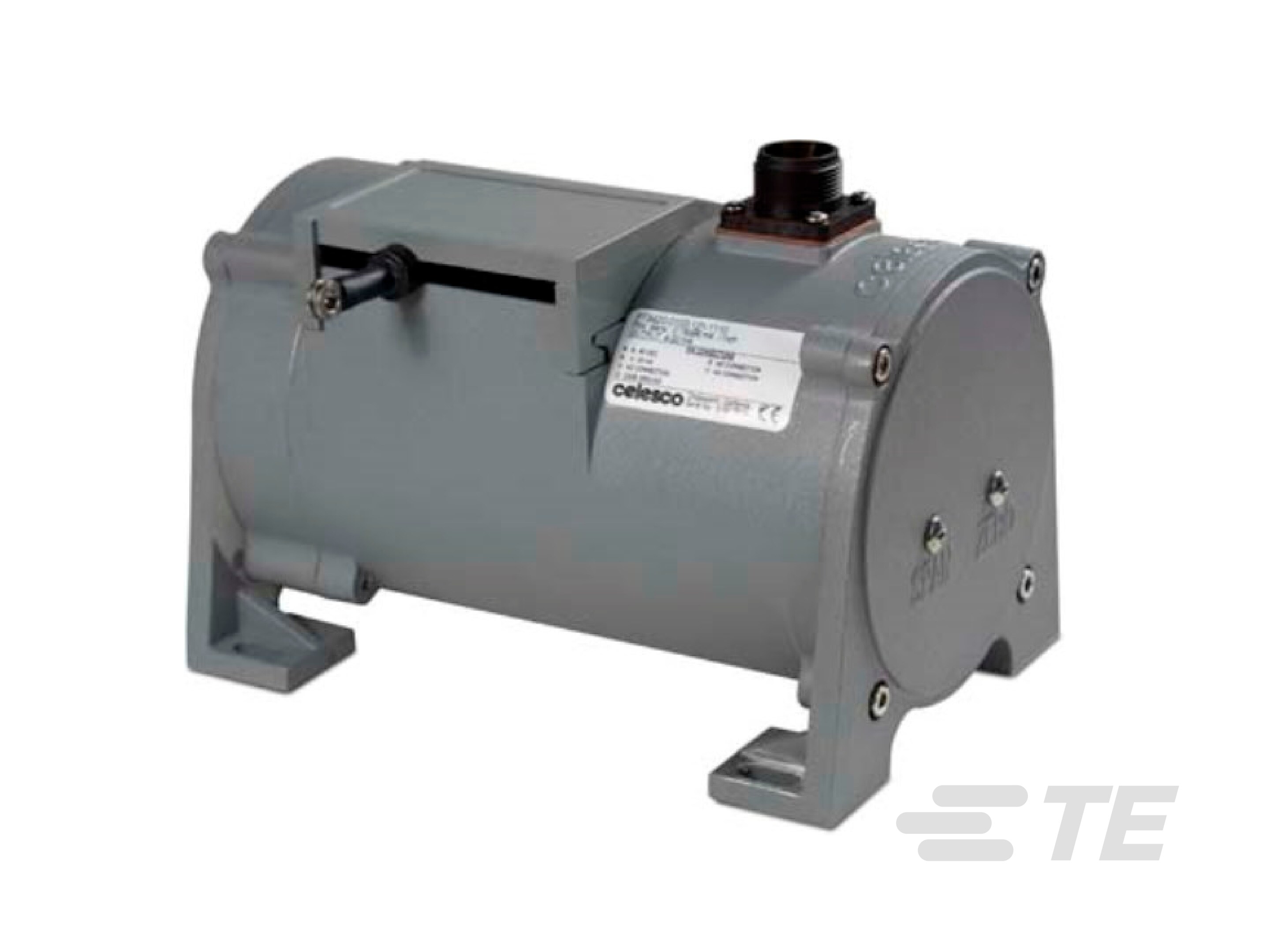

インクリメンタル オプティカル エンコーダ（最大 550 インチ）

インクリメンタル オプティカル エンコーダ（最大 550 インチ）-CAT-CAPS0037
  • MEAS
|
  • MEAS PT9
インクリメンタル光学エンコーダを備え、産業用途向けに設計されたこの丈夫なトランスデューサは、同種の測定装置よりも高い精度と長寿命を実現します。
詳細表示 標準
TEとつながる

製品の特長

  • 位置センサ製品タイプ : PT9150 - インクリメンタル エンコーダ | インダストリアル ストリング式ポテンショメーター | 速度制限システム

  • 幅広いストローク範囲 (mm): 1905 | 2500 | 2540 | 3750 | 3810 | 5000 | 5080 | 6250 | 6350 | 7500 | 7620 | 8750 | 8890 | 10000 | 10160 | 11250 | 11430 | 12500 | 12700 | 13750 | 13970

  • 幅広いストローク範囲 (in): 75 | 98.4 | 100 | 147.6 | 150 | 196.8 | 200 | 246.1 | 250 | 295.3 | 300 | 344.5 | 350 | 393.7 | 400 | 442.9 | 450 | 492.1 | 500 | 541.3 | 550

  • 出力信号のタイプ : インクリメンタル エンコーダ

  • 精度 (% of FS): ±.04

  • 修復性 (% of FS): .02

より入手可能

LADD Inc
概要

このモデルには幅広い分解能と出力ステージが用意されており、ほとんどどのような要件にも対応できます。 最大 550 インチまで測定できますが、ケーブルを後退させたときの長さはわずか 6 インチです。サイズが小さくコスト対測定比が低いことから、卓越した柔軟性と価値が得られます。

特長

  • 最大 550 インチ (1,400 cm) の線形位置
  • エンクロージャはアルミニウム製/ステンレス鋼製から選択可能
  • フリーリリースによる損傷を防ぐ VLS オプション
  • IP67/NEMA 6 保護
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 位置センサ製品タイプ  PT9150 - インクリメンタル エンコーダ | インダストリアル ストリング式ポテンショメーター | 速度制限システム

ボディの特徴

  • ケースの材質  303 ステンレス鋼 | アルミニウム | ステンレス鋼

寸法

  • 幅広いストローク範囲 (mm) 1905 | 2500 | 2540 | 3750 | 3810 | 5000 | 5080 | 6250 | 6350 | 7500 | 7620 | 8750 | 8890 | 10000 | 10160 | 11250 | 11430 | 12500 | 12700 | 13750 | 13970

  • 幅広いストローク範囲 (in) 75 | 98.4 | 100 | 147.6 | 150 | 196.8 | 200 | 246.1 | 250 | 295.3 | 300 | 344.5 | 350 | 393.7 | 400 | 442.9 | 450 | 492.1 | 500 | 541.3 | 550

使用条件

  • 精度 (% of FS) ±.04

  • 使用温度範囲  -18 – 71 °C [ 0 – 160 °F ]

動作/用途

  • 解像度 (ppmm) 2540 | 6350

  • 出力信号のタイプ  インクリメンタル エンコーダ

業界スタンダード

  • IP 定格  IP65 | IP67

その他

  • エンコーダ ドライブ  いいえ

  • 修復性 (% of FS) .02

  • 測定ケーブル  直径 .031 インチ裸ステンレス鋼 | 直径 .034 インチ ナイロンコーティング ステンレス鋼 | 直径 .047 インチ ステンレス鋼 | 直径 .058 インチ PVC ジャケット付きベクトラ ファイバ | 裸ステンレス鋼

参照番号

  • TE用番号 CAT-CAPS0037
