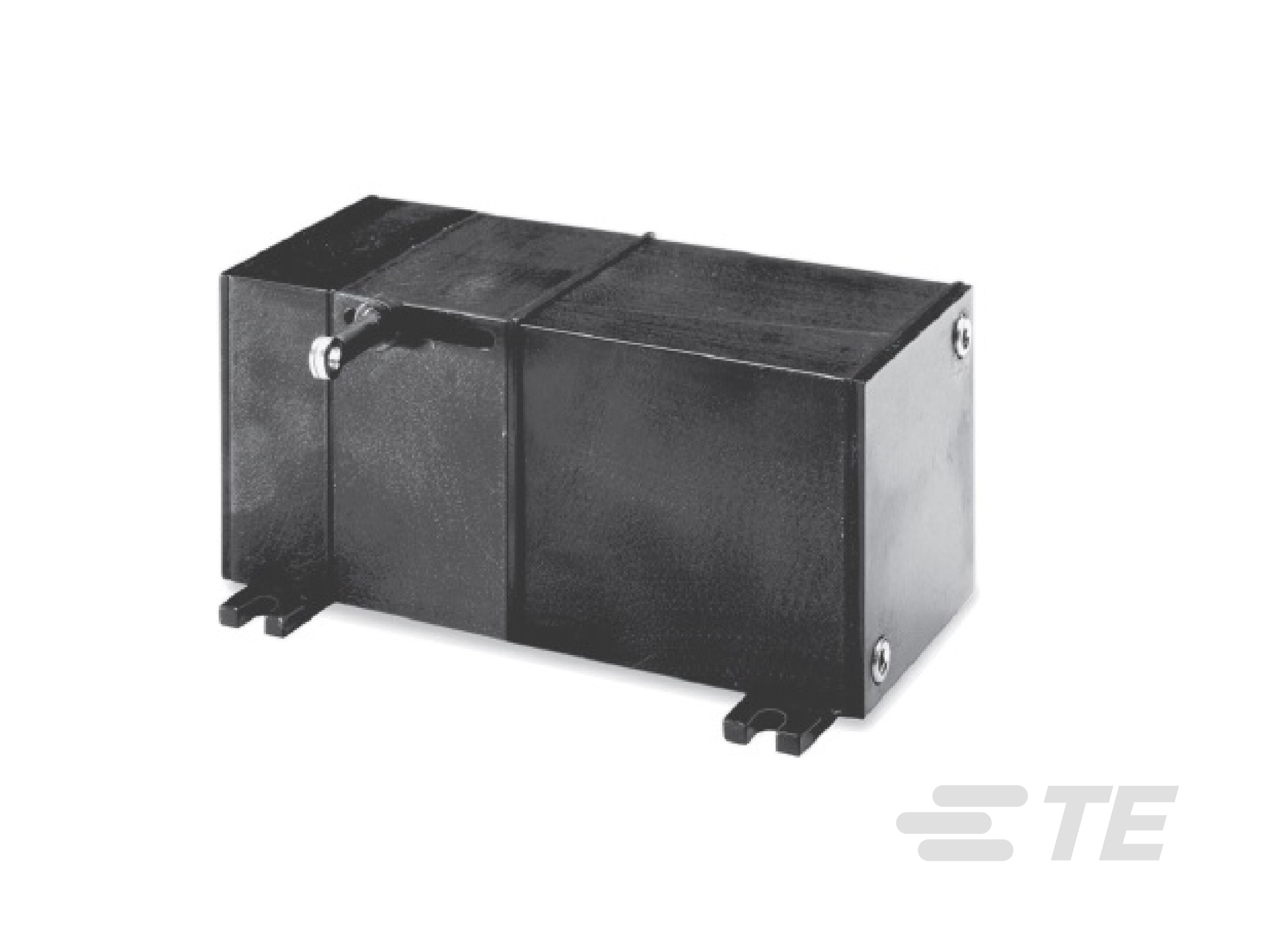

インダストリアル ストリング式エンコーダ
- MEAS
- MEAS PT5
PT5600 シリーズ インダストリアル ストリング式エンコーダは、ほぼすべてのエンコーダと嵌合する独自のリニア・ロータリ モジュールです。線形位置 (最大 250 インチまで) をコスト効率良く測定し、どのような高分解能の要件またはアブソリュート エンコーダの要件にも適合する優れた柔軟性を備えています。
- データシート |
製品の特長
-
位置センサ製品タイプ : Industrial String Potentiometer
-
幅広いストローク範囲 (mm): 1270 | 3810 | 6350
-
幅広いストローク範囲 (in): 50 | 150 | 250
-
精度 (% of FS): ±.04
-
修復性 (% of FS): .02
-
ケースの材質 : アルミニウム
概要
PT5600 シリーズ インダストリアル ストリング式エンコーダは、ほぼすべてのエンコーダと嵌合し、コスト効率の良い線形位置測定ソリューションを提供します。どのような高分解能の要件またはアブソリュート エンコーダの要件にも適合する優れた柔軟性を備えています。
PT5600 シリーズ インダストリアル ストリング式エンコーダは、どのような高分解能の要件またはアブソリュート エンコーダの要件にも適合する優れた柔軟性を実現します。 PT5600 は、わずか数分で取り付けが完了し、狭いスペースへの取り付けも簡単です。完全な平行アライメント調整は必要ありません。定期的な調整を必要とせずに信頼性の高い精密な位置測定が実現します。ご注文の際は、測定レンジとエンコーダの取り付けスタイルをお選びください。必要なエンコーダ取り付け工具と取り付け用ハードウェアも用意されています。ご希望のエンコーダ取り付けスタイルが見つからない場合、またはエンコーダを併せてお求めの場合は、お電話でお問い合わせください。
製品の特長
- 250 インチ (6350 mm) までの絶対線形位置
- 陽極酸化処理アルミニウム エンクロージャ
- ほぼすべてのエンコーダをリニア位置センサに変換
- エンコーダ付き、またはエンコーダなしをご用意
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
位置センサ製品タイプ Industrial String Potentiometer
ボディの特徴
-
ケースの材質 アルミニウム
寸法
-
幅広いストローク範囲 (mm) 1270 | 3810 | 6350
-
幅広いストローク範囲 (in) 50 | 150 | 250
使用条件
-
精度 (% of FS) ±.04
-
使用温度範囲 -40 – 90 °C [ -40 – 194 °F ]
動作/用途
-
1 ターンあたりのモーション変換率 (mm) 203.2
業界スタンダード
-
IP 定格 IP67
その他
-
エンコーダ ドライブ はい
-
修復性 (% of FS) .02
-
測定ケーブル .047 Inch Dia Stainless Steel | 直径 .034 インチ ナイロンコーティング ステンレス鋼
参照番号
-
TE用番号 CAT-CAPS0024
