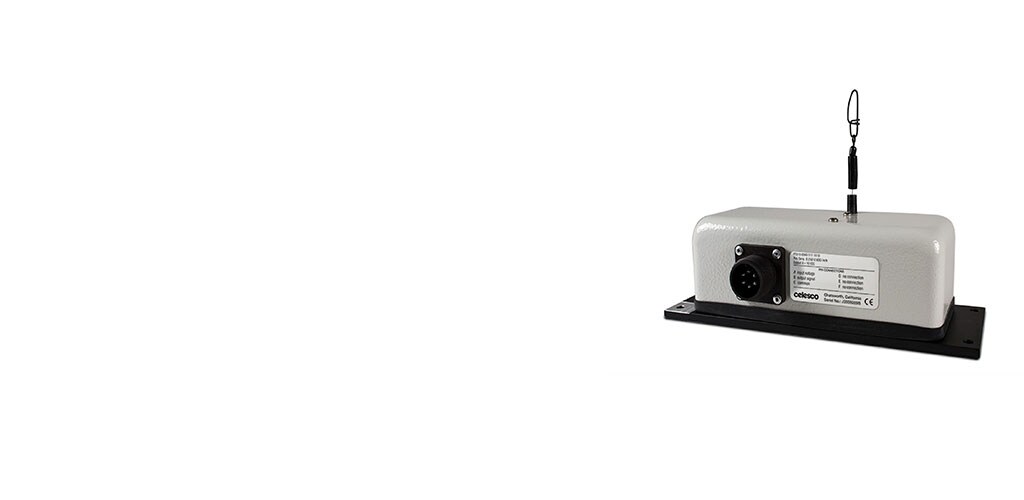

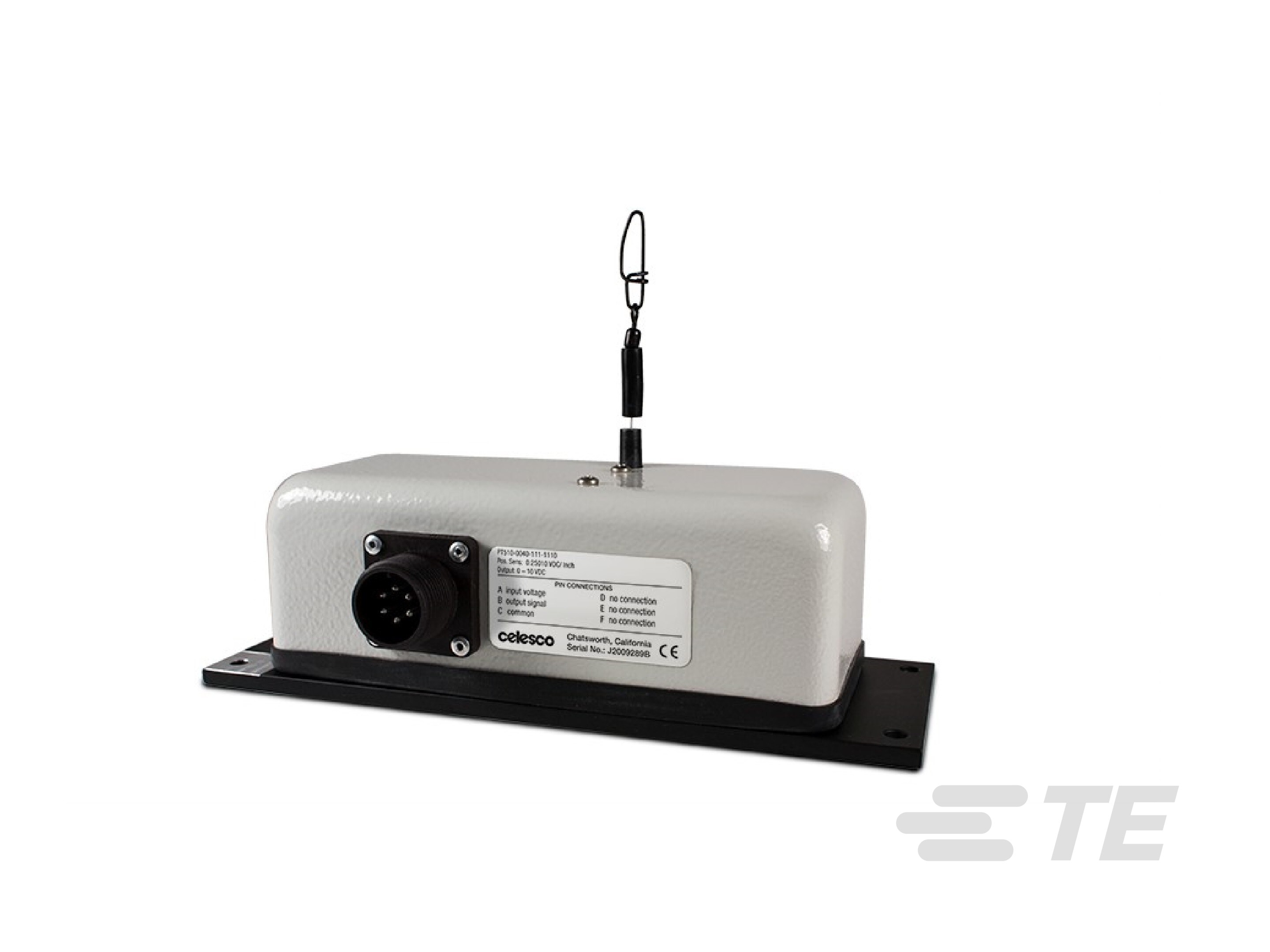

電圧出力クラシックストリング式ポット

MEAS

MEAS PT510

PT510 シリーズ電圧出力クラシックストリング式ポットは、最大 100 インチのフルストロークレンジに対応します。ステンレス鋼製の可動測定ケーブルの位置に線形比例する一定電圧のフィードバック信号を出力し、非常に多くの用途に適合します。

詳細表示標準

データシート |

TEとつながる

製品の特長

位置センサ製品タイプ : インダストリアルストリング式ポテンショメーター | 計装グレードポテンショメーター
幅広いストローク範囲 (mm): 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524 | 1905 | 2540
幅広いストローク範囲 (in): 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100
出力信号のタイプ : 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC
精度 ('% del valor final): ±.15 | ±.18 | ±.28
修復性 ('% del valor final): .05

より入手可能

製品	TE製品番号:	位置センサ製品タイプ	幅広いストローク範囲	出力信号のタイプ	精度	EU RoHS 準拠
PT510-0002-111-1110	04-0847-0016	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	50.8 mm	0 – 10 VDC	±.28 '% del valor final	-
PT510-0005-111-1110	04-0847-0019	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	127 mm	0 – 10 VDC	±.28 '% del valor final	-
PT510-0010-111-1110	04-0847-0020	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	254 mm	0 – 10 VDC	±.18 '% del valor final	-
PT510-0015-111-1110	04-0847-0021	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	381 mm	0 – 10 VDC	±.18 '% del valor final	-
PT510-0020-111-1110	04-0847-0022	インダストリアルストリング式ポテンショメーター	508 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0025-111-1110	04-0847-0023	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	635 mm	0 – 10 VDC	±.18 '% del valor final	-
PT510-0030-111-1110	04-0847-0024	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	762 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0040-111-1110	04-0847-0025	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1016 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0050-111-1110	04-0847-0026	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1270 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0060-111-1110	04-0847-0027	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1524 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0075-111-1110	04-0847-0028	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1905 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0100-111-1110	04-0847-0030	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	2540 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0005-111-1210	04-0847-0034	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	127 mm	0 – 5 VDC	±.28 '% del valor final	-
PT510-0010-111-1210	04-0847-0035	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	254 mm	0 – 5 VDC	±.18 '% del valor final	-
PT510-0015-111-1210	04-0847-0036	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	381 mm	0 – 5 VDC	±.18 '% del valor final	-
PT510-0020-111-1210	04-0847-0037	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	508 mm	0 – 5 VDC	±.15 '% del valor final	-
PT510-0040-111-1210	04-0847-0040	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1016 mm	0 – 5 VDC	±.15 '% del valor final	-
PT510-0050-111-1210	04-0847-0041	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1270 mm	0 – 5 VDC	±.15 '% del valor final	-
PT510-0075-111-1210	04-0847-0043	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1905 mm	0 – 5 VDC	±.15 '% del valor final	-
PT510-0100-111-1210	04-0847-0045	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	2540 mm	0 – 5 VDC	±.15 '% del valor final	-
PT510-0015-111-1310	04-0847-0101	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	381 mm	10 – 0 VDC	±.18 '% del valor final	-
PT510-0010-111-1310	04-0847-0103	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	254 mm	10 – 0 VDC	±.18 '% del valor final	-
PT510-0100-111-1310	04-0847-0108	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	2540 mm	10 – 0 VDC	±.15 '% del valor final	-
PT510-0002-111-1210	04-0847-0115	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	50.8 mm	0 – 5 VDC	±.28 '% del valor final	-
PT510-0010-113-1110	04-0847-0127	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	254 mm	0 – 10 VDC	±.18 '% del valor final	-
PT510-0040-113-1130	04-0847-0132	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1016 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0075-112-1210	04-0847-0138	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1905 mm	0 – 5 VDC	±.15 '% del valor final	-
PT510-0020-111-1220	04-0847-0139	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	508 mm	0 – 5 VDC	±.15 '% del valor final	-
PT510-0005-112-1110	04-0847-0140	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	127 mm	0 – 10 VDC	±.28 '% del valor final	-
PT510-0010-112-1110	04-0847-0141	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	254 mm	0 – 10 VDC	±.18 '% del valor final	-
PT510-0015-111-1240	04-0847-0142	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	381 mm	0 – 5 VDC	±.18 '% del valor final	-
PT510-0015-111-1140	04-0847-0143	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	381 mm	0 – 10 VDC	±.18 '% del valor final	-
PT510-0020-113-1340	04-0847-0144	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	508 mm	10 – 0 VDC	±.15 '% del valor final	-
PT510-0060-113-1310	04-0847-0146	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1524 mm	10 – 0 VDC	±.15 '% del valor final	-
PT510-0015-111-1230	04-0847-0162	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	381 mm	0 – 5 VDC	±.18 '% del valor final	-
PT510-0040-112-1110	04-0847-0165	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1016 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0075-114-1110	04-0847-0168	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1905 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0030-111-1230	04-0847-0170	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	762 mm	0 – 5 VDC	±.15 '% del valor final	-
PT510-0030-111-1130	04-0847-0174	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	762 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0050-111-1140	04-0847-0175	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1270 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0075-113-1130	04-0847-0176	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1905 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0025-112-1130	04-0847-0178	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	635 mm	0 – 10 VDC	±.18 '% del valor final	-
PT510-0040-111-1140	04-0847-0179	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1016 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0020-111-1140	04-0847-0181	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	508 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0015-112-1110	04-0847-0182	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	381 mm	0 – 10 VDC	±.18 '% del valor final	-
PT510-0005-111-1330	04-0847-0185	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	127 mm	10 – 0 VDC	±.28 '% del valor final	-
PT510-0010-111-1130	04-0847-0186	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	254 mm	0 – 10 VDC	±.18 '% del valor final	-
PT510-0020-111-1230	04-0847-0187	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	508 mm	0 – 5 VDC	±.15 '% del valor final	-
PT510-0100-111-1130	04-0847-0195	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	2540 mm	0 – 10 VDC	±.15 '% del valor final	-
PT510-0050-113-1110	04-0847-0200	インダストリアルストリング式ポテンショメーター, 計装グレードポテンショメーター	1270 mm	0 – 10 VDC	±.15 '% del valor final	-

概要

PT510 シリーズ電圧出力クラシックストリング式ポットは、最大 100 インチのフルストロークレンジに対応します。非常に多くの用途に適合する一定電圧のフィードバック信号を出力します。

PT510 シリーズ電圧出力クラシックストリング式ポットは、航空機の構造試験、油圧シリンダの制御、バルブステムの開放、ファクトリオートメーションなど、文字どおり数千に及ぶさまざまな用途で使われています。最大 100 インチのフルストロークレンジに対応した PT510 は、ステンレス鋼製の可動測定ケーブルの位置に線形比例する、一定電圧のフィードバック信号を出力します。DC 0 ～ 5 V および 0 ～ 10 V の出力信号オプションが用意されています。

製品の特長

絶対線形位置
クラシックストリング式ポット設計
ストロークレンジオプション: 0 ～ 2 から 0 ～ 100 インチ
粉体塗装されたアルマイト処理アルミニウム製エンクロージャ
産業オートメーションおよび試験用途

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

位置センサ製品タイプ インダストリアルストリング式ポテンショメーター | 計装グレードポテンショメーター

ボディの特徴

ケースの材質 アルミニウム

寸法

幅広いストローク範囲 (mm) 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524 | 1905 | 2540
幅広いストローク範囲 (in) 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100

使用条件

精度 ('% del valor final) ±.15 | ±.18 | ±.28
使用温度範囲 -40 – 90 °C [ -40 – 194 °F ]

動作/用途

出力信号のタイプ 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC

業界スタンダード

IP 定格 IP50

その他

エンコーダドライブ いいえ
修復性 ('% del valor final) .05
測定ケーブル 直径 .019 インチナイロンコーティングステンレス鋼

データシート/カタログページ

PT510 pdf 英語
