概要

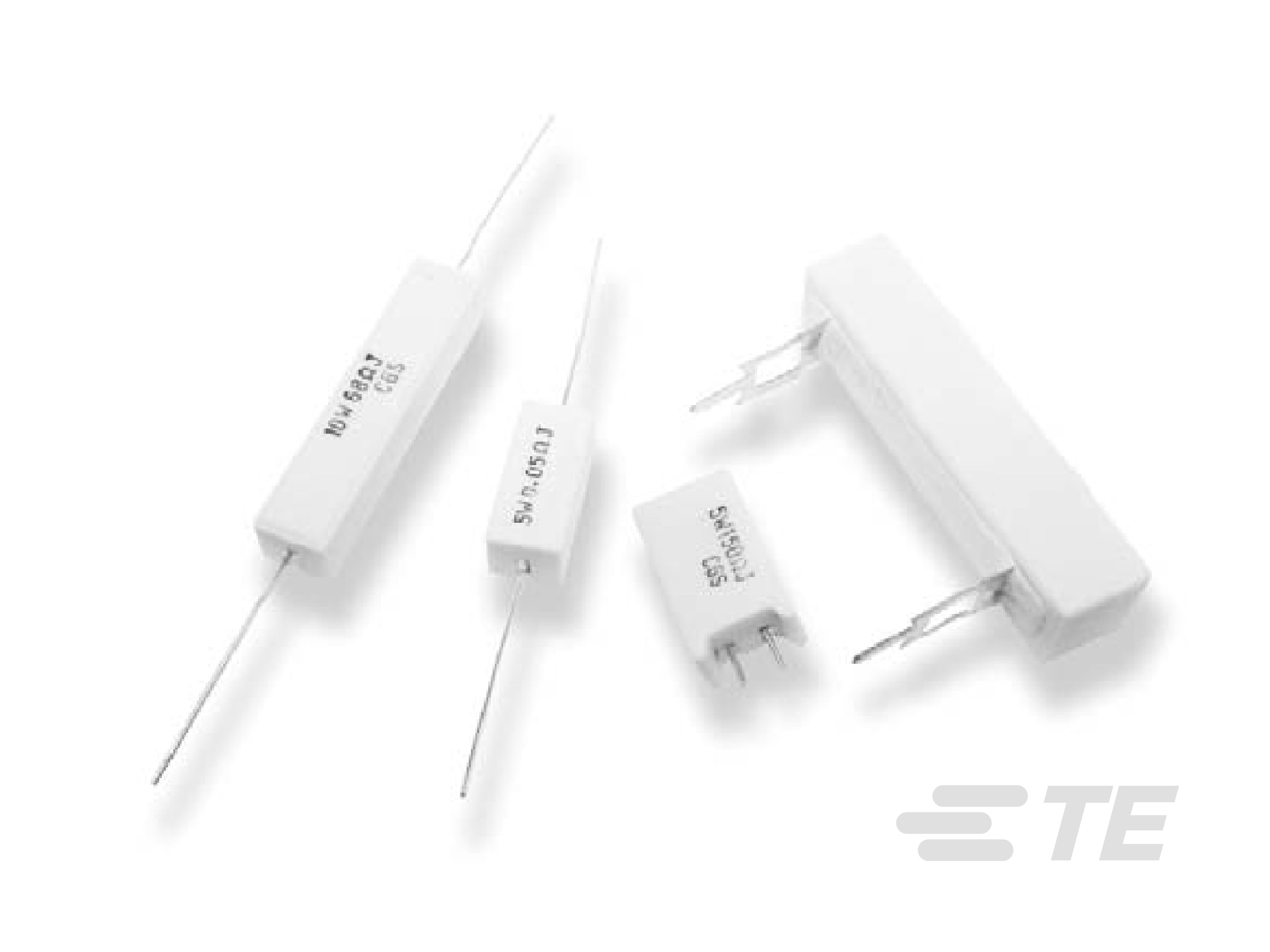

SQ シリーズは、電線または電力酸化皮膜素子をセラミック ケースに格納し、 無機シリカ充填剤でシーリングしたパワー巻線抵抗器です。これらの製品は、表面温度が低く、高い絶縁抵抗を備えています。

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 抵抗器のタイプ  パワー レジスタ

  • エレメントのタイプ  巻線 | 金属フィルム | 金属酸化物 | 金属酸化膜

構成の特徴

  • レジスタ数  1

電気的特性

  • 動作電圧 (V) 150 | 350 | 500 | 750 | 1000

  • 電力定格 (W) 2 | 3 | 5 | 7 | 10 | 15 | 20 | 40

  • 抵抗クラス  1kΩ – 1MΩ | 最大 1kΩ

  • 抵抗値 (Ω) .05 | .1 | .13 | .15 | .18 | .2 | .22 | .27 | .33 | .39 | .47 | .68 | .75 | .82 | 1K | 1 | 1.5K | 1.5 | 1.8 | 2K | 2.2 | 2.2K | 3.3K | 3.3 | 4.7 | 4.7K | 5K | 5.6 | 5.6K | 6.8K | 6.8 | 7.5 | 8K | 8.2K | 8.2 | 10 | 10K | 11K | 12K | 12 | 15 | 15K | 18 | 18K | 20K | 22 | 22K | 27K | 27 | 30K | 33K | 33 | 39 | 39K | 47K | 47 | 56 | 68K | 68 | 75 | 75K | 82 | 100K | 100 | 120 | 130 | 150 | 160 | 180 | 220 | 270 | 330 | 390 | 470 | 620 | 680

  • パッシブ部品の公差 (%) 1 | 2 | 5 | 10

ボディの特徴

  • はんだのタイプ  アキシャル リード付き | ラジアルリード | ラジアルリード付きプラガブル

結線の特徴

  • 結線面のベース材料  銅 | 鋼

  • 結線数  2

寸法

  • パッシブ部品の寸法 (mm) 9 x 10 x 48 | 9 x 13 x 52 | 18 x 7 x 7 | 20 x 11 x 7 | 22 x 10 x 9 | 25 x 13 x 9 | 25 x 12 x 8 | 35 x 10 x 9 | 35 x 16 x 12 | 36 x 10 x 10 | 39 x 13 x 9 | 48 x 12.5 x 11.5 | 48 x 10 x 21 | 48 x 12 x 8.5 | 48 x 10 x 9 | 48 x 10 x 10 | 51 x 13 x 9 | 60 x 14 x 13.5 | 60 x 12 x 20 | 60 x 15 x 13 | 90 x 19 x 19

使用条件

  • 使用温度範囲 (°C) -55 – 250

  • 温度係数 (ppm/°C) ±300

実装の特徴

  • 実装方法  バラ端子 - ボックス

参照番号

  • TE用番号 CAT-C339-SQ1
