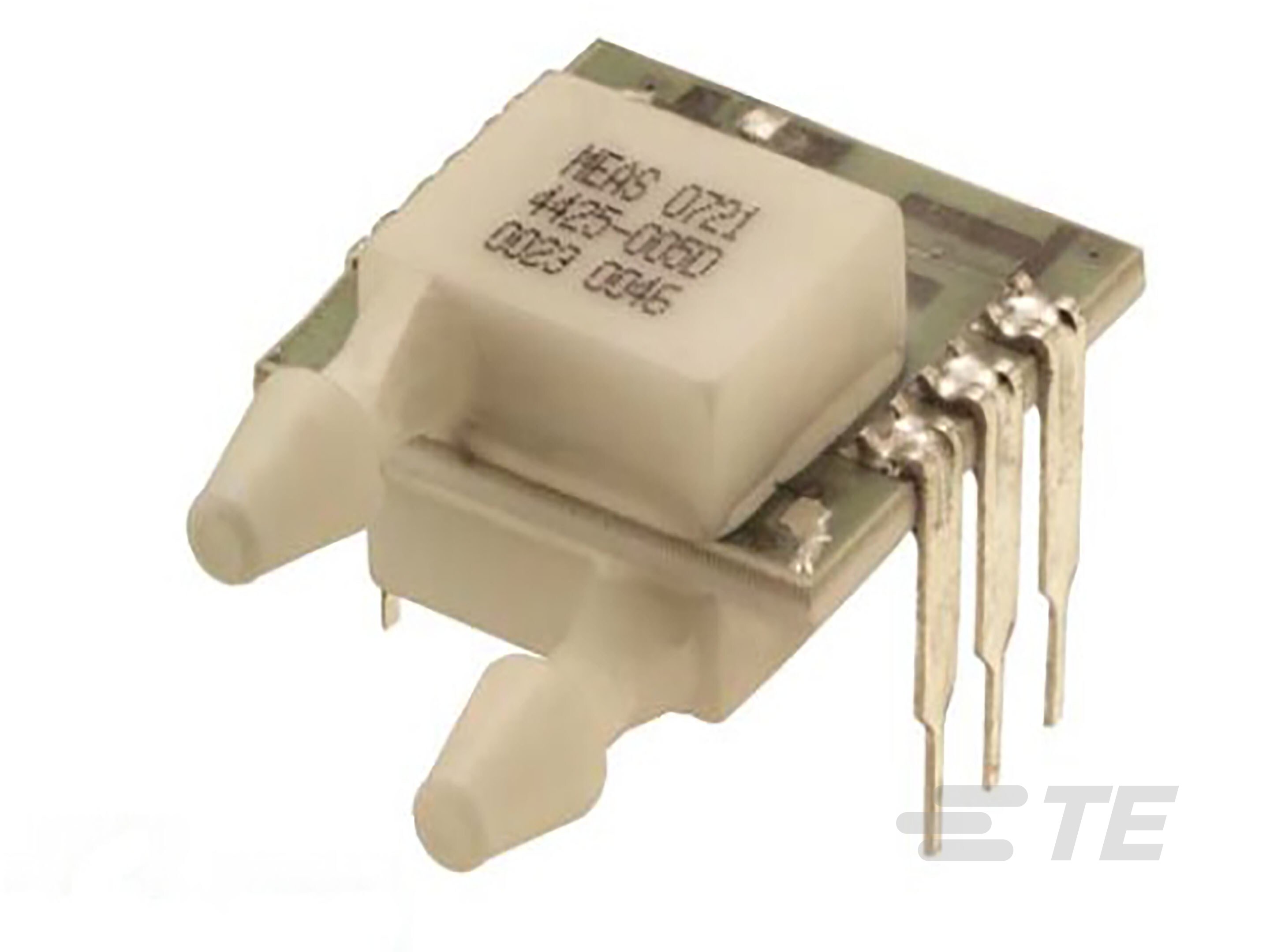

プリント基板取り付け型 mV 出力圧力センサ

プリント基板取り付け型 mV 出力圧力センサ-CAT-BLPS0050
  • MEAS
MS4425 はデュアルインライン構成にパッケージされた温度補償型のピエゾ抵抗シリコン圧力センサであり、高い性能と長期の安定性が求められるコスト重視の用途で使用することを目的とします。
詳細表示 標準

製品の特長

  • 圧力センサのタイプ : mV 出力圧力センサ

  • 圧力のタイプ : 絶対

  • 圧力 : 1.034 bar [ 15 psi ]

  • 出力信号のタイプ : 90mV

  • 圧力精度 : ±.15% スパン非線形性

より入手可能

LADD Inc
概要

0 ～ 50°C の温度範囲にわたってレーザートリミング抵抗器による一体温度補償が提供されます。 0 ～ 1 psi から 0 ～ 300 psi の範囲で絶対圧力、ゲージ圧力、または差動圧力を測定できます。圧力ポートは 1/8 インチのバーブ ポートで、内径 3/32 インチのチューブに嵌合します。このチューブはプリント回路基板に対して平行な配置になるので、センサの上部に他の基板を設置できます。チューブを垂直に取り付けてゲージ圧力または絶対圧力を測定する場合は、MS4426 を参照してください。

特長

  • プリント基板に取り付け可能な圧力センサ
  • 0 ～ 100 mV 出力
  • 電圧励起
  • 差動圧力、ゲージ圧力、および絶対圧力に対応
  • 温度補償
  • デュアルインライン パッケージ
  • 0ºC ～ 50ºC の補償温度範囲
  • ±0.15% の圧力非線形性
  • ソリッド ステートの信頼性
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • センサ パッケージ  6 ピン DIL

  • 圧力センサのタイプ  mV 出力圧力センサ

  • 圧力のタイプ  絶対

電気的特性

  • 供給電圧範囲 (V) 12

寸法

  • 製品幅  21.2 mm [ .834 in ]

  • 製品長さ  15.2 mm [ .598 in ]

使用条件

  • 圧力  1.034 bar [ 15 psi ]

  • 使用温度範囲  -40 – 125 °C [ -40 – 257 °F ]

動作/用途

  • 出力信号のタイプ  90mV

  • 圧力精度  ±.15% スパン非線形性

その他

  • センサ オプション  コーティングなし

参照番号

  • TE用番号 CAT-BLPS0050
