仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 製品タイプ  リレー

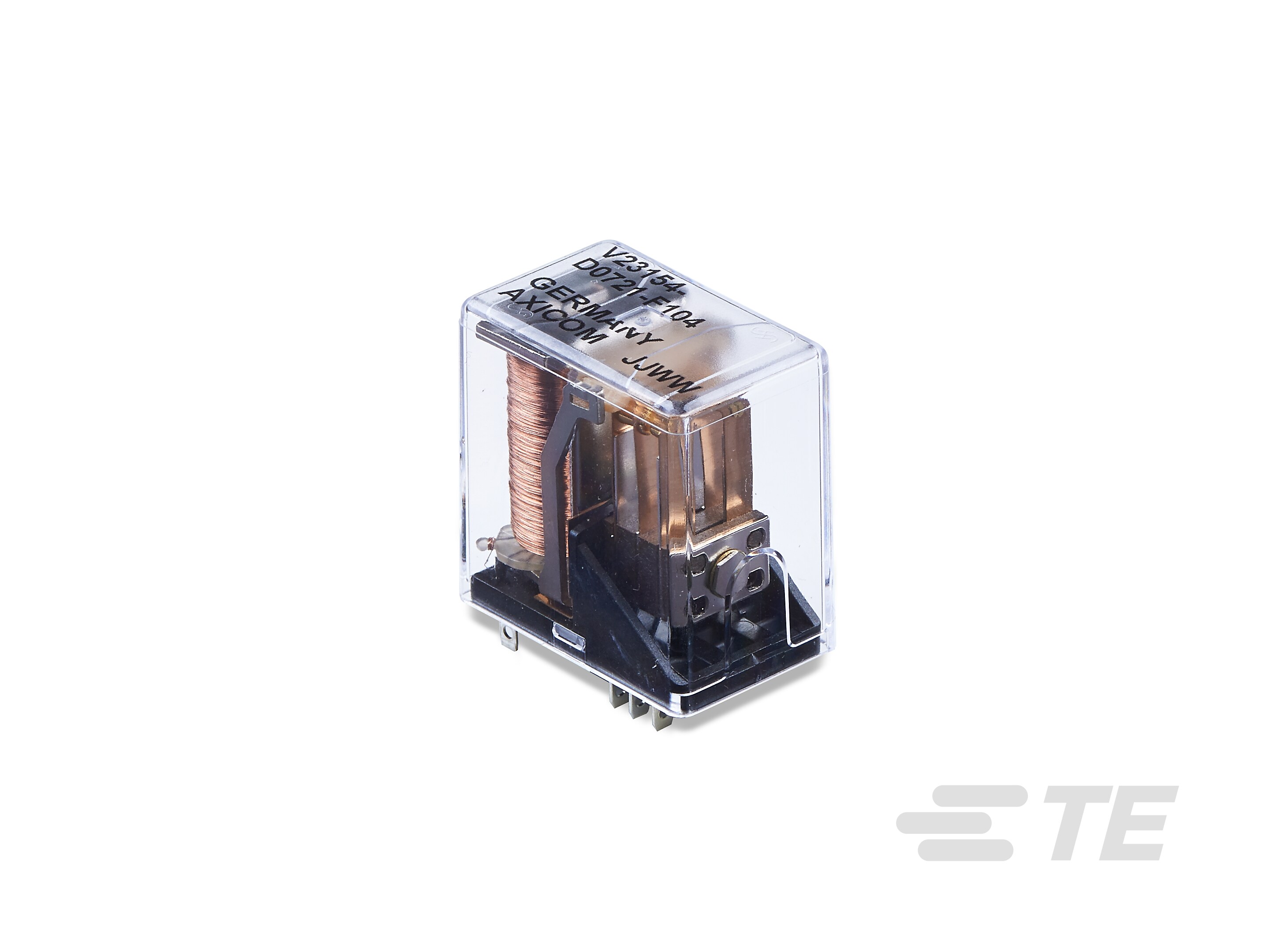

  • リレーのスタイル  クレードル N リレー

  • リレーのタイプ  クレードル N リレー V23154/V23162

電気的特性

  • 端子の制限遮断電流 (A) .2, 2, 5

  • 端子の定格電圧 (VAC) 30, 36, 125, 250

  • 端子の定格電圧 (VDC) 150, 250, 36

  • 信号用リレーのコイルパワー定格 (DC) (mW) 34, 50, 125, 144, 200, 206, 268, 288, 450, 602, 620, 647, 654, 682, 720, 727, 736, 747, 748, 766, 789, 806, 807, 823, 853, 893, 1315, 1440, 1936

  • 信号用リレーのコイル定格電圧 (VDC) 5, 6, 12, 24, 48, 60, 110, 125, 220

  • 信号用リレーのコイル定格電圧 (VAC) 5, 6, 12, 24, 48

  • 信号用リレー接点のスイッチング電圧 (最大) (VAC) 30, 36, 125, 250

  • 信号用リレー接点のスイッチング電圧 (最大) (VDC) 36, 150, 250

  • 信号用リレーのコイル磁気システム  単安定、DC

  • コイルのタイプ  単安定

  • 端子の制限連続電流 (A) 2, 5

  • コイル抵抗 (Ω) 110, 150, 15000, 1700, 2, 20900, 220, 28, 3200, 325, 4700, 550, 58, 5800, 700, 7600, 890

  • 端子の制限投入電流 (A) .2, 2, 5

  • 絶縁の初期抵抗 (MΩ) 1000, 1000000, 10000000

  • 消費電力 (mW) 800

  • 隣接する端子間の絶縁初期耐圧 (Vrms) 1000, 500

  • コイル/端子クラス間の絶縁初期耐圧  1000 V – 1500 VA, 500 – 1000 V

  • 入力電圧 (VDC) 150, 250, 36

  • 端子/コイル間の絶縁初期耐圧 (Vrms) 1000, 1500

  • 端子の制限短時間電流 (A) .2, 2, 5

  • 開端子間の絶縁初期耐圧 (Vrms) 1000, 500

  • 入力電圧 (VAC) 125, 250, 30

  • 作動システム  AC/DC, DC

  • コイル電力定格のクラス  600 – 800 mW, 800 – 1000 mW

信号特性

  • 絶縁 (HF パラメーター)  -13.7dB @ 900MHz, -14.2dB @ 900MHz, -18dB @ 900MHz, -30.6dB @ 100MHz, -30dB @ 100MHz, -31.8dB @ 100MHz

  • 挿入損 (HF パラメーター)  -.02dB @ 100MHz, -.12dB @ 100MHz, -.5dB @ 900MHz, -.97dB @ 900MHz, -1.9dB @ 900MHz

ボディの特徴

  • 重量 (g) 20, 25

  • 重量 (oz) .706, .883

端子の特徴

  • 信号用リレーの端子のタイプ  PCB-SMT, PCB-THT, はんだ, プラグイン

  • 信号用リレー端子の定格電流 (A) .2, .4, 1, 1.25, 2, 3, 5

  • 信号用リレーの接点配置  1 フォーム A (NO), 1 フォーム A (NO) + 1 フォーム B (NC), 1 フォーム C (CO), 2 フォーム A (NO), 2 フォーム C (CO), 4 フォーム C (CO), 6 フォーム A (NO), 6 フォーム C (CO)

  • 端子の材質  AgNi+Au, PdNi, ニッケル, ニッケル チタン, ニッケル パラジウム, ルテニウム, 金フラッシュ, 銀、金フラッシュめっき

  • 極の端子数  2, 4, 6

  • 端子の特殊な特徴  二股/ツイン コンタクト, 単一端子

  • 端子電流のクラス  0 – 2 A, 2 – 5 A

  • 端子のめっき材質  金, 金フラッシュ

結線の特徴

  • 結線のタイプ  はんだ, はんだ端子, スルー ホール, プラグイン/はんだ

機械的アタッチメント

  • 信号用リレーの取り付けのタイプ  ねじ取り付け, ソケット, プリント基板

寸法

  • 寸法 (L x H x W) (概算) (mm) 19 x 24 x 30, 19 x 30 x 30

  • 寸法 (L x H x W) (概算) (in) .748 x .945 x 1.181, .748 x 1.181 x 1.181

  • 長さ (mm) 24, 30

  • 長さ (in) .945, 1.181

  • 高さのクラス (メカニカル)  25 – 30 mm

  • 長さのクラス (メカニカル)  20 – 25 mm, 25 – 30 mm

  • 高さ  30 mm [ 1.181 in ]

  • 幅 (mm) 13, 19

  • 幅 (in) .3, .512, .748

  • 幅のクラス (メカニカル)  12 – 16 mm, 16 – 20 mm

使用条件

  • 使用温度範囲 (°C) -40 – 70, -30 – 70

  • 環境気温のクラス  50 – 70°C

  • 環境気温 (最大)  70 °C [ 158 °F ]

動作/用途

  • 性能のタイプ  標準

実装の特徴

  • 実装方法  ボックスおよびカートン

その他

  • その他の特徴  アース端子, 銀めっき端子

参照番号

  • TE用番号 CAT-AX41-C8422A
