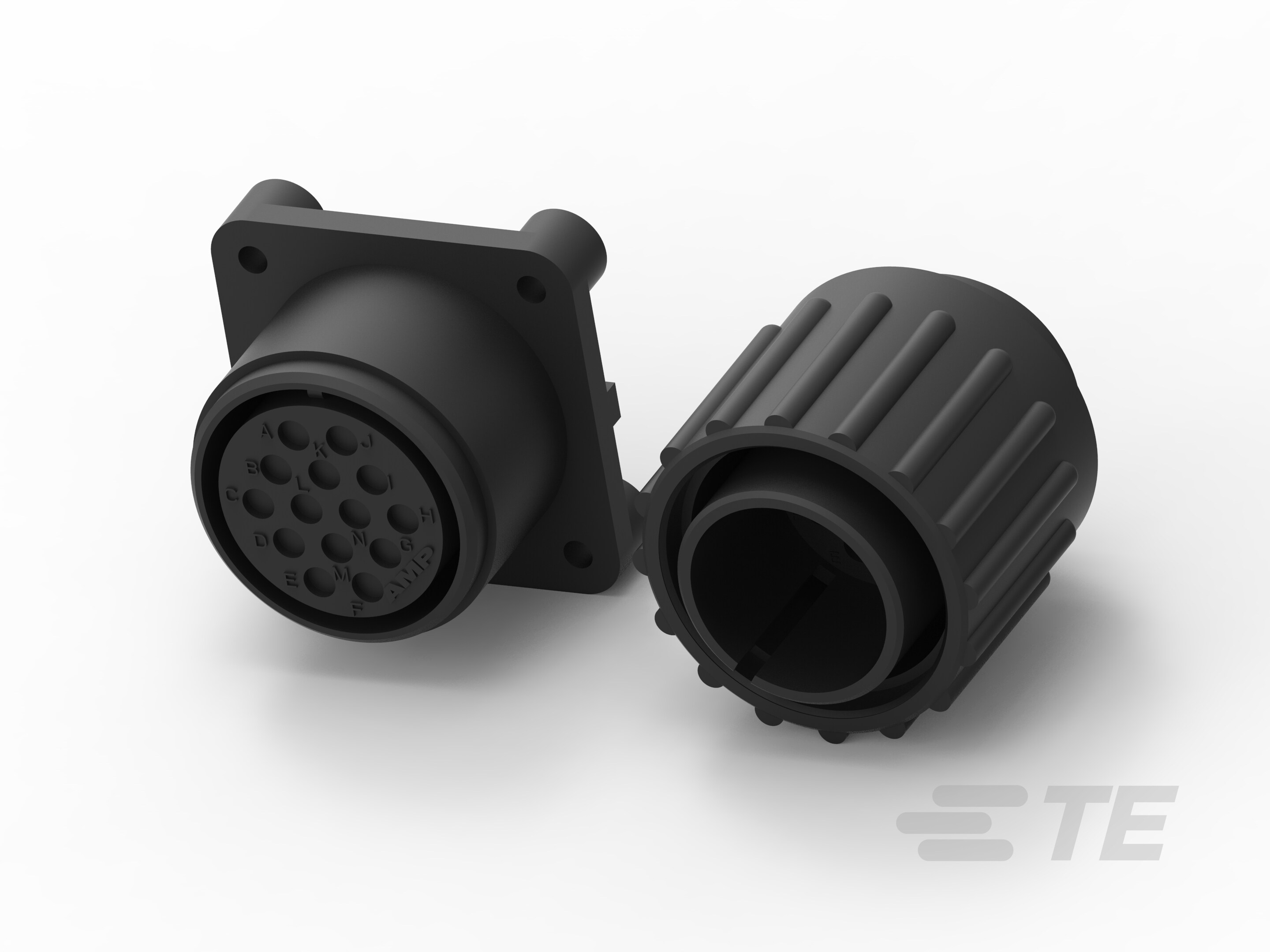

CPC MIL-C-5015 Connector

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• コネクタ製品タイプ  ハウジング

• 接続タイプ  電線対パネル, 電線対電線

• 防水性  いいえ

• コネクタおよびコンタクトの嵌合先  ワイヤ＆ケーブル

• コネクタおよびハウジングのタイプ  プラグ, リセプタクル

• 丸型コネクタ シェルのタイプ  総プラスチック

• アセンブリ要件  未組み立てキット

• 極数  10, 14

• パワー極数  0

• シグナル極数  10, 14

• 逆順番号付け  なし

• 動作電圧 (VDC) 250

• 動作電圧 (VAC) 250

• ジェンダーの変換  いいえ, はい

• 端子のタイプ  ソケット, ピン

• 端子の定格電流 (最大) (A) 13

• 端子保護  あり

• ワイヤ & ケーブルへの結線方法  圧縮

• ねじ山のサイズ  1 1/18-18 UNEF-2A, 1 1/4-18 UNEF-2A, 15/16-20 UNEF, 15/16-20 UNEF – 2A

• 嵌合保持のタイプ  ねじ式結合

• パネル マウント機能タイプ  取り付け穴付きフランジ

• 嵌合調整  あり

• 嵌合調整のタイプ  キー付き

• コネクタ取り付けのタイプ  ケーブル マウント (フリー ハンギング), パネル マウント

• 嵌合保持  あり

• パネル マウント機能  あり, なし

• 本体の向き  ストレート

• ハウジングの色  黒

• ハウジングの材料  ポリアミド, ポリアミド - GF

• 丸型コネクタ シェルのサイズ  18, 20

• ワイヤ サイズ (AWG) 14 – 24

• ワイヤ サイズ (mm²) .2 – 2

• アセンブリ長 (mm) 30.48, 30.73, 39.62, 41.15, 41.66, 41.78

• アセンブリ長 (in) 1.2, 1.21, 1.56, 1.62, 1.64, 1.645

• 使用温度範囲  -55 – 105 °C [ -67 – 221 °F ]

• 流体抵抗  なし

• 回路用途  Signal

• シールド処理済み  いいえ

• UL 難燃性グレード  UL 94V-0

• パッケージ数量  1

• 実装方法  パッケージ
