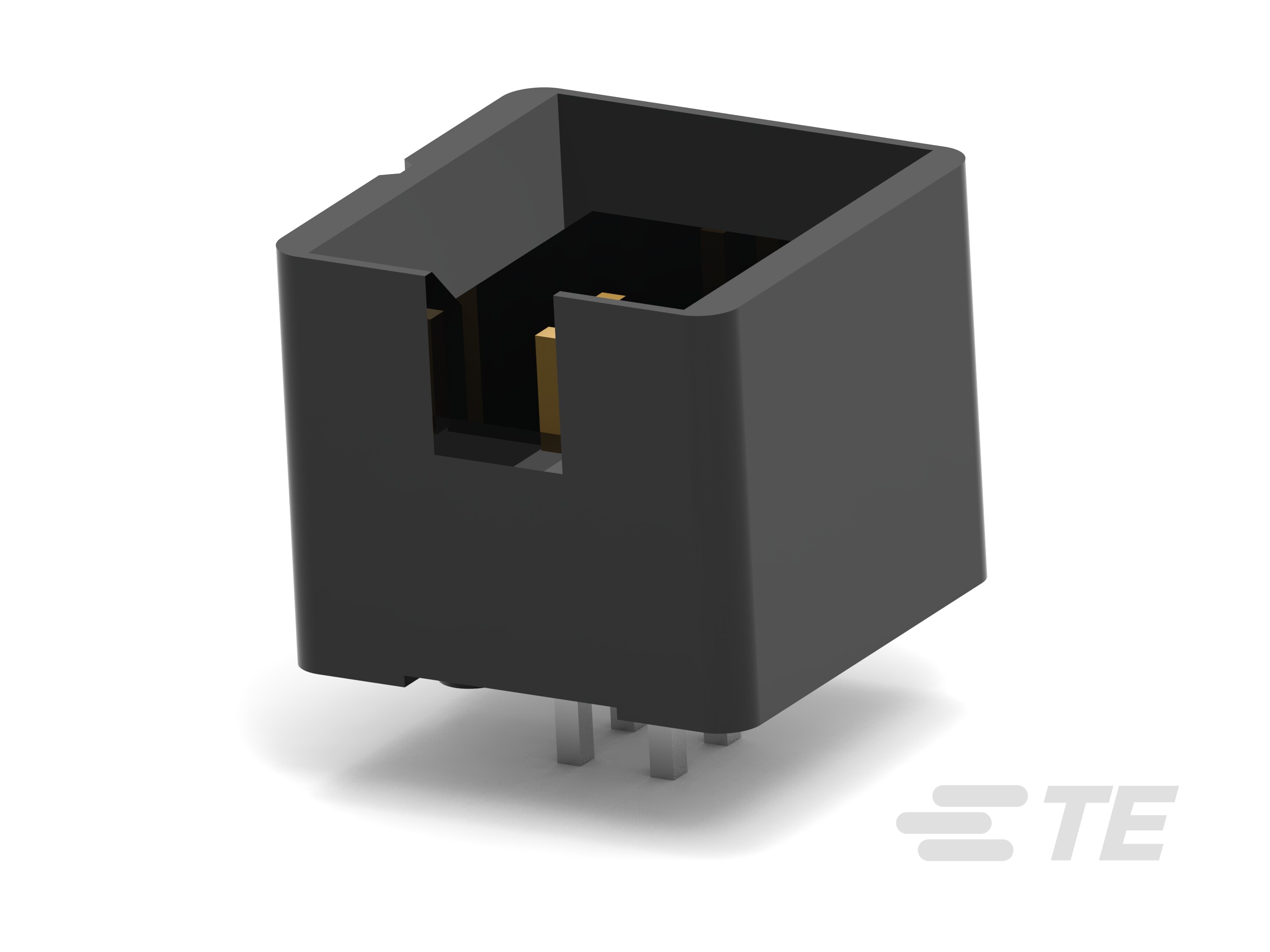

CT ブラインド メイト ボックス ヘッダ: 垂直

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• PCB コネクタのタイプ  PCB マウント ヘッダ

• 接続タイプ  電線対基板

• ヘッダーのタイプ  完全にシュラウド付き

• 防水性  いいえ

• コネクタおよびコンタクトの嵌合先  プリント基板

• PCB マウント向き  垂直

• 極数  4 | 8

• 列数  2

• 動作電圧 (VAC) 250

• 動作電圧 (VAC) 250

• 一次製品色  黒

• 端子の下地めっきの材料  ニッケル

• 端子レイアウト  インライン | マトリックス

• 端子嵌合面の長さ  5.1 mm [ .197 in ]

• PCB 端子結線面のめっき材料の厚さ  2.032 µm [ 80 µin ]

• PCB 端子結線面のめっき材料の仕上げ  マット

• 嵌合可能な角形ポストの寸法  .64 mm [ .025 in ]

• 端子の形状およびフォーム  二重ビーム | 角型

• 端子の下地めっきの材料の厚さ  1.27 µm [ 50 µin ]

• 端子のベース材質  黄銅

• 端子嵌合面のめっき仕様  スズ (Sn)

• 端子嵌合面のめっき材質の仕上げ  マット

• 端子嵌合面のめっき材料の厚さ  2.032 µm [ 80 µin ]

• 端子のタイプ  ピン

• 端子の定格電流 (最大) (A) 3

• PCB 端子結線面のめっき材料  錫

• PCB 端子結線面のめっき材料  錫

• 角型結線ポストとテールの寸法  .64 mm [ .025 in ]

• 結線ポストとテールの長さ  3.3 mm [ .13 in ]

• PCB に対する結線方法  スルー ホール - はんだ付け

• PCB マウント アラインメント タイプ  位置決めポスト

• 嵌合調整のタイプ  極性

• PCB マウント アラインメント  あり

• 嵌合保持  なし

• PCB マウント リテンション  なし

• コネクタ取り付けのタイプ  ボード マウント

• 嵌合調整  あり

• ピッチ  2.54 mm [ .1 in ]

• ハウジングの材料  PA 46

• 基板厚 (推奨)  1.6 mm [ .063 in ]

• コネクタ長 (mm) 12.5 | 17.5

• コネクタ長 (in) .492 | .688

• コネクタ幅  12.45 mm [ .49 in ]

• コネクタの高さ (mm) 10.52 | 18.2

• コネクタの高さ (in) .414 | .717

• 列間スペーシング (mm) 2.54

• アセンブリプロセスの特徴  カバーの着脱

• 回路用途  Signal | パワーおよびシグナル

• UL 難燃性グレード  UL 94V-0

• パッケージ数量  300 | 420

• 実装方法  Box
