Name: 25 HDE AP PLUG HSG
Brand: AMPLIMITE

認証機関による認可に関する最新情報については、製品文書をご覧いただくか、当社までお問い合わせください。

注意: すべての設計作業で製品図面を使用してください。

製品のタイプの特徴

構成の特徴

極数 : 25
列数 : 2
ワイヤ/ケーブルのタイプとの互換性 : ディスクリートワイヤ | 丸形ジャケットケーブル

端子の特徴

端子サイズ : サイズ 20
端子の定格電流 (最大) (A): 3
コンタクトオプション : 別途ご注文ください。

結線の特徴

ワイヤ & ケーブルへの結線方法 : 絶縁変位 (IDC)

機械的アタッチメント

コネクタ取り付けのタイプ : パネルマウント

ハウジングの特徴

ピッチ : 2.77 mm [ .109 in ]

寸法

ワイヤサイズ (AWG): 22 – 20 | 26 – 22 | 30 – 26
ワイヤサイズ (mm²): .05 – .12 | .12 – .32 | .32 – .51

使用条件

使用温度範囲 : -55 – 105 °C [ -67 – 221 °F ]

動作/用途

シールド処理済み : いいえ
回路用途 : Signal

745210-1

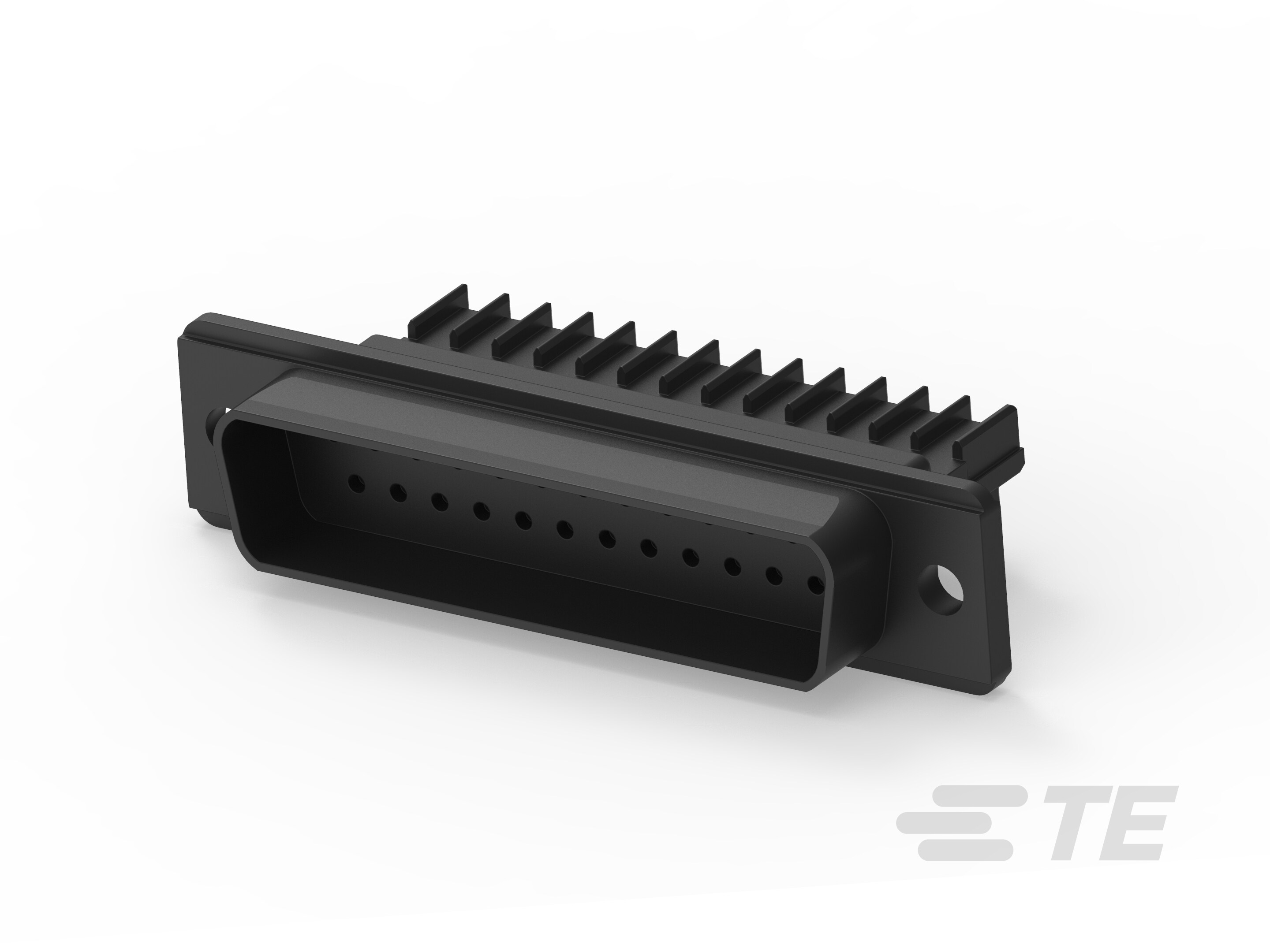

25 Position, Plug, Cable-to-Panel, Panel Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Wire & Cable, Signal, AMPLIMITE HDE

745210-1

25 Position, Plug, Cable-to-Panel, Panel Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Wire & Cable, Signal, AMPLIMITE HDE

極数 : 25

コネクタおよびハウジングのタイプ : プラグ

接続タイプ : ケーブル対パネル

コネクタ取り付けのタイプ : パネル マウント

コネクタ シェルのサイズ : 3

書類

製品図面

CAD ファイル

製品規格

仕様変更通知

仕様と特徴

製品のタイプの特徴

ディスクリート ワイヤ タイプに対応 : より線 | 単線

コネクタおよびハウジングのタイプ : プラグ

接続タイプ : ケーブル対パネル

コネクタ シェルのサイズ : 3

コネクタ製品タイプ : コネクタ アセンブリ

コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

構成の特徴

極数 : 25

列数 : 2

ワイヤ/ケーブルのタイプとの互換性 : ディスクリート ワイヤ | 丸形ジャケット ケーブル

端子の特徴

端子サイズ : サイズ 20

端子の定格電流 (最大) (A): 3

コンタクト オプション : 別途ご注文ください。

結線の特徴

ワイヤ & ケーブルへの結線方法 : 絶縁変位 (IDC)

機械的アタッチメント

コネクタ取り付けのタイプ : パネル マウント

ハウジングの特徴

ピッチ : 2.77 mm [ .109 in ]

寸法

ワイヤ サイズ (AWG): 22 – 20 | 26 – 22 | 30 – 26

ワイヤ サイズ (mm²): .05 – .12 | .12 – .32 | .32 – .51

使用条件

使用温度範囲 : -55 – 105 °C [ -67 – 221 °F ]

動作/用途

シールド処理済み : いいえ

回路用途 : Signal

製品コンプライアンス

コネクタ取り付けのタイプ : パネルマウント

コネクタシェルのサイズ : 3

ディスクリートワイヤタイプに対応 : より線 | 単線

コネクタシェルのサイズ : 3

コネクタ製品タイプ : コネクタアセンブリ

ワイヤ/ケーブルのタイプとの互換性 : ディスクリートワイヤ | 丸形ジャケットケーブル

コンタクトオプション : 別途ご注文ください。

コネクタ取り付けのタイプ : パネルマウント

ワイヤサイズ (AWG): 22 – 20 | 26 – 22 | 30 – 26

ワイヤサイズ (mm²): .05 – .12 | .12 – .32 | .32 – .51
