認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

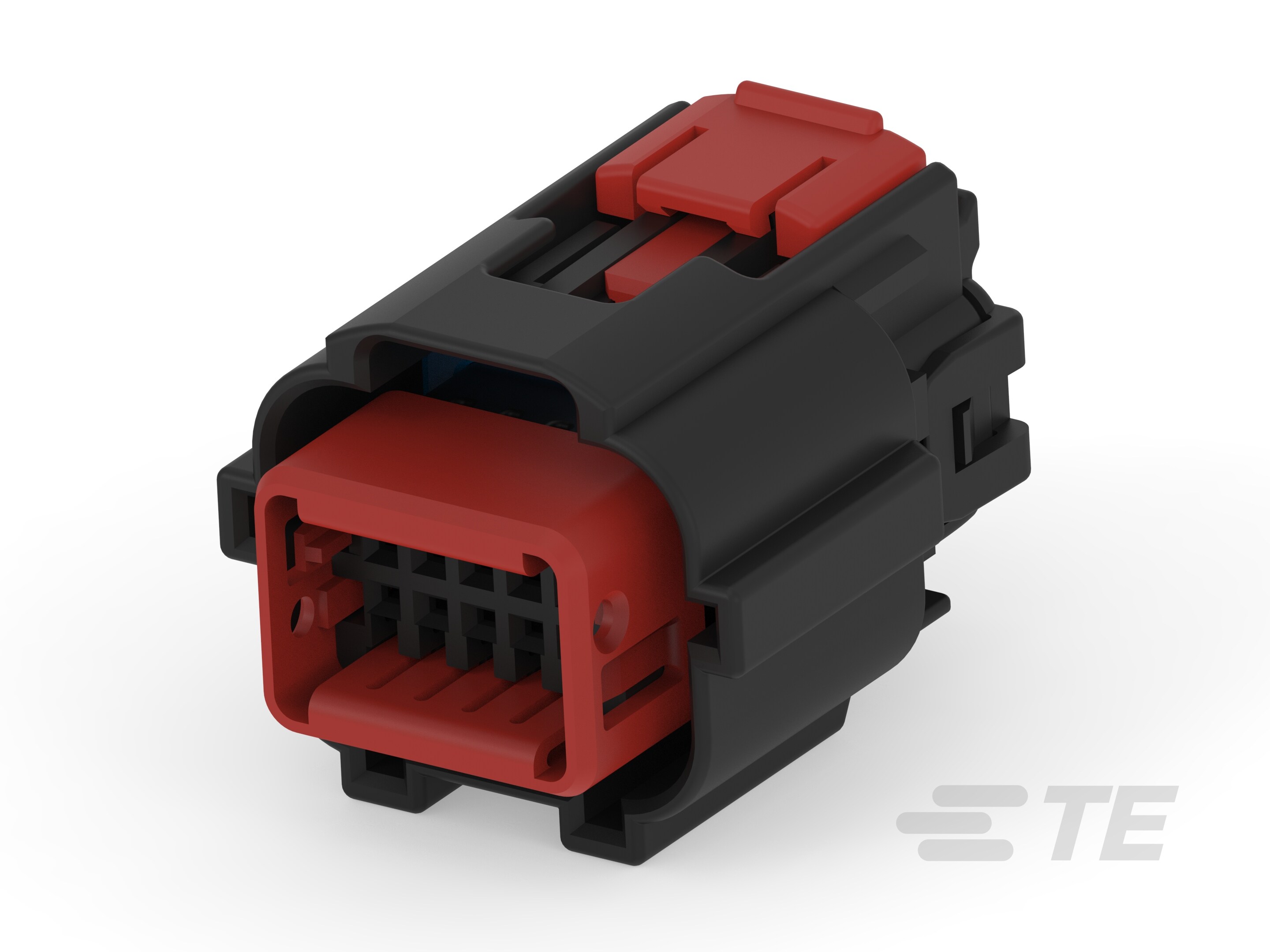

• コネクタ形状 : 角形

• 接続タイプ : 電線対基板

• コネクタおよびハウジングのタイプ : メス端子用ハウジング

• 防水性 : はい

• コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

• 一次ロックの特徴 : ハウジング内に統合

• 混合およびハイブリッド コネクタ : いいえ

• 極数 : 10

• 列数 : 2

• ケーブル出口角度 : 180°

• 一次製品色 : 黒

• コネクタおよびキーイング コード : A

• 端子のタイプ : リセプタクル

• 端子サイズ : .64mm

• 嵌合タブ幅 : .64 mm [ .025 in ]

• 嵌合調整 : あり

• 嵌合調整のタイプ : キー付き

• ストレイン リリーフ : なし

• コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

• ハウジングの材料 : PA

• ピッチ : 2.54 mm [ .1 in ]

• 列間スペーシング : 1.27 mm [ .05 in ]

• 製品長さ : 27.9 mm [ 1.09 in ]

• 製品幅 : 29.4 mm [ 1.157 in ]

• コネクタの高さ : 24.7 mm [ .97 in ]

• 使用温度 (最大) (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125

• 使用温度 (最大) (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

• 使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]

• 回路用途 : Signal
