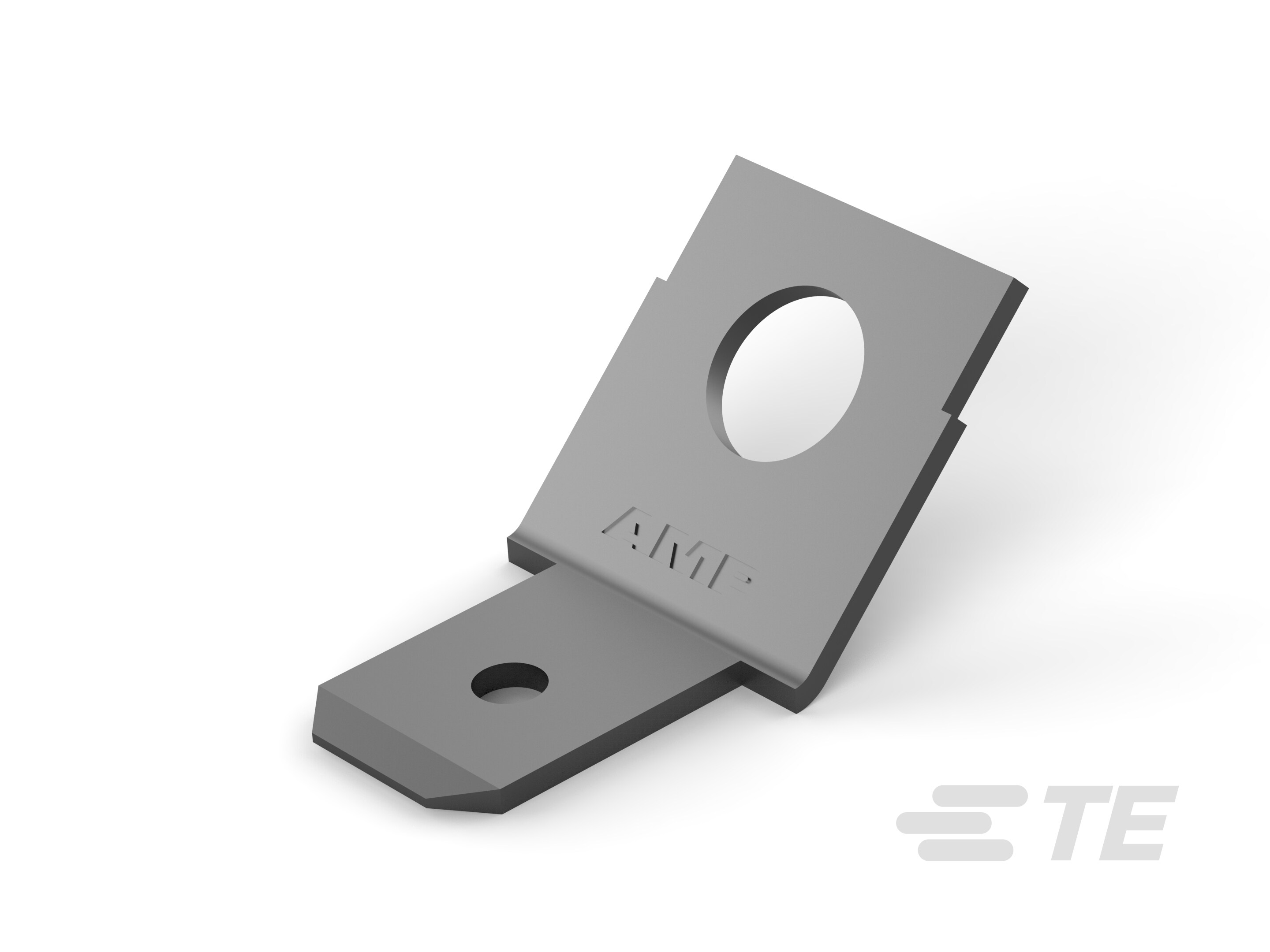

61761-2
Tab, 4.75 mm [.187 in] Tab Width, 3.3 mm [.13 in] PCB Hole, Through Hole - Screw, Tin Plating, Box, FASTON 187, PCB Terminals
61761-2
Tab, 4.75 mm [.187 in] Tab Width, 3.3 mm [.13 in] PCB Hole, Through Hole - Screw, Tin Plating, Box, FASTON 187, PCB Terminals
-
- FASTON
- FASTON 187
- 型番: 61761-2
- 製品説明: 187 FASTON TAB TPBR
-
PCB 端子のタイプ : タブ
-
嵌合タブ幅 : 4.75 mm [ .187 in ]
-
嵌合タブ厚 : .51 mm [ .02 in ]
-
PCB 穴の直径 : 3.3 mm [ .13 in ]
-
PCB からのプロファイル高さ : 5.92 mm [ .233 in ]
書類
製品図面
- TAB, FASTON, 4.75 [.187] SERIES ENG_CD_61761_H_baseFilename.pdf 英語
CAD ファイル
-
ECADモデルファイルをダウンロードする
このファイルをお使いのECAD Toolに変換するには、無料の Library Loader をダウンロードしてください。ECAD Modelについて読む
- 3D モデル 3D_CVM_CVM_61761-2_L.pdf 3D
- カスタマービューモデル ENG_CVM_CVM_61761-2_L.2d_dxf.zip 英語
- ENG_CVM_CVM_61761-2_L.3d_igs.zip 英語
- ENG_CVM_CVM_61761-2_L.3d_stp.zip 英語
データ シート/カタログ ページ
- FASTON Tabs ENG_CS_82004_FASTON_Tabs_0311.pdf 英語
製品規格
- 取付適用規格 ENG_SS_114-2151_A.pdf 英語
