認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

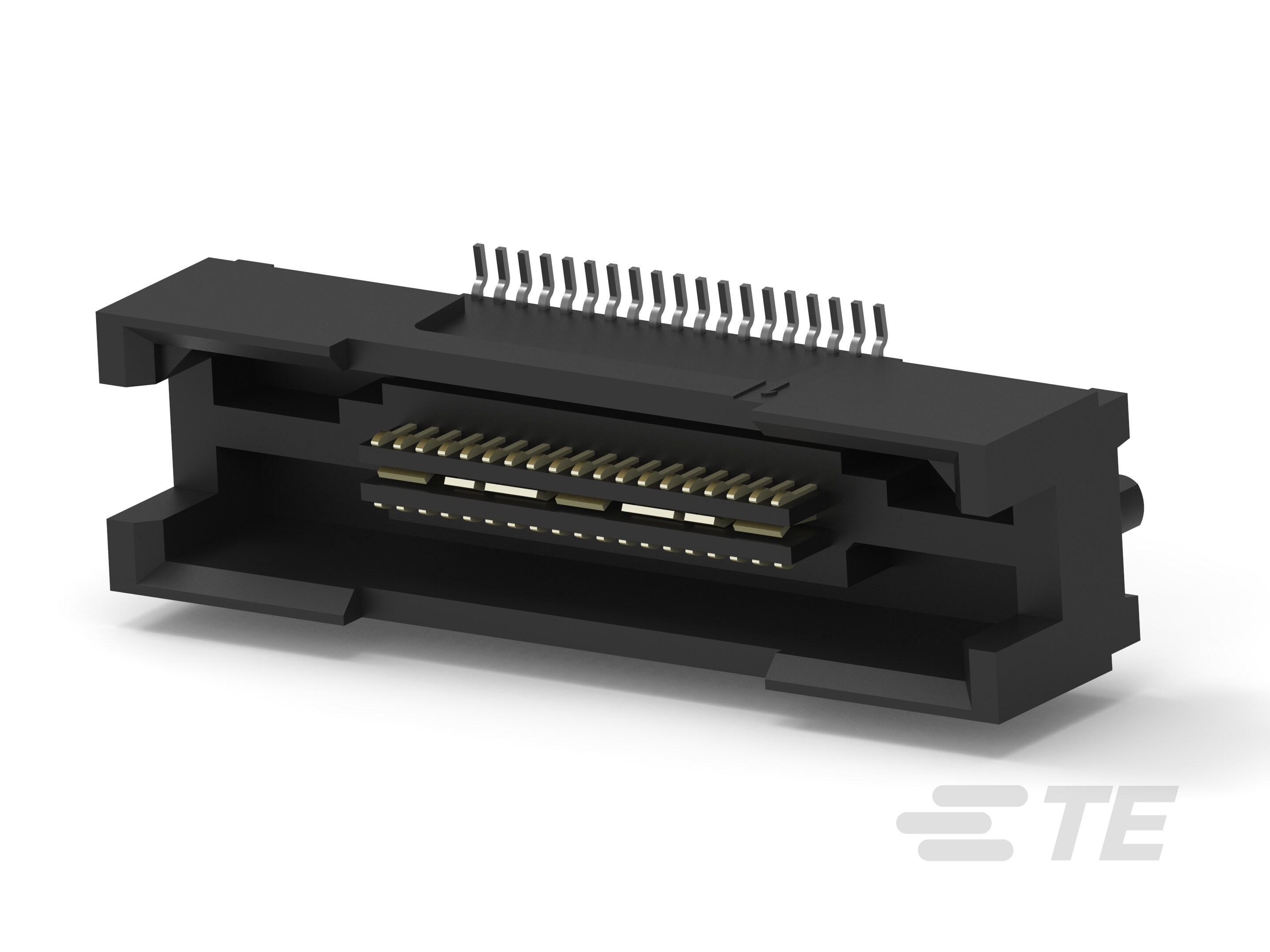

• アースの機能タイプ : アース バス

• PCB コネクタ アセンブリのタイプ : PCB マウント リセプタクル

• 接続タイプ : 基板対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• スタッカブル : はい

• 基板対基板接続による構成 : パラレル

• パワー極数 : 1

• シグナル極数 : 38

• 列数 : 19

• PCB マウント向き : 垂直

• 極数 : 38

• 誘電耐電圧 (最大) (VAC): 500

• 絶縁抵抗 (MΩ): 2

• 動作電圧 (VDC): 1

• インピーダンス (Ω): 50

• 動作電圧 (VAC): 30

• 差動信号 : はい

• データ レート (Gb/s): 10

• 一次製品色 : 黒

• 端子嵌合面のめっき材質の仕上げ : マット

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : 銅合金

• 端子嵌合面の長さ : 1.63 mm [ .064 in ]

• 端子レイアウト : インライン

• 端子の形状およびフォーム : 二重ビーム

• PCB 端子結線面のめっき材料の厚さ : 3.81 – 6.35 µm [ 149.9997 – 249.9995 µin ]

• 端子嵌合面のめっき材料の厚さ : .76 µm [ 29.9212 µin ]

• PCB 端子結線面のめっき材料の仕上げ : マット

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子のタイプ : ソケット

• 端子の定格電流 (最大) (A): 11.5

• 角形結線ポストとテールの厚さ : .2 mm [ .008 in ]

• 角形結線ポストとテールの幅 : .53 mm [ .021 in ]

• PCB に対する結線方法 : サーフェス マウント

• PCB マウント アラインメント タイプ : 位置決めボス

• 嵌合保持 : あり

• PCB マウント リテンション : あり

• PCB マウント アラインメント : あり

• コネクタ取り付けのタイプ : ボード マウント

• 嵌合調整 : なし

• ハウジングの材料 : マット

• 嵌合エントリの位置 : トップ

• ピッチ (mm): .64, 24

• ピッチ (in): .945

• コネクタ長 : 25.4 mm [ 1 in ]

• コネクタの高さ : 5.99 mm [ .236 in ]

• 基板厚 (推奨) : 1.57 mm [ .8 in ]

• コネクタ幅 : 6.9 mm [ .272 in ]

• スタックの高さ (mm): 6.6, 9, 10.92, 12.57, 17.96, 18.75, 20, 22.86

• スタックの高さ (in): .9

• 使用温度範囲 : -55 – 125 °C [ -67 – 257 °F ]

• 回路用途 : Signal

• 認可規格製品に適合 : CSA 1195944, UL E28476

• UL 定格 : 認定済み

• 認証/規格製品に適合 : CSA, UL

• UL 難燃性グレード : UL 94V-0
