認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

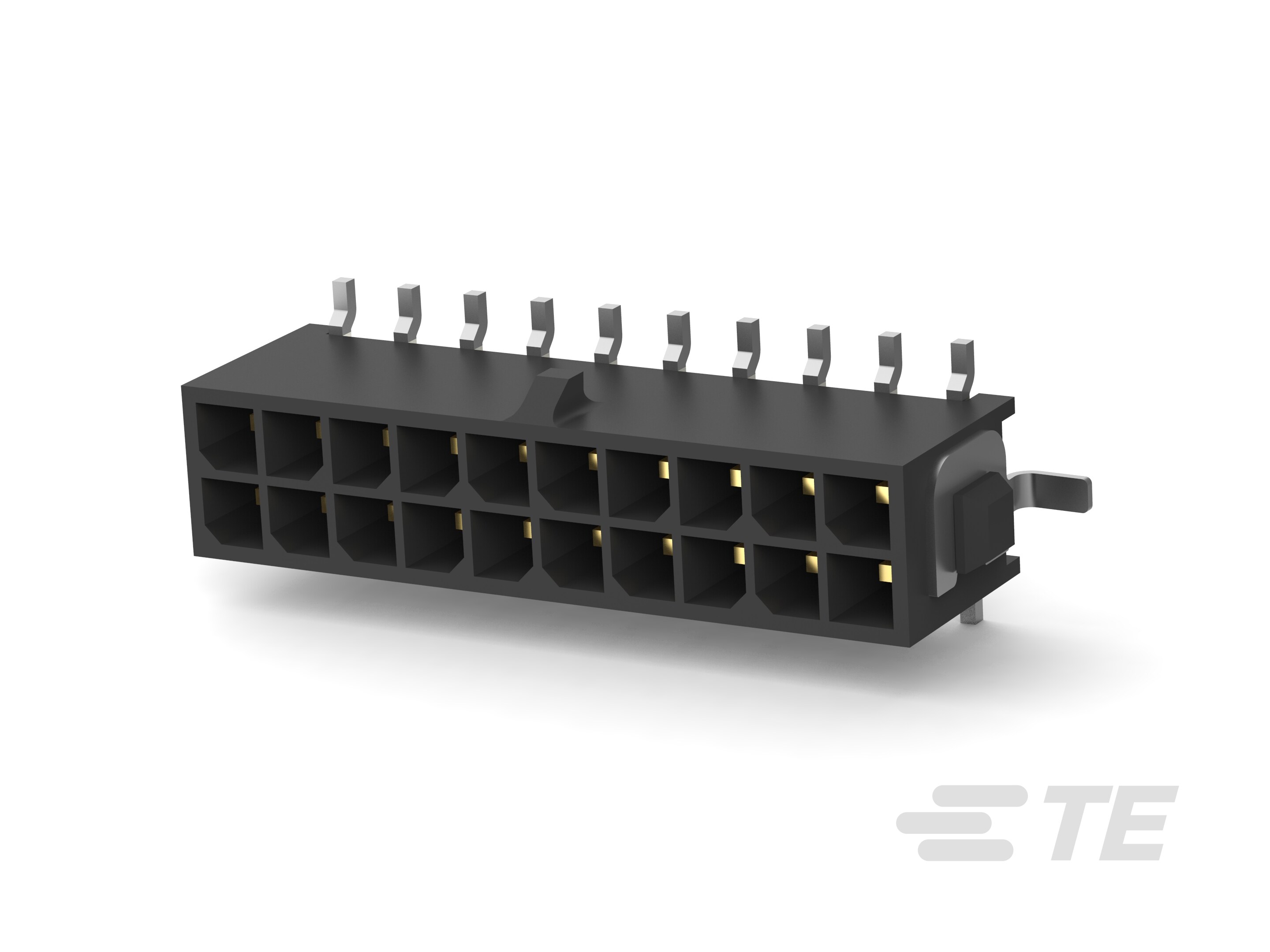

• コネクタ形状 : 角形

• 混合およびハイブリッド ヘッダ : いいえ

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• コネクタのコンタクトに対する負荷条件 : 全負荷

• パワー極数 : 20

• 装着済みポジション数 : 20

• 列数 : 10

• PCB マウント向き : 垂直

• 極数 : 20

• 列数 : 2

• 動作電圧 (VDC): 250

• 動作電圧 (VAC): 250

• PCB 保持機能のめっき材料 : 錫

• PCB 保持機能材料 : りん青銅

• 一次製品色 : 黒

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : 黄銅

• 端子嵌合面の長さ : 4.15 mm [ .163 in ]

• 端子レイアウト : マトリックス

• 端子の形状およびフォーム : 角型

• PCB 端子結線面のめっき材料の厚さ : 2.54 – 7.62 µm [ 100 – 300 µin ]

• 嵌合可能な角形ポストの寸法 : .64 mm [ .025 in ]

• 端子嵌合面のめっき材料の厚さ : .76 µm [ 30 µin ]

• 端子サイズ : .64mm

• PCB 端子結線面のめっき材料の仕上げ : マット

• 端子の下地めっきの材料の厚さ : 1.27 – 2.54 µm [ 50 – 100 µin ]

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子のタイプ : タブ

• 端子の定格電流 (最大) (A): 5

• 角型結線ポストとテールの寸法 : .64 mm [ .025 in ]

• PCB に対する結線方法 : サーフェス マウント

• PCB マウント リテンション タイプ : 留め具

• 嵌合調整のタイプ : 極性

• 嵌合保持 : あり

• 嵌合保持のタイプ : ロック タブ

• パネル マウント機能 : なし

• PCB マウント リテンション : あり

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : ボード マウント

• 嵌合調整 : あり

• ハウジングの材料 : 高温ナイロン

• 嵌合エントリの位置 : トップ

• ピッチ : 3 mm [ .118 in ]

• コネクタ長 : 34 mm [ 1.33 in ]

• コネクタの高さ : 9.24 mm [ .364 in ]

• 基板厚 (推奨) : 1.57 mm [ .062 in ]

• コネクタ幅 : 6.86 mm [ .27 in ]

• 列間スペーシング : 3 mm [ .118 in ]

• 使用温度 (最大) : 105 °C [ 221 °F ]

• 使用温度範囲 : -40 – 105 °C [ -40 – 221 °F ]

• 回路用途 : 電源

• グロー ワイヤ定格 : GWT 750°C (無炎)

• 認可規格製品に適合 : UL E28476

• UL 定格 : 認証

• 認証/規格製品に適合 : CNR, USR

• UL 難燃性グレード : UL 94V-0
