認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

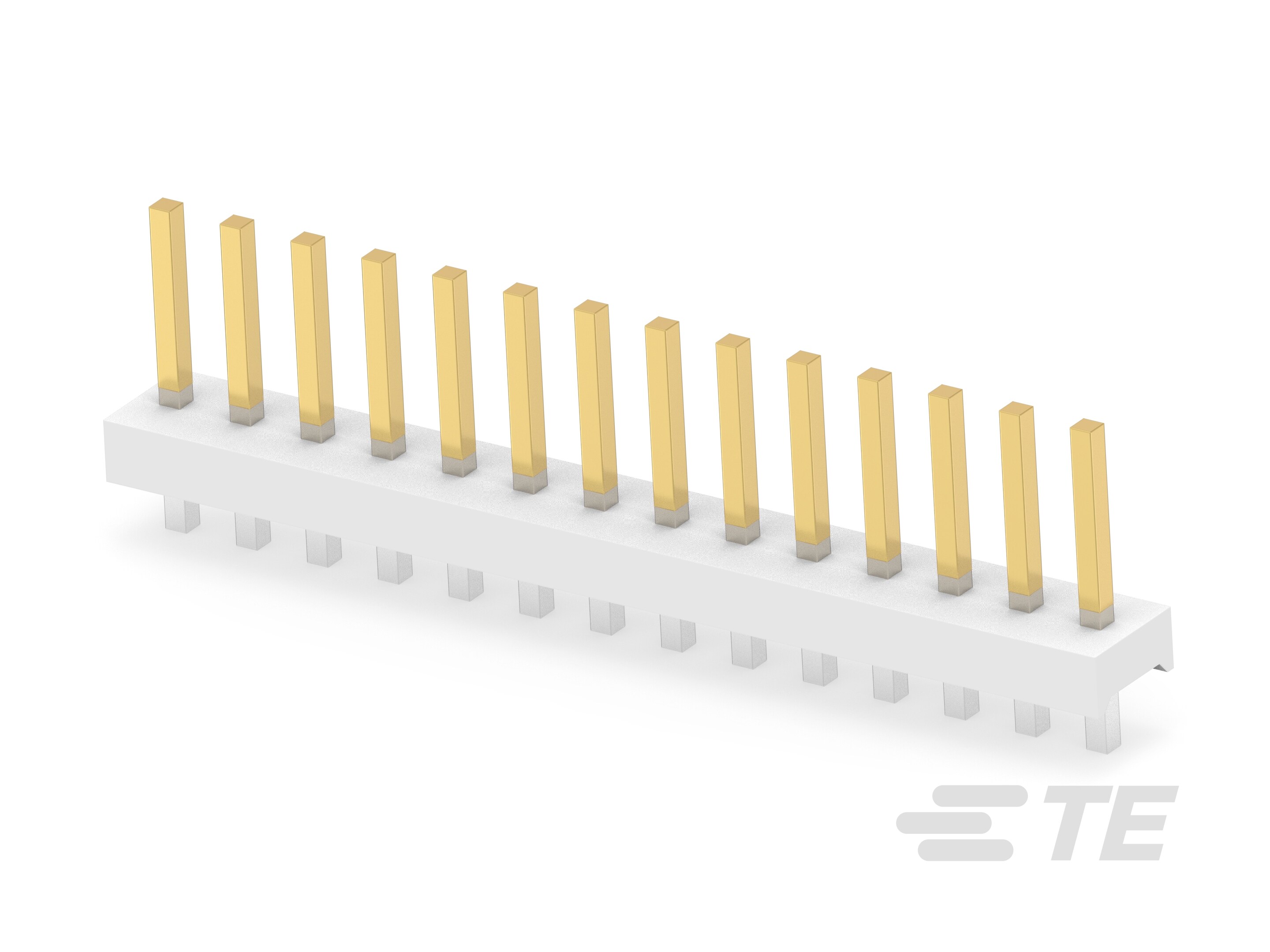

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• ヘッダーのタイプ : シュラウド (壁) なし

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• PCB マウント向き : 垂直

• 極数 : 14

• 列数 : 1

• 動作電圧 (VAC): 600

• 一次製品色 : 自然色

• 端子嵌合面のめっき材質の仕上げ : 光沢

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : 銅合金

• 端子嵌合面の長さ : 10.16 mm [ .4 in ]

• 端子レイアウト : インライン

• 端子の形状およびフォーム : 角型

• PCB 端子結線面のめっき材料の厚さ : 3.81 – 8.89 µm [ 150 – 350 µin ]

• 嵌合可能な角形ポストの寸法 : 1.14 mm [ .045 in ]

• 端子嵌合面のめっき材料の厚さ : .76 µm [ 29.92 µin ]

• PCB 端子結線面のめっき材料の仕上げ : マット

• 端子の下地めっきの材料の厚さ : 1.27 µm [ 50 µin ]

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子のタイプ : ピン

• 端子の定格電流 (最大) (A): 7

• 角型結線ポストとテールの寸法 : 1.14 mm [ .045 in ]

• 結線ポストとテールの長さ : 3.18 mm [ .125 in ]

• PCB に対する結線方法 : スルー ホール - はんだ付け

• 嵌合保持 : なし

• パネル マウント機能 : なし

• PCB マウント リテンション : なし

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : ボード マウント

• 嵌合調整 : なし

• ハウジングの材料 : ポリエステル - GF

• ピッチ : 3.96 mm [ .156 in ]

• コネクタ長 : 63.4 mm [ 2.496 in ]

• コネクタの高さ : 3.18 mm [ .125 in ]

• 基板厚 (推奨) : 1.6 mm [ .063 in ]

• 使用温度範囲 : -55 – 105 °C [ -67 – 221 °F ]

• 回路用途 : 電源

• 認可規格製品に適合 : CSA LR7189, UL E28476

• 認証/規格製品に適合 : CSA, UL

• UL 難燃性グレード : UL 94V-0
